Mitkä kodinkoneet käyttävät CBB60-kondensaattoria? Täydellinen opas

Mitkä kodinkoneet yleensä käyttävät CBB60:tä?

Suora vastaus: the CBB60 kondensaattori on yleisimmin yksivaiheisissa AC-moottoreissa, joita käytetään vesipumpuissa, ilmastointilaitteissa, pesukoneissa, allaspumpuissa ja kompressoreissa. Nämä ovat kaikki moottorikäyttöisiä laitteita, jotka vaativat käyntikondensaattorin tehokkaan ja jatkuvan toiminnan ylläpitämiseksi. CBB60 – joka tunnetaan myös moottorikäyttöisenä kondensaattorina tai AC-kalvokondensaattorina – on suunniteltu erityisesti näitä korkean käyttöjakson jatkuvatoimisia moottoripiirejä varten. Jos olet joskus vaihtanut vesipumpun moottorin tai pyytänyt LVI-teknikkoa huoltamaan ilmastointilaitettasi, on olemassa suuri mahdollisuus, että kyseessä on CBB60-kondensaattori.

Toisin kuin yleiskäyttöiset elektrolyyttikondensaattorit, CBB60 käyttää polypropeenikalvoeristettä, jonka avulla se pystyy käsittelemään vaihtovirtajännitteitä jatkuvasti – tyypillisesti 250VAC tai 450 VAC - hajoamatta nopeasti. Sen kapasitanssi vaihtelee yleensä 1 µF - 100 µF , joten se sopii monenlaisiin moottoreihin, joita löytyy kotitalous- ja kevyistä kaupallisista laitteista. Kun ymmärrät tarkalleen, mitkä laitteet ovat riippuvaisia ​​tästä komponentista, talonomistajat ja teknikot voivat diagnosoida vikoja nopeammin ja hankkia oikean osan.

Vesipumput: Yleisin sovellus CBB60-kondensaattoreille

Vesipumput – olipa kyseessä sitten kotitalouksien vesihuolto, puutarhakastelu tai uima-allaskierto – ovat CBB60-kondensaattorin suurin yksittäinen sovellussegmentti. Näiden pumppujen yksivaiheiset oikosulkumoottorit eivät voi käynnistyä itsestään ilman vaiheensiirtokondensaattoria. CBB60 luo tarvittavan vaihe-eron käynnistys- ja käyntikäämien välille, jolloin moottori voi kehittää käynnistysmomenttia ja ylläpitää vakaata pyörivää magneettikenttää jatkuvan käytön aikana.

Tyypillisessä kotitalousvesipumpussa, jonka teho on 370–750 W, siihen liittyvän CBB60-kondensaattorin kapasitanssi on yleensä 8 µF - 20 µF 450 VAC:ssa . Suuremmat pumput – kuten ne, joita käytetään uima-altaan suodatusjärjestelmissä, joiden teho on 1–2 hevosvoimaa – voivat vaatia kondensaattoreita 25 µF - 50 µF . Alikokoisen kondensaattorin käyttö aiheuttaa moottorin ylikuumenemisen ja liiallisen virrankulutuksen; ylimitoitettu johtaa epävakauteen ja tehokkuuden heikkenemiseen.

Merkkejä epäonnistuneesta CBB60:stä vesipumpussa

• Pumpun moottori humisee, mutta ei käynnisty tai käynnistyy hitaasti
• Moottori laukaisee ylikuumenemissuojan pian käynnistyksen jälkeen
• Näkyvää pullistumaa, halkeilua tai vuotoa kondensaattorin rungossa
• Mitattu kapasitanssi on yli 5 % alle nimellisarvon
• Moottori käy, mutta huomattavasti pienemmällä nopeudella tai lähtöpaineella

Etenkin allaspumppukondensaattorit altistuvat äärimmäiselle ympäristörasitukselle – ulkolämpötilalle, UV-altistukselle ja kosteudelle – mikä lyhentää merkittävästi käyttöikää verrattuna sisälaitteiden kondensaattoreihin. Kuumissa ilmastoissa allaspumpun CBB60-kondensaattori saattaa olla tarpeen vaihtaa joka kerta 3-5 vuotta , jopa normaalikäytössä.

Ilmastointilaitteet ja LVI-järjestelmät

Ilmastointilaitteet ovat kiistatta suosituin sovellus CBB60-tyyppisille kondensaattoreille kodissa. Sekä kompressorimoottori että ulkoilman lauhduttimen tuuletinmoottori split-tyyppisessä ilmastointilaitteessa vaativat tyypillisesti käyntikondensaattoreita. Monissa yksiköissä kaksitoiminen kondensaattori hoitaa molemmat toiminnot yhdessä kotelossa, mutta sähköiset ominaisuudet ovat samat kuin tavallisella CBB60-polypropeenikalvolla, AC-luokiteltu ja suunniteltu jatkuvaan käyttöön.

1-1,5 tonnin jaetun asuinilmastointilaitteen kompressorin käyntikondensaattorin luokitus on yleensä 35 µF - 45 µF 370 VAC tai 440 VAC jännitteellä . Saman yksikön tuulettimen moottorin kondensaattori on yleensä pienempi - noin 5 µF - 10 µF . Ikkunatyyppisissä huoneilmastointilaitteissa yksi CBB60-kondensaattori palvelee usein PSC-moottorin (Permanent Split Capacitor) yhdistettyä käynnistys-/käyntitoimintoa, ja arvot ovat yleensä 2 µF - 6 µF 450 VAC:ssa .

LVI-teknikot raportoivat, että kondensaattorivika on yksi yleisimmistä ilmastointilaitteiden huoltokutsujen syistä kesäkuukausina. Lämpö on kondensaattorien vihollinen – jokainen 10°C käyttölämpötilan nousu puolittaa suunnilleen odotetun käyttöiän. Huonosti tuuletetussa ulkolauhdutinyksikössä ympäristön lämpötila voi kuumina päivinä ylittää 60–70 °C, mikä on selvästi yli CBB60:n vakiolämpötilaluokituksen. 85 °C tai 105 °C arvosanasta riippuen.

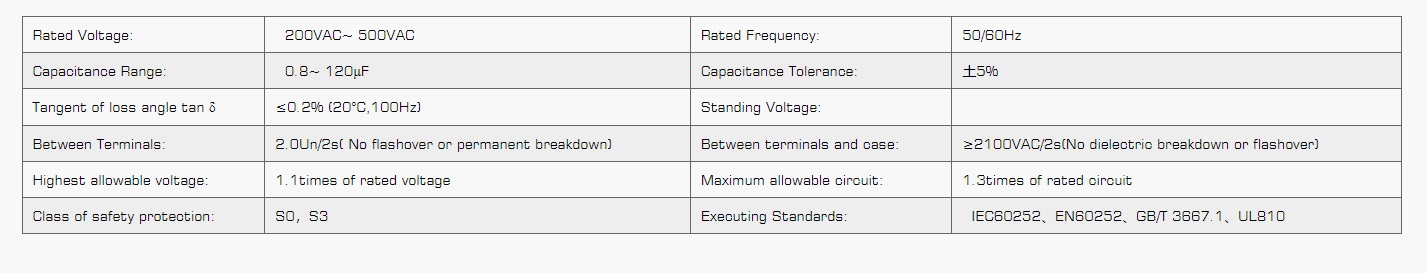

Tyypilliset CBB60-kondensaattorin tekniset tiedot ilmastointilaitteille

Pyykinpesukoneet ja kuivausrummut

Päältä täytettävät pesukoneet, joissa on yksivaiheinen oikosulkumoottori – edelleen hallitseva malli monilla markkinoilla maailmanlaajuisesti – käyttävät CBB60-kondensaattoria kiinteänä osana moottoripiiriään. Kondensaattori antaa moottorille mahdollisuuden tuottaa vääntömomentin, joka tarvitaan raskaaseen rumpukuormitukseen pesu- ja linkousjaksojen aikana. Ilman toimivaa kondensaattoria moottori joko ei käynnisty kokonaan tai toimii huomattavasti pienemmällä vääntömomentilla, mikä johtaa epätäydellisiin linkousjaksoihin ja märkään pyykkiin.

Eirmaalille 5–7 kg:n kapasiteetin ylhäältä ladattavalle aluslevylle, jonka moottori on 180–370 W, CBB60-kondensaattorin nimellisarvo on yleensä 6 µF - 12 µF 450 VAC:ssa . Suuremmat kaupalliset yläkuormaimet voivat käyttää kondensaattoreita enintään 20 µF . Rumputyyppisissä (etukuormaavissa) aluslevyissä moottorin rakenne vaihtelee – monet nykyaikaiset etukuormaimet käyttävät yleismoottoreita tai invertterikäyttöisiä moottoreita, jotka eivät vaadi käyntikondensaattoria – mutta vanhemmissa edestä ladattavissa malleissa ja monissa budjettimalleissa on edelleen yksivaiheisia induktiomoottoreita yhdistettynä CBB60:een.

Sähkövastuslämmityksellä ja puhallinmoottorilla varustetut kuivausrummut käyttävät yleisesti myös CBB60-kondensaattoreita rumpumoottorin ja puhaltimen tuulettimen moottorin piireissä. Tyypillisessä sähköisessä kuivausrummussa voi olla kaksi erillistä CBB60-kondensaattoria: yksi rumpumoottorille (yleensä 3 µF - 8 µF ) ja yksi puhaltimen moottorille (usein 2 µF - 5 µF ).

Miksi pesukoneen kondensaattorit epäonnistuvat aikaisin

Pyykinpesukoneen moottorit kokevat kodinkoneen kondensaattorien vaativimman sähkörasituksen. Jokainen pesujakso sisältää useita käynnistyksiä kuormitettuna, jännitepiikkejä käynnistysvirrasta ja linkousvaiheessa jatkuvan korkean vääntömomentin käytön. Tämän sovelluksen kondensaattorit altistuvat itse koneen tärinälle, mikä voi ajan myötä heikentää sisäisiä liitäntöjä. Käytännössä pesukoneen CBB60 kondensaattori voi kestää missä tahansa 5-12 vuotta , riippuen paikallisen verkon käyttötaajuudesta ja virranlaadusta.

Jääkaapit ja pakastimet, joissa on kompressorin käynnistyspiirejä

Vaikka monet nykyaikaiset jääkaapit käyttävät PTC- (positiivinen lämpötilakerroin) -käynnistimiä käyntikondensaattoreiden sijasta, merkittävä osa vanhemmista jääkaapeista, suurista arkkupakastimista ja kaupallisista jäähdytysyksiköistä käyttää edelleen kondensaattorikäynnistys- tai kondensaattorikäyttöisiä kompressorimoottoreita. Näissä malleissa CBB60-kondensaattoria – tai saman tekniikan tasaista CBB61-versiota – käytetään joko pysyvänä käyntikondensaattorina tai yhdessä elektrolyyttikäynnistyskondensaattorin kanssa.

Suuret pakastimet (200 litraa ja enemmän) käyttävät erityisen todennäköisesti käyntikondensaattoria, koska niiden tehokkaammat kompressorit hyötyvät käyntikondensaattorin tarjoamasta tehokkuuden parantumisesta. Tyypilliset arvot jääkaappi- tai pakastinkäyttöisille kondensaattoreille vaihtelevat 3 µF - 15 µF 250 VAC:ssa . Alempi jänniteluokitus (250 VAC vs. pumppusovelluksissa yleinen 450 VAC) on sopiva, koska jääkaapin kompressorimoottorit toimivat pienemmillä jännitteillä kuin kondensaattori.

On tärkeää olla sekoittamatta cbb60-kondensaattoria elektrolyyttikäynnistyskondensaattoriin, jota joskus löytyy jääkaapeista. CBB60 on kalvotyyppinen kondensaattori, joka on tarkoitettu jatkuvaan käyttöön – se pysyy piirissä normaalin käytön aikana. Elektrolyyttikäynnistyskondensaattori sitä vastoin on piirissä vain sekunnin murto-osan moottorin käynnistyksen aikana, ja se on irrotettava releellä tai PTC-laitteella, kun moottori saavuttaa nopeuden.

Tuulettimet, poistotuulettimet ja kattotuulettimet

Kattotuulettimet, teollisuuspoistopuhaltimet, ullakkotuulettimet ja liesituuletinpuhaltimet käyttävät tyypillisesti yksivaiheisia induktiomoottoreita, joissa on pysyvä jaettu kondensaattori (PSC) - ja CBB60-kondensaattori (tai sen läheinen muunnelma, CBB61) on komponentti, joka saa tämän kokoonpanon toimimaan. PSC-moottoreissa kondensaattori on jatkuvasti kytkettynä apukäämiin, jolloin syntyy vaihesiirto, joka tuottaa käynnistysmomentin ja ylläpitää käyntitehokkuutta.

Eirmaalille kattotuulettimelle, jonka moottorin teho on 50–75 W, käyntikondensaattori on tyypillisesti 2 µF - 4 µF 250 VAC:ssa . Suuremmat teollisuuspoistopuhaltimet 100 W - 370 W voivat käyttää kondensaattoreita enintään 8 µF - 12 µF . Kattopuhaltimien nopeudensäätö saavutetaan usein vaihtamalla eri kondensaattoriarvojen välillä – minkä vuoksi joissakin kattotuulettimen moottorikoteloissa on kaksi tai kolme eriarvoista kondensaattoria alhaisen, keskisuuren ja suuren nopeuden säätöön.

CBB61-variantti ansaitsee maininnan, koska se on pohjimmiltaan samaa polypropeenikalvokondensaattoritekniikkaa kuin CBB60, mutta se on pakattu litteään (suorakaiteen muotoiseen) koteloon CBB60:n sylinterimäisen muotokertoimen sijaan. CBB61:tä käytetään yleisemmin kattotuulettimissa ja pienissä tuulettimissa, joissa asennustila vaatii tasaisen profiilin. Molemmilla tyypeillä on samat sähköiset ydinominaisuudet ja samat vikatilat.

Kattotuulettimen kondensaattorin arvot eri nopeusasetuksille

• Suuri nopeus: käyttää tyypillisesti täyttä kapasitanssiarvoa (esim. 4 µF)
• Keskinopeus: alennettu kapasitanssi kytkennän tai käämin kautta (esim. 3 µF tai 2,5 µF)
• Pieni nopeus: pienin kapasitanssi (esim. 1,5 µF - 2 µF)

Kun kattotuuletin käy vain yhdellä nopeudella tai lakkaa reagoimasta nopeuden säätöön, huonontunut tai oikosuljettu kondensaattori on ensimmäisten joukossa tarkistettava. Kapasitanssipoikkeama yli ±5 % nimellisarvosta lähtien katsotaan yleensä syynä vaihtoon puhallinsovelluksissa.

Muut kotitalous- ja kevyet kaupalliset sovellukset

Yllä olevien tärkeimpien laitekategorioiden lisäksi CBB60-kondensaattori esiintyy yllättävän laajassa valikoimassa muita moottorikäyttöisiä laitteita, joita löytyy kodista ja sen ympäristöstä. Jokaisella näistä sovelluksista on omat tyypilliset kapasitanssialueet ja jännitevaatimukset, mutta kaikilla on sama perustarpe: luotettava, pitkäikäinen AC-kalvokondensaattori, joka tukee yksivaiheisen moottorin toimintaa.

• Autotallin oven avaajat: Tyypillisen asuintallin ovenavaajan ketju- tai ruuvikäyttöinen moottori (mitoitettu 350–750 W) käyttää usein CBB60-ajokondensaattoria. 5 µF - 12 µF 250 VAC tai 450 VAC jännitteellä .
• Ilmakompressorit: Kotikäyttöön tarkoitetut kannettavat ja kiinteät yksivaiheiset ilmakompressorit käyttävät tyypillisesti sekä käynnistyskondensaattoria (elektrolyytti) että käyntikondensaattoria (CBB60). CBB60-ajokondensaattori 1-2 hevosvoiman kompressorissa on yleisesti mitoitettu 20 µF to 40µF at 450VAC .
• Uppopumput: Porareikäpumpuissa ja uppokaivopumpuissa käytetään CBB60-kondensaattoreita, jotka on mitoitettu jatkuvaan upotusviereiseen käyttöön, tyypillisesti 10 µF - 30 µF 450 VAC:ssa , usein korkeampi lämpötilatoleranssi 105 °C.
• Ilmankuivaimet: Kompressori ja tuulettimen moottori asuinrakennuksessa käyttävät molemmat käyntikondensaattoreita; arvot riippuvat yksikön koosta, mutta vaihtelevat usein välillä 2 µF - 8 µF 370 VAC tai 450 VAC .
• Lämpöpumput: Suunnittelultaan ilmastointilaitteiden tapaan lämpöpumpun ulkoyksiköissä käytetään CBB60:tä vastaavia käyntikondensaattoreita sekä kompressorissa että tuulettimen moottorissa.
• Vedenlämmittimen kiertovesipumput: Aurinkoenergialla toimivat vedenlämmitinjärjestelmät ja vesikiertoiset lämmitysjärjestelmät pienillä kiertovesipumpuilla käyttävät yleensä CBB60-kondensaattoreita, joiden mitoitus on 4 µF - 10 µF 250 VAC:ssa .
• Viljankuivaimet ja maataloustuulettimet: Maataloudessa ja viljankäsittelyssä käytetyt suuret aksiaalipuhaltimet luottavat usein CBB60-kondensaattoreihin, joskus kondensaattoripankkiin suuritehoisiin kolmivaiheisiin simulaatiopiireihin.

CBB60-kondensaattorin tunnistaminen ja tarkistaminen laitteessa

Kun huollat ​​jotakin yllä luetelluista laitteista, oikean cbb60-kondensaattorin tunnistaminen vaihtoa varten edellyttää kolmen avainparametrin lukemista olemassa olevan komponentin tarrasta: kapasitanssi (µF), jänniteluokitus (VAC) ja joskus taajuusluokitus (50 Hz tai 60 Hz). Näiden arvojen on vastattava tarkasti tai hyväksyttävien toleranssien sisällä turvallisen ja tehokkaan toiminnan varmistamiseksi.

Vaihtokondensaattorin nimellisjännitteen on oltava yhtä suuri tai suurempi kuin alkuperäinen - ei koskaan alemmas. 250 VAC:n kondensaattorin käyttäminen, kun vaaditaan 450 VAC:n kondensaattori, on turvallisuusriski, joka voi johtaa eristeen rikkoutumiseen, kondensaattorin rikkoutumiseen ja tulipaloon. Käytännössä on yleisesti hyväksyttävää käyttää 450 VAC:n kondensaattoria 250 VAC:ssa, koska korkeampi jänniteluokitus antaa lisäturvamarginaalia vaikuttamatta kapasitanssin suorituskykyyn.

CBB60-vaihdon kapasitanssitoleranssin tulisi pysyä sisällä ±5 % of the rated value kondensaattorisovelluksiin. Nimelliskapasitanssin ylittäminen merkittävästi saa moottorin ottamaan ylimääräistä virtaa apukäämiin; huomattavasti alempana heikentää vääntömomenttia ja käynnistysvarmuutta. Kompressori- ja pumppusovelluksissa, joissa moottorin hyötysuhde on kriittinen, ±3 %:n sisällä pysyminen on suositeltavaa.

Vaiheittainen kondensaattorin vahvistusprosessi

1. Irrota laite virtalähteestä ja anna sen olla vähintään 5 minuuttia, ennen kuin kosketat kondensaattoriin – jotkin kondensaattorit säilyttävät vaarallisen varauksen virran katkaisun jälkeen.
2. Pura kondensaattori turvallisesti purkausvastuksen (yleensä 10 kΩ - 20 kΩ, 5 W) avulla, joka on kytketty liittimiin ennen käsittelyä.
3. Lue olemassa olevan kondensaattorin etiketistä kapasitanssi (µF), jännite (VAC) ja lämpötilaluokitus.
4. Käytä digitaalista yleismittaria kapasitanssin mittaustoiminnolla mitataksesi vanhan kondensaattorin todellinen kapasitanssi; verrata nimellisarvoon.
5. Jos mitattu kapasitanssi on yli 5 % nimellisarvon alapuolella tai jos kondensaattorissa on fyysisiä vaurioita (pullistuma, halkeilu, vuoto), vaihda se.
6. Valitse korvaava CBB60-kondensaattori, jonka nimellisjännite ja kapasitanssi ovat vähintään ±5 % alkuperäisestä.
7. Tarkista, että fyysiset mitat (sylinterimäisen CBB60:n halkaisija ja pituus) sopivat laitteen kiinnitystelineeseen tai koteloon.

CBB60 vs. muut kondensaattorityypit: miksi tätä erityistä komponenttia käytetään

Sekä teknikkojen että uteliaiden asunnonomistajien yleinen kysymys on: miksi juuri CBB60-kondensaattori, ei elektrolyyttikondensaattori tai keraaminen kondensaattori? Vastaus piilee AC-moottorin käyntipiirien sähköisissä perusvaatimuksissa.

Elektrolyyttikondensaattorit ovat polarisoituja - ne voivat käsitellä turvallisesti vain tasajännitettä, eivät vaihtovirtaa. Elektrolyyttikondensaattorin kytkeminen vaihtovirtamoottorin käämiin tuhoaisi sen nopeasti ja aiheuttaisi tulipalo- tai räjähdysvaaran. CBB60:n polypropeenikalvoeriste on polaroimaton ja käsittelee vaihtojännitettä tehokkaasti, erittäin alhaisella sisäisellä resistanssilla (ESR) ja minimaalisella dielektrisellä häviöllä – ominaisuudet, jotka ovat kriittisiä jatkuvassa vaihtovirtakäytössä.

Keraamisia kondensaattoreita, vaikka ne ovat myös polaroimattomia, on saatavana vain hyvin pieninä kapasitanssiarvoina (pikofaradeista mikrofaradeihin), eivätkä ne voi saavuttaa moottorikäyttöisissä sovelluksissa tarvittavaa 5 µF - 100 µF kapasitanssialuetta fyysisissä kooissa, jotka ovat käytännöllisiä laitteen käyttöön.

CBB60-kondensaattori tarjoaa myös itsekorjautuvat ominaisuudet — yksi tärkeimmistä pitkän aikavälin luotettavuuden ominaisuuksista. Kun pieni dielektrinen hajoaminen tapahtuu mikroskooppisessa viassa, CBB60:n metalloitu elektrodikalvo höyrystyy paikallisesti eristäen vian ja palauttaen eristyksen. Tämä estää pientä vikaa johtamasta katastrofaaliseen vikaan. Useimmat CBB60-kondensaattorit on mitoitettu käyttöikään 100 000 tuntia normaaleissa käyttöolosuhteissa - ylittää huomattavasti käynnistyspiireissä käytetyt elektrolyyttikondensaattorit.

Vertailu: CBB60 vs. muut kondensaattorityypit moottorisovelluksiin

Mitä tapahtuu, kun CBB60-kondensaattori epäonnistuu kodinkoneessa

Cbb60-kondensaattorin vikatilojen ymmärtäminen auttaa diagnosoimaan laitteen ongelmat tarkasti ennen kalliimpiin korjauksiin sitoutumista. Vikakäyttäytyminen vaihtelee riippuen siitä, miten kondensaattori epäonnistuu – avoin virtapiiri, oikosulku tai asteittainen kapasitanssihäviö.

Open Circuit Failure

Kun CBB60 avautuu (sisäinen liitäntä katkeaa), moottori menettää käyntikondensaattorinsa kokonaan. PSC-moottorissa (kattotuulettimet, ikkunan vaihtovirtamoottorit) moottori ei käynnisty tai käynnisty hyvin hitaasti pienemmällä vääntömomentilla. Kondensaattorikäynnistys-/kondensaattorikäyttöisessä kompressorimoottorissa käyntiteho laskee voimakkaasti, mikä aiheuttaa ylikuumenemisen ja lämpösuojan laukeamisen. Avoimen piirin viat ovat yleisin vikatila vanhoissa CBB60-kondensaattoreissa, ja ne johtuvat yleensä sisäisestä liitosten väsymisestä lämpökierron seurauksena.

Oikosulkuvika

Oikosulkuinen CBB60-kondensaattori on vähemmän yleinen, mutta vaarallisempi. Se luo suoran matalaimpedanssisen reitin moottorin käämityksen poikki aiheuttaen välittömän ylivirran, palaneet sulakkeet tai lauenneet katkaisijat. Vakavissa tapauksissa kondensaattorin oikosulku voi tuottaa tarpeeksi lämpöä, jotta kondensaattorin kotelo halkeilee tai räjähtää. Tästä syystä moottorisovelluksiin tarkoitetut CBB60-kondensaattorit sisältävät aina sisäiset ylipainekatkaisumekanismit (OPD) — paineherkkä sisäinen levy, joka katkaisee yhteyden ennen katastrofaalista vikaa.

Asteittainen kapasitanssin menetys

Kaikkein salakavalin vikatila on asteittainen kapasitanssin menetys, joka johtuu dielektrisen hajoamisen aiheuttamasta ajan mittaan - usein pitkäaikaisesta altistumisesta korkeille lämpötiloille, korkealle kosteudelle tai ylijännitetapahtumille. Laite jatkaa toimintaansa, mutta alhaisemmalla teholla: pumppu tuottaa pienemmän virtauksen, ilmastointilaite kuluttaa enemmän tehoa samaan jäähdytystehoon tai pesukoneella kestää kauemmin saavuttaa täysi linkousnopeus. Monet asunnonomistajat pitävät näitä oireita yleisenä kulumisena eikä heikentyneenä kondensaattorina, mikä johtaa tarpeettoman korkeisiin sähkölaskuihin ja moottorin ennenaikaiseen kulumiseen.
