1 Microfarad-kondensaattoriopas: CBB60:n tekniset tiedot, käyttö ja vaihtovinkit

Mikä on 1 mikrofaradin kondensaattori ja miksi sillä on väliä

A 1 mikrofaradin (1 µF) kondensaattori varastoi miljoonasosan faradin sähkövarauksesta. Se saattaa kuulostaa triviaalilta pieneltä, mutta käytännössä se edustaa yhtä monipuolisimmista kapasitanssiarvoista elektroniikassa – hyödyllinen ajoituspiireissä, signaalikytkentöissä, äänisuodatuksessa, virtalähteen irrotuksessa ja moottorin vaihesiirtosovelluksissa. Kun joku viittaa "1 µF:n ylärajaan", hän viittaa tyypillisesti komponenttiin, joka hoitaa matalan ja keskitaajuuden tehtäviä tarkasti ja minimaalisella energiahäviöllä.

Laitetaan mittakaava kontekstiin: yksi farad on valtava määrä kapasitanssia, jota ei juuri koskaan nähdä erillisissä komponenteissa. Yksi mikrofaradi vastaa 10-⁻-6 faradia ja istuu mukavasti RF-suodatukseen käytettävien pikofarad-alueen keraamisten kansien ja satojen mikrofaradin elektrolyyttikondensaattoreiden välissä, joita käytetään bulkkitehon tasoittamisessa. Tämä keskitie on täsmälleen siellä, missä 1 µF loistaa – riittävän vuorovaikutuksessa matalataajuisten AC-signaalien kanssa ja riittävän kompakti esiintyäkseen kaikessa älypuhelinpiireistä pesukoneen moottorilevyihin.

The CBB60 kondensaattori perhe, joka on rakennettu metalloidun polypropeenikalvotekniikan ympärille, esiintyy usein välillä 1 µF - 100 µF. A 1 µF CBB60 kondensaattori Sitä käytetään tyypillisesti kevyissä moottorien apukäämeissä, tuulettimen ohjauskorteissa ja pienitehoisissa pumppupiireissä, joissa vakaa, pitkäikäinen kalvokondensaattori on parempi kuin halvemmat vaihtoehdot. Ymmärtäminen, kuinka 1 mikrofaradin arvo käyttäytyy näissä yhteyksissä, on perusta näiden komponenttien valitsemiselle, testaamiselle ja vaihtamiselle oikein.

Microfarad-yksikön selitys: mittakaava, muunnos ja käytännön viite

Farad (F) on sähkökapasitanssin SI-perusyksikkö. Koska yksi faradi on käytännössä valtava – 1 F:n kondensaattori 5 V:n jännitteellä varastoisi tarpeeksi latausta LED-valon sytyttämiseen tuntikausia – insinöörit työskentelevät pääasiassa alaosastojen parissa. Yleisimmät ovat:

• Mikrofarad (µF tai uF) : 1 × 10⁻⁶ F — käytetään moottorin kondensaattoreissa, äänikytkentöissä ja virtalähteen suodatuksessa
• Nanofarad (nF) : 1 × 10⁻⁹ F — käytetään ajoituspiireissä ja suurtaajuussuodattimissa; 1 uF = 1 000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — käytetään RF-, antennipiireissä ja kideoskillaattorissa; 1 µF = 1 000 000 pF

1 µF:n kondensaattori, jonka rungossa on merkintä "105" (yleinen keraamisille monikerroksisille tyypeille), käyttää koodimerkintää: kaksi ensimmäistä numeroa antavat mantissan (10) ja kolmas numero ilmaisee eksponentin 10 pikofaradeina (5 = 10⁵ pF = 100 000 pF = 001 pF = 001 pF). Osa, joka on merkitty suoraan "1µF" tai jossa on "1.0" µF-symbolin rinnalla, on yksiselitteinen. Lue aina yksikkömerkki huolellisesti – µF:n ja nF:n sekoittaminen moottorin kondensaattorissa voi johtaa komponenttiin, jonka kapasitanssi on 1000 kertaa liian pieni, jolloin moottori ei käynnisty kokonaan.

Moottorisovelluksissa kapasitanssiarvot ovat tyypillisesti välillä 1 µF - 100 µF moottorin koosta riippuen. Kattotuuletin saattaa vaatia 1 µF - 5 µF; pieni yksivaiheinen pumppumoottori saattaa tarvita 4 µF - 16 µF; täysikokoinen pesukoneen rumpumoottori käyttää yleensä 8 µF - 25 µF. 1 µF-arvo vastaa siis pienintä käytännöllistä moottorikondensaattorialuetta – apupuhaltimet, pienet vesipumput ja kevyet induktiomoottorit

Kuinka CBB60-kondensaattori toimii ja mihin 1 µF sopii

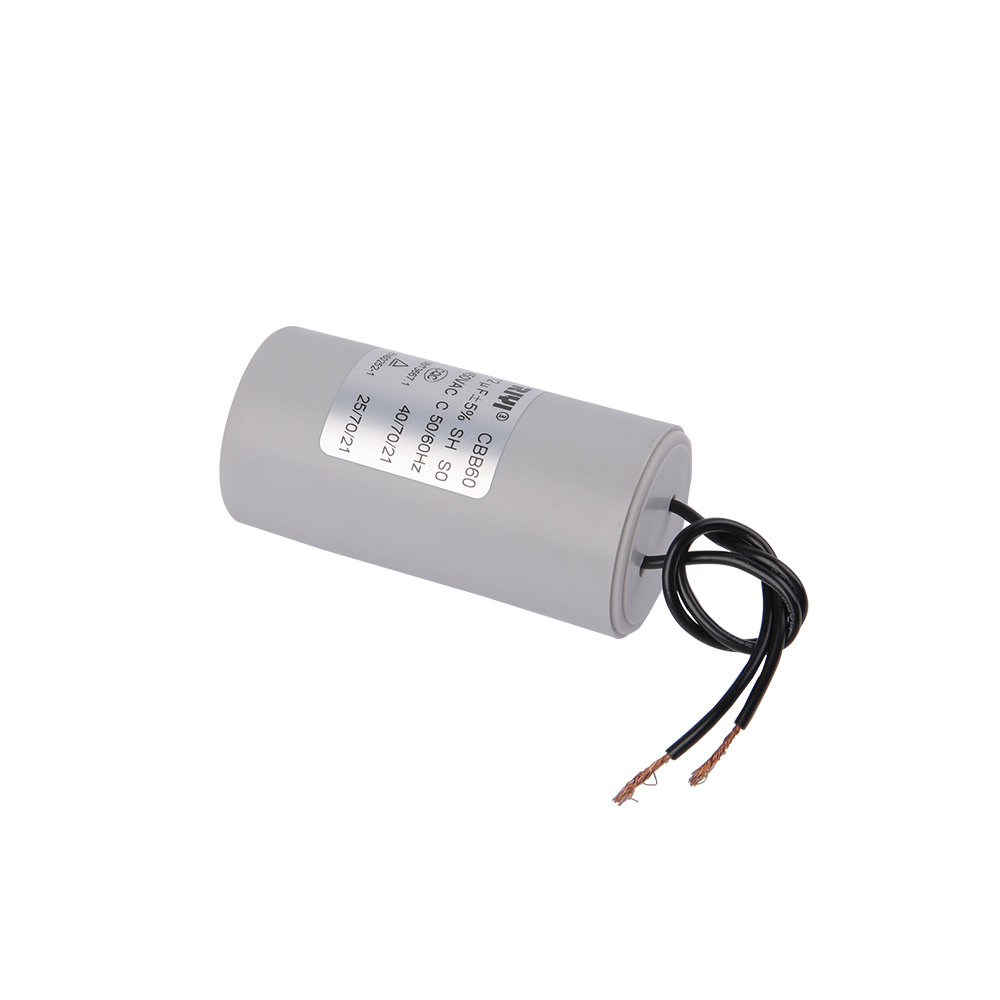

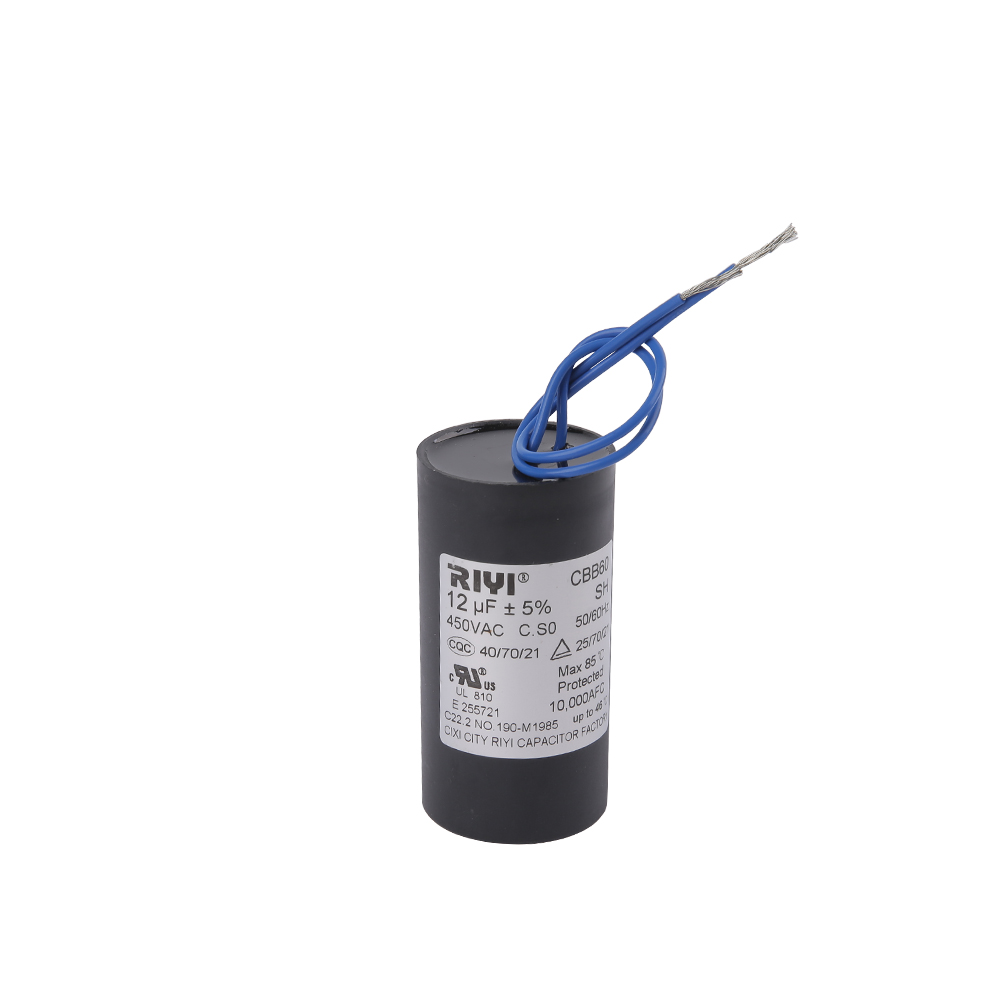

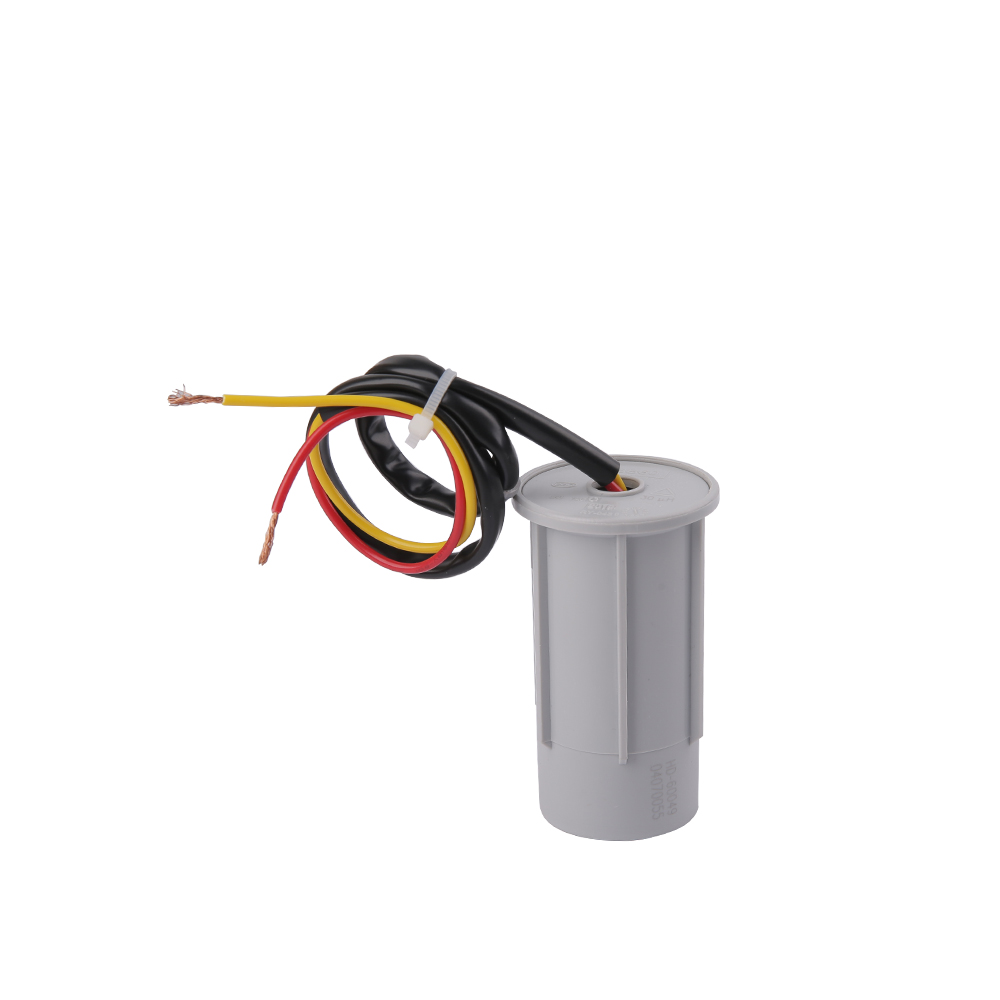

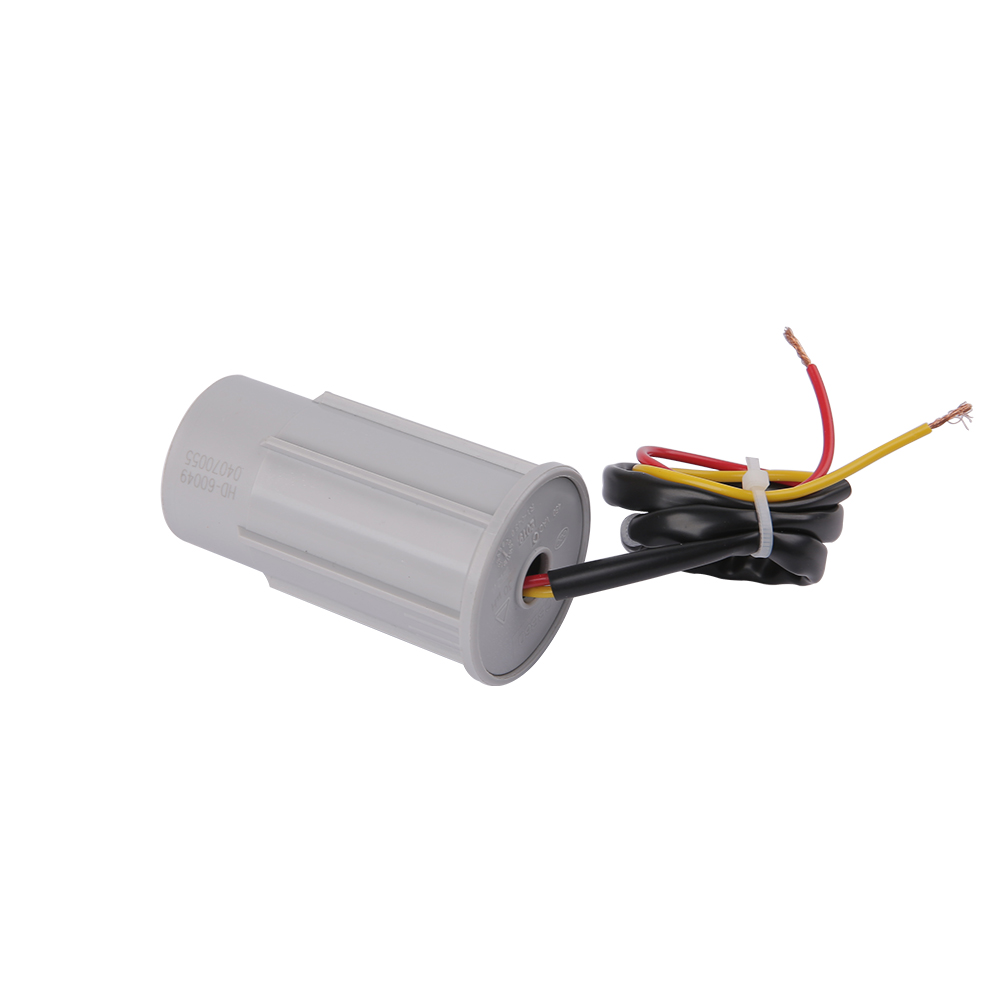

CBB60-kondensaattori on sylinterimäinen vaihtovirtamoottorin käyntikondensaattori, joka on rakennettu metalloidun polypropeenikalvon (MPP) ympärille. "CBB" -merkintä noudattaa Kiinan kansallista standardia (GB/T 3667) metalloiduille kalvokondensaattoreille, joita käytetään vaihtovirtamoottoripiireissä, kun taas "60" ilmaisee sylinterimäisen muotokertoimen. Nämä kondensaattorit on mitoitettu jatkuvaan vaihtovirtakäyttöön – toisin kuin elektrolyyttikäynnistyskondensaattorit, jotka saavat jännitteen vain sekunniksi tai kahdeksi käynnistyksen yhteydessä, CBB60-kondensaattori pysyy piirissä ja jännitteisenä koko moottorin käyntijakson ajan.

CBB60-kondensaattorin ydintoiminto yksivaihemoottorissa on vaiheen siirtyminen . Yksivaiheinen vaihtovirtalähde ei voi yksinään tuottaa pyörivää magneettikenttää – se tuottaa vain värähtelevän magneettikentän. Kytkemällä kondensaattori sarjaan apu- (käynnistys)käämin kanssa, tämän käämin läpi kulkeva virta siirtyy noin 90 astetta pääkäämin virtaan nähden. Tämä vaihe-ero luo kaksivaiheisen likiarvon, joka riittää muodostamaan pyörivän magneettikentän ja tuottamaan käynnistysmomentin.

1 µF:lla CBB60-kondensaattori tuottaa suhteellisen vaatimattoman vaihesiirron, mikä sopii moottoreille, joilla on alhainen käynnistysmomenttivaatimus ja pienet apukäämit. Sen reaktanssi (Xc) 50 Hz:llä voidaan laskea seuraavasti:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3,183 ohmia

60 Hz:llä se laskee noin 2 653 ohmiin. Tämä korkea impedanssi tarkoittaa, että 1 µF:n kondensaattori sallii vain pienen loisvirran kulkemisen – sopii pienille moottoreille, joissa apukäämin resistanssi ja induktanssi ovat itsessään korkeat. 1 µF:n CBB60-kondensaattorin yhdistäminen moottoriin, joka vaatii 10 µF:n, johtaisi huomattavasti alhaisempaan käynnistysmomenttiin, mahdolliseen huminaan, apukäämin ylikuumenemiseen ja lopulta moottorivikaan.

Metalloidun kalvon itsekorjaavat ominaisuudet

Yksi CBB60-rakenteen tärkeimmistä eduista on itsestään paraneva. Kun tapahtuu mikroskooppinen vika tai paikallinen dielektrinen hajoaminen, vian ympärillä oleva ohut alumiini- tai sinkkimetallointi höyrystyy lähes välittömästi vapautuneen energian vaikutuksesta. Tämä eristää vian ja palauttaa eristeen, mikä estää katastrofaaliset oikosulut. Yksittäinen itsekorjautuva tapahtuma aiheuttaa kapasitanssin vähäisen pienenemisen – usein alle 0,01 % – eli kondensaattori toimii edelleen luotettavasti myös lukuisten pienten vikojen jälkeen sen käyttöiän aikana.

Tämä itsestään paraneva ominaisuus on yksi syy, miksi CBB60-kondensaattorit ovat parempia kuin paperi- tai alumiinielektrolyyttityyppejä jatkuvassa moottorikäytössä. Tyypillinen korkealaatuinen CBB60-kondensaattori on mitoitettu 60 000 tuntia tai enemmän jatkuvaa toimintaa nimellislämpötilassa verrattuna 2 000–5 000 tuntiin tyypillisillä alumiinielektrolyyttikondensaattoreilla vastaavissa olosuhteissa.

Tärkeimmät tarkastettavat tiedot valittaessa 1 Microfarad CBB60 -kondensaattori

Oikean 1 µF:n kondensaattorin valitseminen moottorisovellukseen on muutakin kuin kapasitanssiluvun sovittaminen. Useat toisistaan ​​riippuvat spesifikaatiot määrittävät, toimiiko komponentti turvallisesti ja kestääkö sen nimellinen käyttöikä.

Jänniteluokitus: Turvallista nostaa, ei koskaan laskea

Yleinen kysymys vaihdettaessa 1 µF CBB60-kondensaattoria on, voiko korkeamman jännitteen yksikön korvata alkuperäisen. Vastaus on kyllä ​​– 250 VAC yksikön korvaaminen 450 VAC:lla on täysin hyväksyttävää ja tarjoaa itse asiassa suuremman turvamarginaalin. Jänniteluokitus edustaa maksimijännitettä, jonka dielektriikka voi kestää jatkuvasti ilman rikkoutumista. 450 V AC kondensaattorin käyttäminen 230 V piirissä tarkoittaa yksinkertaisesti sitä, että eriste toimii selvästi jännitysrajan alapuolella, mikä usein pidentää käyttöikää. Älä koskaan korvaa pienempää nimellisjännitettä: 250 VAC:n kondensaattori 370 V:n piirissä epäonnistuu todennäköisesti nopeasti ja voi tapahtua katastrofaalisesti.

Kapasitanssitoleranssi ja moottorin suorituskyky

Moottorisuunnittelijat määrittävät kapasitanssiarvot toleransseilla, yleensä ±5 % tai ±10 %, koska kondensaattori on vuorovaikutuksessa moottorin käämiimpedanssin kanssa vaihesiirron luomiseksi. 1 µF:n kondensaattori, jonka toleranssi on ±10 %, voisi mitata missä tahansa välillä 0,9 µF - 1,1 µF. Useimmille pienille puhallin- tai pumppumoottoreille tämä alue on hyväksyttävä. Tarkkuusmoottoreiden ohjaussovelluksissa – nopeussäädettävät käytöt, LVI-rullakompressorit tai lääketieteelliset laitteet – tiukempi toleranssi (±5 % tai jopa ±2 %) on kuitenkin taattu tasaisen vääntömomentin ja tehokkuuden ylläpitämiseksi koko käyttölämpötila-alueella.

CBB60-kondensaattori vs. muut moottorikondensaattorityypit

CBB60 ei ole ainoa moottorikondensaattoristandardi. Ymmärtäminen, missä se sijaitsee suhteessa sisaruksiinsa, auttaa selventämään, mitä tietty sovellus tarvitsee – ja missä 1 µF:n arvo on järkevin.

CBB60 vs. CBB61

Sekä CBB60 että CBB61 käyttävät metalloitua polypropeenikalvoeristettä ja niitä säätelee IEC 60252-1. Ainoa rakenteellinen ero on muototekijä: CBB60 on lieriömäinen, CBB61 on suorakaiteen muotoinen (laatikon muotoinen). Sähköisesti CBB61 1 µF 250 VAC -yksikkö voidaan vaihtaa CBB60 1 µF 250 VAC -yksikköön, mikäli turvallisuusluokka, ilmastoluokka ja liitinkokoonpano vastaavat kaikki. Käytännön huomioitava on mekaaninen sopivuus – sopiiko laitteen kiinnitystelineeseen sylinteri vai litteä laatikko.

CBB60 vs. CBB65

CBB65 on raskaampaa käyttöä varten suunniteltu muunnos, joka on suunniteltu erityisesti ilmastointikompressorimoottoreille ja korkean lämpötilan ympäristöille. Sillä on tyypillisesti leveämpi lämpötilaluokitus (jopa 85 °C tai 95 °C), ja se on usein täytetty palamista hidastavalla hartsilla turvallisuuden lisäämiseksi korkeissa käyttöolosuhteissa. 1 µF:n sovellukselle pienessä tuulettimessa tai pienitehoisessa pumpussa CBB65 olisi kooltaan ja hinnaltaan ylivoimainen. Kuitenkin, jos 1 µF:n kondensaattori sijaitsee suljetun kompressorikotelon sisällä tai siihen kohdistuu jatkuvaa korkean lämpötilan jaksotusta, CBB65:n lämpömarginaalista tulee todellinen suunnitteluetu.

CBB60 vs. CD60 elektrolyyttikäynnistyskondensaattori

CD60 on alumiininen elektrolyyttikondensaattori, joka on suunniteltu yksinomaan moottorin käynnistyskäyttöön – se saa jännitteen vain käynnistysvaiheen aikana (tyypillisesti 1–3 sekuntia) ja irrotetaan sitten keskipakokytkimellä tai elektronisella releellä. CD60-kondensaattoreiden kapasitanssiarvot ovat paljon korkeammat (50 µF - 1 200 µF), koska niiden tehtävänä on tarjota massiivinen alkuvääntömomentti. 1 µF arvoa ei koskaan ilmesty CD60-käynnistyskondensaattoriin – kapasitanssi on yksinkertaisesti liian alhainen tarjoamaan mielekästä käynnistysmomenttia mille tahansa moottorille, joka on riittävän suuri vaatimaan käynnistyskondensaattorin. 1 µF CBB60 on sitä vastoin käyntikondensaattori, joka pysyy piirissä jatkuvasti.

Sovellukset, joissa 1 mikrofaradin kondensaattori on oikea valinta

1 µF-arvo kattaa laajemman valikoiman piirityyppejä kuin pelkästään moottorisovellukset. Tässä on jäsennelty katsaus siihen, missä tämä tietty kapasitanssiarvo tarjoaa optimaalisen suorituskyvyn.

Pienet yksivaiheiset moottorin apukäämityspiirit

Kattotuulettimet, poistopuhaltimet, pienet pöytätuulettimet ja pienitehoiset keskipakopumput ovat yleisimpiä koteja 1 µF:n kondensaattoreille moottorikäytössä. Näissä moottoreissa on pienet apukäämit, joilla on suhteellisen korkea impedanssi, mikä tarkoittaa, että suuri kondensaattori aiheuttaisi ylivirtaa apupiiriin. 1 µF:n yksikkö tarjoaa juuri oikean loisvirran voimakkuuden tehokkaan vaihesiirron aikaansaamiseksi rasittamatta käämin eristystä. Jotkut moninopeuksiset puhallinmoottorit käyttävät kondensaattoriverkkoja – esimerkiksi 1 µF:n ja 2 µF:n kondensaattoria, jotka on kytketty eri yhdistelmiin – kolmen eri nopeusasetuksen saavuttamiseksi.

Ajoitus ja oskillaattoripiirit

Klassisessa 555-ajastimen IC-piirissä aikavakio asetetaan kaavalla t = 1,1 × R × C. 1 µF:n kondensaattorilla ja 100 kΩ vastuksella lähtöpulssin leveys on noin 0,11 sekuntia – yleisesti tarvitaan teollisuusajastimissa, releen viivepiireissä ja peräkkäisissä ohjausjärjestelmissä. Vaihtaminen 1 µF:stä 10 µF:n kondensaattoriin samassa piirissä moninkertaistaa tämän viiveen 1,1 sekuntiin. Tämä tekee 1 µF:stä luonnollisen "yksikköaskeleen" ajoituspiirin suunnittelussa, mikä tarjoaa intuitiivisen asteikon laskentaan.

Äänisignaalin kytkentä ja suodatus

Audioelektroniikassa 1 µF:n kondensaattori kytkentäroolissa luo ylipäästösuodattimen. Yhdistettynä 10 kΩ:n kuormaan -3 dB:n rajataajuus on noin 16 Hz – aivan äänialueen alaosassa. Tämä tekee 1 µF:n kytkentäkondensaattoreista yleisiä äänivahvistinmalleissa, joissa tavoitteena on ohittaa kaikki kuultavat taajuudet samalla kun estetään kaikki DC-offsetit, jotka muuttaisivat seuraavien vaiheiden toimintapistettä. Kalvokondensaattoreita - mukaan lukien CBB60-rakenteessa käytetty polypropeenikalvo - suositaan usein äänikytkentöihin, koska niiden särö on vähäinen verrattuna elektrolyyttisiin tyyppeihin.

Virtalähteen irrotus

Sekasignaalin ja analogisen teholähteen suunnittelussa 1 µF:n erotuskondensaattori, joka on sijoitettu lähelle IC:n tehonastaa, vaimentaa keskitaajuista kohinaa 100 kHz:stä useisiin MHz:iin, jota suurempi bulkkielektrolyytti ei pysty käsittelemään tarpeeksi nopeasti. On yleinen käytäntö yhdistää 100 µF elektrolyytti (bulkki) 1 µF keraamiseen tai kalvokondensaattoriin (keskitaajuus) ja 100 nF keraamiseen (korkeataajuinen) jokaiseen syöttökiskoon, joka kattaa kolmen vuosikymmenen taajuuden kolmella komponentilla.

Säädettävänopeuksiset tuulettimet ja moottorin ohjauskortit

Kattotuulettimien ja pienten laitteiden moottoreiden elektroniset nopeudensäätimet sisältävät usein 1 µF:n polypropeenikalvokondensaattorin vaimennuspiireissään. Nämä vaimentimet vaimentavat jännitepiikkejä, jotka syntyvät, kun induktiiviset moottorin käämit kytketään TRIAC- tai transistorilaitteilla. Ilman snubber-kondensaattoria nämä piikit voivat ylittää useita satoja voltteja mikrosekunneissa, mikä tuhoaa kytkinlaitteen. 1 µF:n kondensaattori, joka on paritettu sarjavastuksen kanssa (usein 10–100 Ω), on standardi snubber-kokoonpano moottoreille, joiden tehoalue on 50–500 W.

Kuinka testata 1 mikrofaradin kondensaattori yleismittarilla

Nykyaikaisella digitaalisella yleismittarilla, joka sisältää kapasitanssin mittaustoiminnon, on helppo varmistaa, että 1 µF:n kondensaattori toimii oikein ennen asennusta tai sen jälkeen. Prosessi kestää alle viisi minuuttia ja voi varmistaa, onko epäilty viallinen komponentti todella viallinen - vai onko vika muualla piirissä.

1. Katkaise virta: Älä koskaan testaa kondensaattoria piirin ollessa jännitteinen. Moottoripiirien kondensaattoreiden osalta odota myös 30 sekuntia virrankatkaisun jälkeen, ennen kuin kosketat liittimiä – jäännösvarausta voi esiintyä.
2. Pura kondensaattori: 1 µF:n kondensaattorille riittää 10 kΩ:n vastus, joka silloitetaan liittimien yli 2–3 sekunniksi, saattamaan jäännösjännitteen turvalliselle tasolle. Suuremmat kondensaattorit vaativat pidemmät purkausajat.
3. Aseta yleismittari: Vaihda kapasitanssin (CAP tai µF) mittaustilaan. Jotkut mittarit vaativat alueen valitsemisen; valitse alin alue, joka voi näyttää 1 µF, tyypillisesti 2 µF tai 10 µF.
4. Yhdistä ja mittaa: Kosketa mittarin anturit kondensaattorin liittimiin. Polarisoimattomien kalvokondensaattoreiden, kuten CBB60-tyyppisten, napaisuudesta ei ole väliä. Jos kyseessä on elektrolyyttikondensaattori, yhdistä punainen positiiviseen ja musta negatiiviseen.
5. Tulkitse lukema: Terveen 1 µF:n kondensaattorin lukeman tulee olla 0,9 µF - 1,1 µF (±10 % toleranssin sisällä). Yli 10 % nimellisarvon alapuolella oleva lukema osoittaa heikkenemistä. Lukema 0 tai "OL" (avoin piiri) tarkoittaa, että eriste on rikki ja osa on vaihdettava.

Jos yleismittarissasi ei ole kapasitanssitoimintoa, vaihtoehtoinen menetelmä on latausaikatesti: lataa kondensaattori tunnetun vastuksen kautta tasavirtalähteestä ja mittaa aika saavuttaa 63,2 % syöttöjännitteestä (yksi aikavakio, τ = RC). 1 µF kondensaattorille ja 10 kΩ vastukselle, τ = 0,01 sekuntia . Tämä menetelmä vaatii oskilloskoopin tai nopean volttimittarin, ja se on yleensä varattu teknikoille, joilla on edistyneemmät laitteet.

Merkitsee, että 1 µF CBB60-kondensaattori on epäonnistunut

Kondensaattorivika moottoripiireissä tapahtuu harvoin välittömästi. Useimmiten kapasitanssi ajautuu vähitellen alaspäin dielektrin vanhetessa - prosessia kiihdyttää lämpö, ​​jännitepiikit ja korkea kosteus. Kondensaattorin hajoamisen varhaisten oireiden tunnistaminen voi säästää moottorin pysyvältä käämivauriolta.

• Moottori humisee, mutta ei käynnisty — Yleisin oire täysin epäonnistuneesta käyntikondensaattorista. Moottori saa tehoa ja pääkäämi vetää, mutta ilman apukäämin vaihesiirrettyä virtaa ei muodostu pyörivää magneettikenttää ja roottori pysyy paikallaan.
• Alennettu moottorin nopeus — osittain heikentynyt kondensaattori voi mahdollistaa moottorin käynnistymisen ja käynnin, mutta pienemmällä vääntömomentilla ja nimellisnopeudella. Huomattavasti normaalia hitaammin käyvän tuulettimen kondensaattori on usein 70–80 % nimellisarvostaan.
• Moottorin liiallinen lämpö — Kun kondensaattorin kapasitanssi laskee, apukäämin virta tulee epätasapainoiseksi suhteessa pääkäämiin, mikä aiheuttaa normaalia korkeamman virran molemmissa käämeissä ja kohoaa moottorin lämpötilaa.
• Katkaisijat lauenneet moottorin käynnistyksen aikana — heikentynyt kondensaattori saa moottorin kuluttamaan paljon suurempaa käynnistysvirtaa käynnistyksen yhteydessä, joskus tarpeeksi laukaisemaan piiriä suojaavan katkaisijan.
• Näkyviä fyysisiä vaurioita — Kondensaattorin kotelon pullistuminen, halkeamat hartsipäädyn tiivisteessä tai ruskea värimuutos ovat kaikki merkkejä lämpöylijännityksestä. Kaikki kondensaattorit, joissa on fyysisiä vaurioita, on vaihdettava riippumatta sen mitatusta kapasitanssiarvosta.

Epävarmoissa tapauksissa vaihto on edullinen verrattuna palaneen moottorin hintaan. Laadukas 1 µF CBB60-kondensaattori maksaa tyypillisesti alle 5 dollaria. Vaihtomoottori tai huoltokäynti viallisen kondensaattorin laiminlyönnistä johtuvan moottorivian diagnosoimiseksi maksaa huomattavasti enemmän.

Vaiheittainen opas 1 µF CBB60-kondensaattorin vaihtamiseen

Käyntikondensaattorin vaihtaminen pieneen moottoriin tai tuulettimeen on yksinkertainen korjaus, jonka useimmat teknisesti taipuvaiset asunnonomistajat tai huoltoteknikot voivat suorittaa turvallisesti. Kriittinen turvallisuussääntö on yksinkertainen: irrota aina virta ja varmista, että se on pois päältä, ennen kuin kosket mihinkään komponenttiin .

1. Irrota laite virtalähteestä. Jos kyseessä on kiinteä laitteisto, katkaise katkaisija ja tarkista kosketuksettomalla jännitetestauslaitteella.
2. Valokuvaa alkuperäinen kondensaattori ja sen johtoliitännät ennen kuin irrotat mitään. Tämä antaa viitteen vaihtolaitteen liittämiseen uudelleen oikein.
3. Pura kondensaattori käyttämällä vastusta sen liittimissä. Vaikka 1 µF:n kondensaattori varastoi vain pienen määrän energiaa, tämä vaihe on hyvä käytäntö ennen käsittelyä.
4. Huomaa tarkat tiedot, jotka on painettu kondensaattorin runkoon: kapasitanssi (µF), nimellisjännite (VAC), taajuus (Hz) ja mahdolliset lisäkoodit (SH, P2, ilmastoluokka). Nämä määrittävät varaosan.
5. Hanki uusi, jolla on sama kapasitanssi, sama tai korkeampi jänniteluokitus, sama tai leveämpi lämpötilaluokitus ja sama liitinkokoonpano (pikaliitin, johdinjohdot tai ruuviliittimet).
6. Liitä korvaava osa käyttämällä valokuvaa viitteenä. Tavallisissa kaksinapaisissa CBB60-kondensaattoreissa polariteetilla ei ole merkitystä – kumpi tahansa liitin voidaan kytkeä kumpaan tahansa johtimeen.
7. Kiinnitä kondensaattori asennustelineeseen tai pidikkeeseen. CBB60-sylinterikondensaattorit kiinnitetään yleensä metalli- tai muovihihnalla rungon ympärille.
8. Palauta virta ja testaa, että moottori käynnistyy ja toimii oikein. Jos moottori edelleen humisee tai ei käynnisty, tarkista keskipakokytkin, lämpöylikuormitus tai moottorin käämit ennen kuin otat uuden kondensaattorivian.

CBB60-kondensaattorien varastointi, käsittely ja kansainväliset standardit

Kondensaattorit ovat yleensä kestäviä komponentteja, mutta väärä varastointi voi heikentää niiden suorituskykyä ennen kuin ne asennetaan. Kalvokondensaattorit, kuten CBB60-sarja, ovat vähemmän herkkiä säilytysolosuhteille kuin alumiinielektrolyyttityypit, mutta muutamat varotoimet pidentävät säilyvyyttä merkittävästi.

• Säilytä viileässä, kuivassa ympäristössä, jonka lämpötila on 5–40 °C ja suhteellinen kosteus alle 75 %. Korkea kosteus pitkiä aikoja voi tunkeutua muovikoteloon ja tuoda kosteutta eristeeseen, mikä vähentää eristysvastusta.
• Vältä suoraa auringonvaloa tai UV-altistumista. UV-säteily heikentää polypropeenia ajan myötä, mikä voi vaikuttaa kalvon sähköisiin ominaisuuksiin.
• Pidä poissa syövyttävistä kemikaaleista, liuottimista ja suolasuihkuympäristöstä. Metalliset liittimet ja päätytulpat voivat syöpyä, mikä lisää kosketusvastusta.
• Kalvokondensaattorit, kuten CBB60-tyypit, eivät vaadi säännöllistä uudistamista (uudelleenjännitettä) alumiinielektrolyyttikondensaattorien tapaan, mikä tekee niistä anteeksiantavampia pitkäaikaisessa varastoinnissa. CBB60 1 µF kondensaattori, jota on säilytetty asianmukaisesti viisi vuotta, tulee toimia samalla tavalla kuin uusi.

Kansainväliset standardit ja sertifikaatit

Laadukkaat CBB60-kondensaattorit, jotka on tarkoitettu käytettäväksi kulutuslaitteissa, LVI-laitteissa ja teollisuusmoottoreissa, valmistetaan ja testataan vahvistettujen kansainvälisten standardien mukaisesti. Sertifioiduista lähteistä ostaminen varmistaa, että komponentti toimii etiketin mukaisesti ja sisältää tarvittavat turvallisuussuojat.

• IEC 60252-1 : Ensisijainen kansainvälinen standardi AC-moottorikondensaattoreille. Määrittää testausmenetelmät kapasitanssille, tan deltalle, eristysvastukselle, jännitekestävyydelle ja lämpötilan suorituskyvylle.
• GB/T 3667 : Kiinan kansallinen standardi, joka vastaa standardia IEC 60252-1, joka toimii suorana suunnitteluviitteenä CBB-sarjan kondensaattoreille.
• UL 810 : Pohjois-Amerikan standardi kondensaattoreille, vaaditaan Yhdysvalloissa myytäville tuotteille. UL-listatuissa CBB60-kondensaattoreissa on Kanadan UL-merkki ja cUL-merkintä.
• VDE : Saksan sähköinsinööriliiton sertifikaatti vaaditaan Euroopan markkinoilla oleville tuotteille. VDE-merkitty kondensaattori on läpäissyt tiukan riippumattoman testauksen.
• RoHS-yhteensopivuus : Varmistaa, että kondensaattorissa ei ole vaarallisia aineita, kuten lyijyä, elohopeaa, kadmiumia ja tiettyjä bromattuja palonestoaineita, joita tarvitaan Euroopan unionin alueella myytävissä tuotteissa.

Kun hankit 1 µF CBB60-kondensaattoria kaupalliseen tai teolliseen käyttöön, pyydä aina asiaankuuluvat sertifikaatit toimittajalta. Väärennetyt tai alikuntoiset kondensaattorit, joiden nimellisarvot väittävät virheellisesti, ovat dokumentoitu ongelma markkinoilla – 1 µF / 450 VAC:n nimetty kondensaattori, jonka nimellisarvo on vain 250 VAC, epäonnistuu normaaleissa käyttöolosuhteissa, mikä voi aiheuttaa moottorivaurioita tai jopa tulipalon suljetuissa koteloissa.
