CBB60-kondensaattori vesipumpulle: Valinta- ja vaihto-opas

Kyllä - a CBB60 kondensaattori ei ole yhteensopiva vain vesipumppujen kanssa; se on erityisesti suunniteltu heitä varten. Tämä käyntikondensaattori on vakiovalinta yksivaiheisiin vaihtovirtavesipumppumoottoreihin, joita käytetään asuinalueiden kaivojärjestelmissä, uima-allaspumpuissa, kastelulaitteissa ja suihkupumpuissa. Ilman toimivaa CBB60:tä useimmat näistä moottoreista eivät voi tuottaa vaihesiirtoa, joka tarvitaan tehokkaan pyörimisen käynnistämiseen tai ylläpitämiseen. Jos pumppu humisee, mutta ei käynnisty, käy kuumana, laukeaa katkaisijat tai yksinkertaisesti kuolee saapuessaan, viallinen CBB60-käyntikondensaattori on yksi ensimmäisistä testattavista ja vaihdettavista osista.

Mikä on a CBB60 kondensaattori ja miksi sillä on merkitystä pumpuille

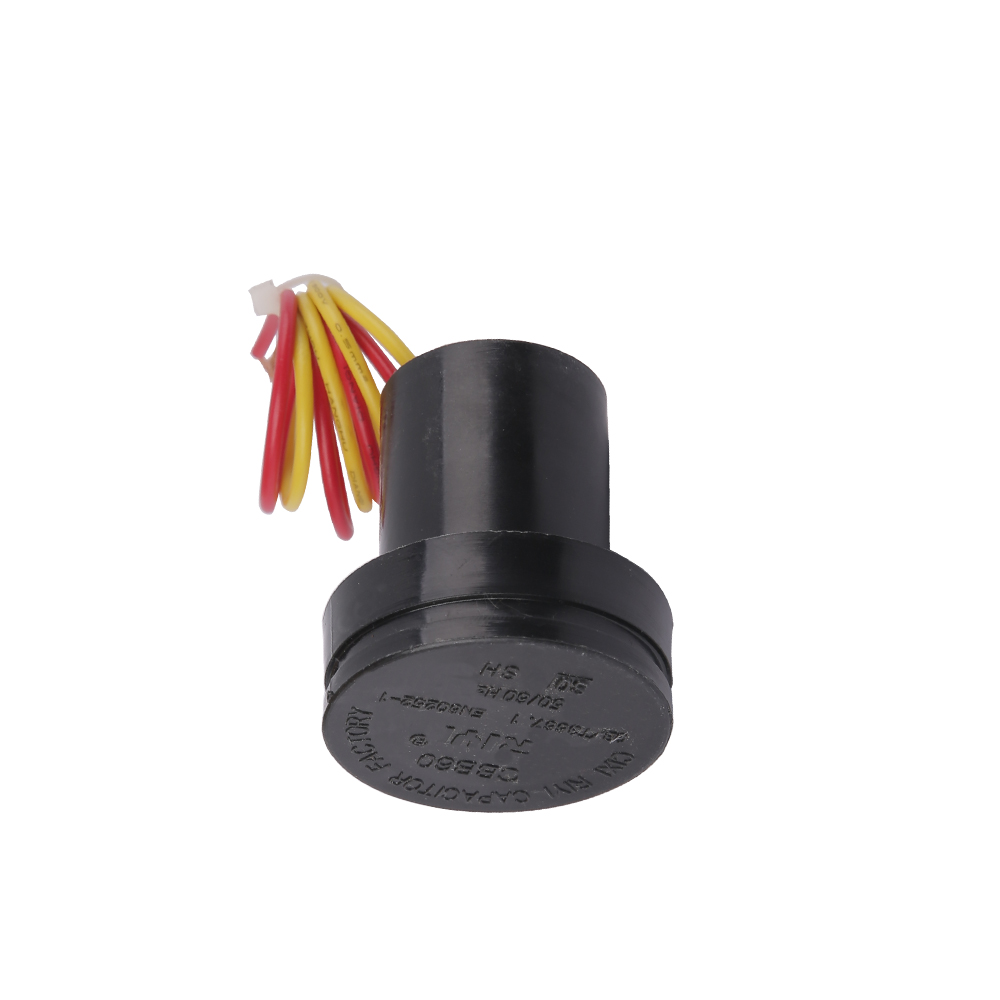

CBB60-kondensaattori on metalloitu polypropeenikalvokondensaattori, joka on sijoitettu sylinterimäiseen muovikoteloon ja joka on mitoitettu vaihtovirtamoottorikäyttöön. Nimitys "CBB60" noudattaa Kiinan kansallisen standardin (GB/T 3667) luokitusjärjestelmää, jossa "C" tarkoittaa kondensaattoria, toinen "B" tarkoittaa polypropeenikalvodielektristä materiaalia, kolmas "B" tarkoittaa metalloitua rakennetta ja "60" tarkoittaa AC-moottorikondensaattorien sarjastandardia.

Yksivaiheisessa oikosulkumoottorissa - jota useimmat kotitalouksien vesipumput käyttävät - staattorissa on vain yksi pääkäämi. Tämä luo sykkivän magneettikentän, ei pyörivän. Ilman vaihesiirtoa roottori ei voi määrittää pyörimissuuntaa, ja sen käynnistysmomentti on nolla. CBB60-käyntikondensaattori on kytketty sarjaan apukäämin (käynnistys) kanssa ja se luo tarvittavan 90 asteen sähköisen vaihe-eron kahden käämin välille. Tämä vaihe-ero tuottaa pyörivän magneettikentän, joka saa roottorin pyörimään tiettyyn suuntaan ja ylläpitää tasaista toimintaa kuormituksen alaisena.

Toisin kuin käynnistyskondensaattorit (jotka ovat elektrolyyttisiä ja kytkeytyvät vain hetkeksi käynnistyksen aikana), CBB60 pysyy jatkuvasti jännitteisenä käytön aikana. Tämä tarkoittaa, että sen on kestettävä täyttä nimellisjännitettä ja AC-aaltovirtaa pitkiä aikoja – joskus tunteja tai päiviä yhtäjaksoisesti – heikkenemättä. Sen polypropeenikalvodielektrisyys tekee tämän mahdolliseksi, tarjoten pienempi hajoamiskerroin, suurempi eristysvastus ja paljon parempi lämmönkestävyys verrattuna elektrolyyttisiin vaihtoehtoihin.

Tärkeimmät sähkövaatimukset, jotka sinun on vastattava

Väärän kondensaattorin valitseminen vesipumpun moottorille ei ole vain tehotonta - se voi polttaa moottorin käämit tai aiheuttaa itse kondensaattorin tuhoutuneen katastrofaalisen. Tässä ovat tärkeimmät tekniset tiedot:

Kapasitanssiarvo (µF)

Tämä on kriittisin määrittely. Vesipumppusovelluksissa käytetyt yleiset arvot vaihtelevat 6 µF - 100 µF , jossa useimmin havaitut arvot ovat 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF ja 40 µF. Moottorin valmistaja määrittää oikean arvon käämiimpedanssin, napamäärän ja nimellisvirran perusteella. Vastaa aina alkuperäistä arvoa tarkasti – 20 % määritettyä korkeamman tai alhaisemman kondensaattorin käyttäminen voi aiheuttaa ylikuumenemista, vähentynyttä vääntömomenttia tai värähtelynopeutta.

Toleranssi on tyypillisesti ±5 % laadukkaille CBB60-yksiköille. Vältä kondensaattoreita, joiden toleranssi on ±10 % tai suurempi tarkkuusmoottorisovelluksissa.

Jänniteluokitus (VAC)

Vesipumppujen vakiokondensaattorit CBB60 ovat mitoitettuja 250 VAC tai 450 VAC . 120 V:n yksivaihejärjestelmissä 250 VAC:n luokitus on minimi, mutta marginaaliksi suositellaan 450 VAC:ta. Käytä 220 V–240 V järjestelmissä vain 450 VAC laitteita. Älä koskaan vaihda alhaisemman jännitteen kondensaattoria edes väliaikaisesti - dielektrinen voi puhkaista millisekunneissa, mikä aiheuttaa oikosulun.

Taajuus (Hz)

Useimmat CBB60-kondensaattorit on mitoitettu 50 Hz:lle tai 60 Hz:lle tai molemmille. Pohjois-Amerikan pumput toimivat 60 Hz:llä; suurin osa Euroopasta, Aasiasta ja Afrikasta toimii 50 Hz:llä. 50 Hz:n kondensaattorin käyttö 60 Hz:n järjestelmässä on yleisesti hyväksyttävää, koska reaktanssi pienenee hieman, mutta tarkista aina tietolehti.

Käyttölämpötila-alue

Vakio CBB60 -kondensaattorit on mitoitettu alkaen -25 °C - 70 °C . Jos pumppusi toimii kuumassa pumppurakennuksessa, lähellä kattilaa tai lämpimässä ilmastossa, etsi laajennettuja yksiköitä, joiden lämpötila on 85 °C tai jopa 105 °C. Nimellislämpötilan ylittävä terminen hajoaminen on yksi tärkeimmistä syistä kondensaattorin varhaiseen vikaan.

Kuinka kertoa, jos CBB60 Run -kondensaattorisi on epäonnistunut

Vesipumppumoottoreiden kondensaattorivika kehittyy usein vähitellen, mutta joissain tapauksissa se voi olla äkillinen ja täydellinen. Oireiden varhainen tunnistaminen voi estää kalliita moottorivaurioita.

Oire 1 – Moottori humisee, mutta ei käynnisty

Tämä on klassinen merkki kondensaattorin epäonnistumisesta. Kuulet moottorin jännittävän ja tuottaa hiljaista huminaa, mutta akseli ei pyöri. Jos pyörität pumpun akselia manuaalisesti (virran ollessa ensin pois päältä), moottori tarttuisi ja käy - mikä osoittaa, että käämit ovat ehjät, mutta käynnistysmomentti puuttuu. Tämä johtuu avoimesta piiristä tai vakavasti heikentyneestä CBB60:sta, joka ei enää pysty tuottamaan tarvittavaa vaihesiirtoa.

Oire 2 — Moottori käynnistyy hitaasti tai kamppailee kuormituksen alaisena

Kondensaattori, joka on menettänyt merkittävän kapasitanssin – esimerkiksi pudonnut 25 µF:sta 18 µF:iin – saattaa silti antaa moottorin käynnistyä kuormittamattomissa olosuhteissa, mutta se kamppailee tai pysähtyy, kun vedenpainetta käytetään. Tämä ilmenee usein hitaana ylösajoajana, epäsäännöllisenä toimintana tai pumpun sammumisena paineen alaisena.

Oire 3 — Moottori ylikuumenee

Kun kapasitanssi poikkeaa nimellisarvostaan, virran tasapaino pää- ja apukäämien välillä häiriintyy. Moottori ottaa ylimääräistä virtaa kompensoidakseen, mikä tuottaa lämpöä. Viallisen tai heikentyneen CBB60:n kanssa käyvä moottori voi nousta 30–50 °C normaalin käyttötason yläpuolelle , nopeuttaa eristeen hajoamista ja laakerien kulumista.

Oire 4 – Näkyvä fyysinen vaurio

Tarkasta kondensaattorin runko suoraan. Yleisiä epäonnistumisen merkkejä ovat:

• Pulloinen tai halkeileva muovikotelo
• Palovammoja tai sulamista liittimien ympärillä
• Öljyä tai jäännöksiä vuotaa pohjasta (osoittaa sisäisen dielektrisen rikkoutumisen)
• Syöpyneet tai löysät liittimet

Mikä tahansa näistä visuaalisista vihjeistä vaatii välittömän vaihtamisen mittausarvoista riippumatta.

Oire 5 — Katkaisija laukeaa moottorin käynnistyessä

Oikosuljettu CBB60-kondensaattori luo lähes kuolleen oikosulun moottorin käämipiiriin, mikä aiheuttaa massiivisen syöttövirran, joka laukaisee välittömästi katkaisijan tai palaa sulakkeen. Jos pumppusi laukaisee jatkuvasti piirin suojauksen joka kerta, kun se yrittää käynnistyä, oikosuljettu kondensaattori on korkealla syyllisten luettelossa.

CBB60-kondensaattorin testaus yleismittarilla

Ennen kuin kulutat rahaa vaihtoon, varmista, että kondensaattori on todella viallinen. Näin testaat sen oikein.

Turvallisuus ennen kaikkea - Pura kondensaattori

Älä koskaan koske kondensaattorin liittimiin ennen purkamista. CBB60-kondensaattori, jonka nimellisjännite on 450 VAC, voi pitää latauksen, joka voi aiheuttaa vakavan iskun. Purkaminen turvallisesti: Kun virta on katkaistu täysin, käytä 10kΩ–20kΩ (nimellisteho vähintään 5W) vastusta, joka on kytketty liittimiin 5–10 sekunnin ajan. Vaihtoehtoisesti voit käyttää eristettyä ruuvimeisseliä silloittamaan liittimet hetkeksi – näet pienen kipinän, joka on normaalia ja vahvistaa purkauksen.

Kapasitanssitilan käyttö

Aseta digitaalinen yleismittari kapasitanssitilaan (yleensä merkitty symbolilla, joka muistuttaa kahta rinnakkaista viivaa). Irrota kondensaattori piiristä ja kosketa antureita jokaiseen liittimeen. Terveen CBB60:n pitäisi lukea ±5–10 %:n sisällä merkityistä kapasitanssistaan. Esimerkiksi 25 µF:n kondensaattorin pitäisi lukea välillä 22,5 µF ja 27,5 µF. Lukema, joka on huomattavasti tätä pienempi – esimerkiksi 15 µF 25 µF:n kondensaattorilla – osoittaa merkittävää huononemista. Lukema nolla tai OL (ylikuormitus) tarkoittaa avoimen piirin vikaa.

Resistanssitilan käyttäminen perustarkistuksena

Jos yleismittarissasi ei ole kapasitanssitoimintoa, vaihda vastus (Ω) -tilaan korkealla alueella (200 kΩ tai suurempi). Kosketa anturit liittimiin. Hyvä kondensaattori osoittaa vastuksen nousevan lähes nollasta useisiin satoihin kilohmeihin, kun se latautuu mittarin akusta – tämä latauskäyttäytyminen varmistaa, että kondensaattori ei ole oikosulussa tai auki. Lukema, joka pysyy nollassa (oikosulku) tai hyppää välittömästi OL:iin ilman latauskäyttäytymistä (avoin), osoittaa epäonnistumisen. Tämä menetelmä ei vahvista kapasitanssiarvoa, vain perustoimintoja.

Vaiheittainen vesipumppukondensaattorien vaihtoprosessi

CBB60-käyntikondensaattorin vaihtaminen on yksi yksinkertaisimmista vesipumpun korjauksista, jonka voit tehdä itse. Koko prosessi kestää yleensä alle 30 minuuttia.

1. Katkaise virta — Sammuta pumppua syöttävä virrankatkaisin ja tarkista jännitetesterillä. Älä luota yksin kytkimeen.
2. Paikanna kondensaattori — Useimmissa vesipumpuissa CBB60-kondensaattori sijaitsee pienessä kotelossa moottorin rungossa, usein kiinnitetty metallihihnalla tai pidikkeellä. Poista kansi paljastaaksesi sen.
3. Valokuvaa johdot — Ennen kuin irrotat mitään, ota selkeä kuva liittimien liitännöistä. Pumppujen CBB60-kondensaattoreissa on tyypillisesti kaksi tai kolme liitintä. Useimmat ovat ei-napaisia ​​(liittimet ovat vaihdettavissa), mutta vahvistaminen ennen irrottamista välttää sekaannukset.
4. Pura kondensaattori — Kuten yllä on kuvattu, käytä purkausvastusta tai silta varovasti liittimet poistaaksesi tallennettu varaus.
5. Irrota vanha kondensaattori — Irrota johdot (huomaa tai valokuva, mikä johto menee mihinkin liittimeen), löysää kiinnityshihnaa ja irrota vanha yksikkö.
6. Asenna uusi CBB60 — Aseta korvaava osa samaan suuntaan, kiristä kiinnityshihna ja liitä johdot uudelleen valokuvasi mukaisesti. Ei-napaisissa kaksinapaisissa yksiköissä johtojärjestyksellä ei ole sähköistä merkitystä.
7. Testaa pumppu — Palauta virta ja tarkkaile pumpun oikeanlaista käynnistystä, normaalia käyttövirtaa (mittaa puristinmittarilla, jos sellainen on) ja ylikuumenemisen tai epätavallisen äänen puuttumista.

Fyysinen koko ja asennus huomioon otettavat

CBB60-kondensaattorit ovat standardoidut sylinterimitat. Yleiset halkaisijat ovat 35 mm, 40 mm ja 50 mm, korkeudet vaihtelevat 60 mm - 115 mm. Suuremmat kapasitanssiarvot vievät suurempia koteloita. Kun tilaat vaihtoa, varmista, että fyysiset mitat sopivat pumpun kiinnitystelineeseen. Kondensaattori, jolla on oikeat sähköarvot, mutta 10 mm liian korkea, ei sovi alkuperäiseen koteloon , joten tarkista aina molemmat tekniset tiedot.

CBB60-kondensaattori vs. muut kondensaattorityypit moottorisovelluksiin

Kaikki moottorin kondensaattorit eivät ole samanlaisia. Erojen ymmärtäminen selittää, miksi CBB60 on oikea ja ainoa sopiva valinta jatkuvatoimiseen vesipumppukäyttöön.

CBB65:llä ja CBB61:llä on sama kalvorakenne kuin CBB60:llä, mutta ne eroavat kotelon suunnittelusta ja tyypillisestä sovelluksesta. CBB65 käyttää alumiinitölkkiä paremman lämmön hajauttamiseen kompressoriympäristöissä; CBB61 on litteä ja suunniteltu tuulettimen siipimoottoreille. CBB65:n korvaaminen CBB60:llä on sähköisesti mahdollista, jos kapasitanssi- ja jännitearvot täsmäävät , mutta fyysinen muoto ei välttämättä sovi. Älä koskaan korvaa CD60-käynnistyskondensaattoria käyntikondensaattorina – elektrolyyttieriste ylikuumenee ja epäonnistuu minuuteissa jatkuvan käytön aikana.

Tekijät, jotka aiheuttavat ennenaikaisen CBB60-kondensaattorivian pumppuissa

Kondensaattorien ennenaikaisen vioittumisen ymmärtäminen auttaa pidentämään käyttöikää ja välttämään toistuvia vaihtoja.

Jännitepiikit ja linjatransientit

Salamaniskut, sähkönvaihtotapahtumat ja moottorin taka-EMF-piikit voivat altistaa kondensaattorin eristeen jännitehuippuille, jotka ylittävät selvästi sen vakaan tilan nimellisarvon. Yksittäinen transientti kaksinkertaisella nimellisjännitteellä voi aiheuttaa osittaisen dielektrisen rikkoutumisen, mikä vähentää kapasitanssia pysyvästi. Alueilla, joilla on usein myrskyjä tai epävakaa sähkönsyöttö, moottorin kuormitukselle mitoitetun ylijännitesuojan asentaminen pumpun eteen on käytännöllinen suojatoimenpide.

Toiminta yli nimellislämpötilan

Jokainen 10 °C:n nousu nimelliskäyttölämpötilan yläpuolelle puolittaa karkeasti kondensaattorin odotetun käyttöiän – tämä on vakiintunut periaate, joka tunnetaan Arrhenius-sääntönä kondensaattorin vanhenemiselle. Normaali CBB60, jonka lämpötila on 70 °C, sijoitettuna pumpputaloon, jonka lämpötila saavuttaa 80 °C kesällä, vanhenee kaksi kertaa odotettua nopeammin. Jos asennat lämpimään ympäristöön, valitse aina kondensaattorit, joiden lämpötila on 85 °C tai korkeampi.

Toistuva Start-Stop-pyöräily

Vesipumput, joita ohjataan painekytkimillä järjestelmissä, joissa on alimitoitettu tai vesitiivis painesäiliö, voivat käynnistyä ja sammua kymmeniä kertoja tunnissa. Jokainen käynnistystapahtuma altistaa kondensaattorin käynnistysvirtatransientille. Vaikka CBB60-kondensaattorit on suunniteltu tätä varten, järjestelmät pyöräilevät yli 20–30 kertaa tunnissa aseta epänormaali jännitys eristeelle. Jos pumppusi pyörii lyhyesti, painesäiliön korjaaminen (lataaminen tai rakon vaihtaminen) vähentää kondensaattorin jännitystä merkittävästi.

Kosteuden ja kosteuden sisäänpääsy

CBB60-kondensaattorit käyttävät suljettua muovikoteloa, mutta vuosien käytön aikana kosteissa pumppukaivoissa tai ulkona olevissa koteloissa kosteus voi tunkeutua liittimiin. Kotelon sisällä oleva kosteus lisää dielektrisiä häviöitä ja edistää sisäisen metalloidun kalvon sähkökemiallista korroosiota. Kosteissa tiloissa olevat kondensaattorit tulee tarkastaa vuosittain ja vaihtaa ennakoivasti 5–7 vuoden välein, vaikka ne näyttäisivätkin toimivilta.

Väärä kapasitanssiarvo asennettu

Kondensaattorin asentaminen, jonka kapasitanssiarvo on määritettyä korkeampi, lisää virtaa apukäämin läpi sen suunnittelurajan yli, jolloin käämi ja itse kondensaattori kuumenevat. Pienemmän arvon asentaminen lisää pääkäämin virtaa. Kumpikin virhe nopeuttaa sekä kondensaattorin että moottorin käämien vikaa. Käytä aina moottorin valmistajan ilmoittamaa tarkkaa µF-arvoa - Älä koskaan pyörittele eteenpäin olettaen, että enemmän on parempi.

Laatustandardit ja sertifikaatit, jotka on otettava huomioon ostaessasi

CBB60-kondensaattoreiden markkinat sisältävät laajan valikoiman laatutasoja. Tässä on mitä kannattaa tarkistaa ennen ostamista.

• CQC-sertifikaatti — China Quality Certification Center -merkki on Kiinassa valmistettujen kondensaattoreiden perusta. Hyvämaineiset valmistajat sisällyttävät tämän etikettiin.
• CE-merkintä — Pakollinen Euroopan talousalueella myytäville tuotteille. Vahvistaa, että kondensaattori täyttää EU:n turvallisuus- ja EMC-direktiivit.
• UL-listaus — Underwriters Laboratories -sertifiointi Pohjois-Amerikan markkinoiden käyttöön. Tärkeää asuinrakennusten vakuutusvaatimusten kannalta.
• VDE-hyväksyntä — saksalainen sertifiointielin; yleinen eurooppalaisissa teollisuuslaitteissa käytetyissä kondensaattoreissa.
• Itsekorjautuva metalloitu kalvo — Etsi tuotekuvauksesta nimenomaan sana "itseparantuminen". Tämä ominaisuus tarkoittaa, että pienet paikalliset eristevauriot saavat metallikalvon haihtumaan vikakohdassa, mikä poistaa vian automaattisesti sen sijaan, että leviäisi kovana oikosulkuna. Tämä on moottorikäyttöisten kondensaattoreiden kriittinen turvallisuusominaisuus.
• Paloa hidastava kotelo — Muovikotelon tulee olla paloa hidastavasta materiaalista (UL94 V-0 -luokitus), joka rajoittaa palon leviämistä katastrofaalisen vian sattuessa.

Vältä tuntemattomien toimittajien kondensaattoreita, joissa ei ole sertifiointimerkintöjä, epämääräisiä teknisiä tietoja tai joiden hinnat ovat huomattavasti markkinoiden keskiarvoa alhaisemmat. CBB60-kondensaattori 1HP:n pumppumoottorille maksaa 5–20 USD lähteestä ja sertifikaateista riippuen. Yksiköt, joiden hinta on 1–2 dollaria samoilla eritelmillä, tulee suhtautua syvästi skeptisesti – vaarantuneet dielektriset materiaalit ja alamittaiset liittimet ovat yleisiä kustannussäästötoimenpiteitä, jotka johtavat varhaiseen vikaan tai palovaaraan.

Johdotuskonfiguraatiot CBB60-kondensaattoreille eri pumppumoottoreissa

Vaikka CBB60:n perustoiminto on sama kaikissa yksivaihemoottoreissa, johdotuskokoonpanot vaihtelevat moottorin suunnittelun mukaan.

Pysyvä jaettu kondensaattori (PSC) moottori

Tämä on yleisin kokoonpano vesipumppuissa. CBB60-käyntikondensaattori on jatkuvasti kytketty sarjaan apukäämin kanssa sekä käynnistystä että käyttöä varten. Ei käynnistyskondensaattoria eikä keskipakokytkintä. Piiri on yksinkertainen: Linja 1 liitetään pääkäämin toiseen päähän ja kondensaattorin yhteen napaan; toinen kondensaattoriliitin kytkeytyy apukäämin toiseen päähän; Linja 2 (neutraali) liitetään molempien käämien muihin päihin.

Kondensaattorin käynnistys, kondensaattorin käynnistys (CSCR) moottori

Suuremmat pumppumoottorit (yleensä yli 1 hv) käyttävät joskus sekä käynnistyskondensaattoria (CD60, elektrolyytti) että käyntikondensaattoria (CBB60). Käynnistyskondensaattori kytkeytyy pois päältä keskipakokytkimellä, kun moottori saavuttaa noin 75–80 % synkronisesta nopeudesta. CBB60 pysyy piirissä toiminnan ajan. Tässä kokoonpanossa kaksi kondensaattoria on kytketty rinnan käynnistyksen aikana, mikä antaa paljon suuremman kokonaiskapasitanssin ja käynnistysmomentin, ennen kuin käynnistyskondensaattori putoaa.
