Mikä on CBB60-kondensaattorin käyttöikä?

Kuinka kauan CBB60-kondensaattori kestää?

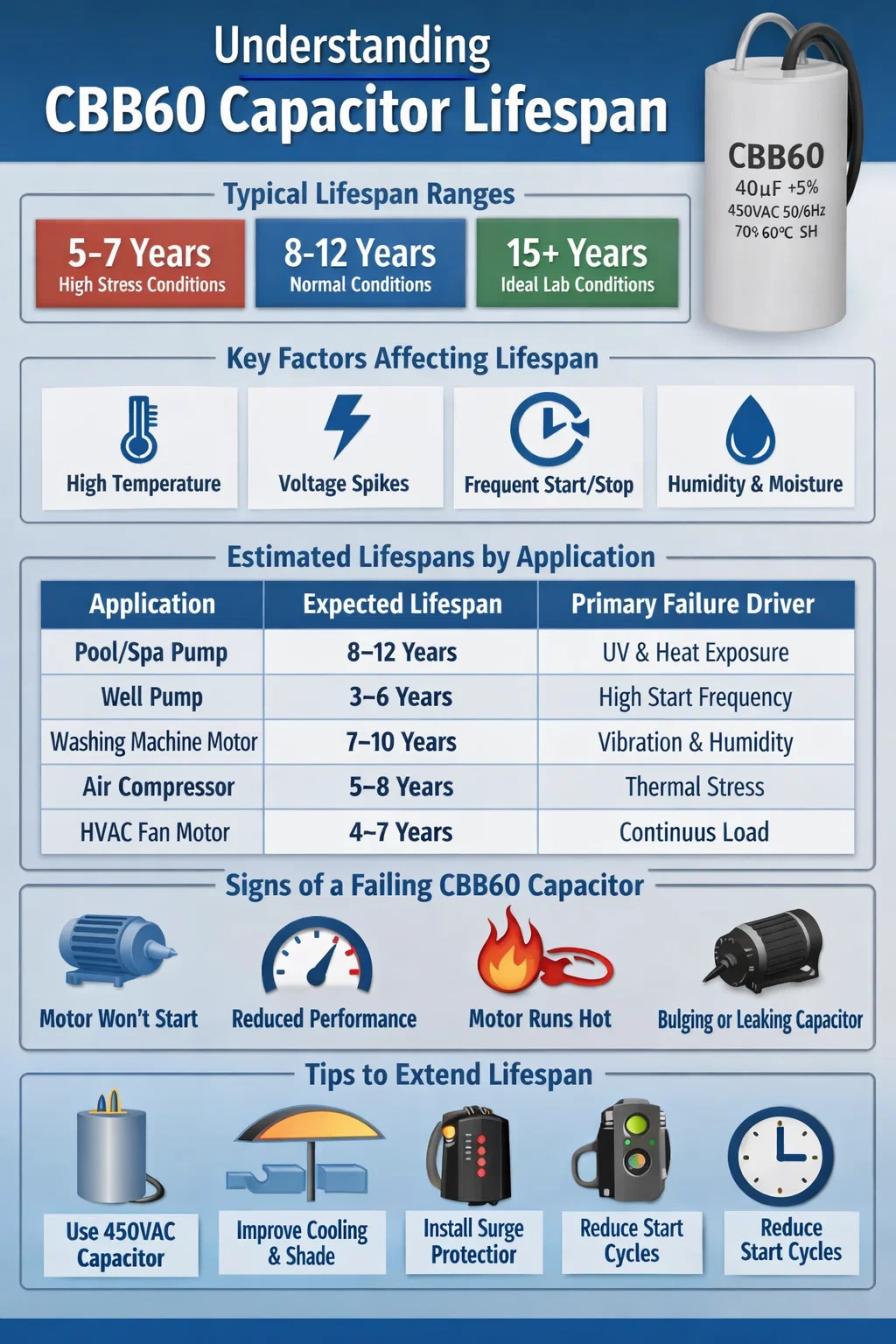

CBB60-kondensaattorin käyttöikä vaihtelee tyypillisesti 8-12 vuotta normaaleissa käyttöolosuhteissa, vaikka monet yksiköt epäonnistuvat aikaisemmin – usein 5–7 vuoden sisällä – joutuessaan alttiiksi lämpörasitukselle, jännitepiikkeille tai jatkuvalle suurelle kuormitukselle. Ihanteellisissa laboratorio-olosuhteissa säädetyssä lämpötilassa ja nimellisjännitteessä joidenkin CBB60-ajokondensaattorien käyttöikä on yli 15 vuotta. Tosimaailman asennusympäristöt kuitenkin harvoin täyttävät nämä ihanteelliset parametrit.

CBB60 on metalloitu polypropeenikalvokondensaattori, jota käytetään laajalti yksivaiheisissa vaihtovirtamoottoreissa – erityisesti vesipumpuissa, ilmakompressoreissa, pesukoneissa ja allaspumpuissa. Sen tehtävänä on tarjota vaihesiirto, joka tarvitaan moottorin tehokkaaseen käynnistämiseen ja käyttämiseen. Koska se toimii jatkuvasti AC-jännitteellä, sen heikkeneminen on asteittaista, mutta väistämätöntä.

CBB60-kondensaattorin käyttöiän ymmärtäminen on ratkaisevan tärkeää huollon ajoituksen, kustannusten hallinnan ja odottamattomien moottorivikojen estämisen kannalta. Epäonnistunut käyntikondensaattori ei vain pysäytä moottoria – se voi aiheuttaa moottorin käämien ylikuumenemisen ja palamisen, jolloin 10 dollarin osan vaihto muuttuu 200 dollarin moottorin korjaukseksi.

Mitkä tekijät määräävät CBB60 kondensaattori Elinikä

Mikään yksittäinen tekijä ei ohjaa CBB60-käyntikondensaattorin kestoa. Elinikä on kumulatiivinen seuraus lämpörasitusta, jännitteelle altistumisesta, kosteudesta ja käyttötavoista. Alla on kriittisimmät muuttujat:

Käyttölämpötila

Lämpötila on tuhoisin yksittäinen CBB60-kondensaattoriin vaikuttava voima. Useimmat CBB60-kondensaattorit on mitoitettu maksimikäyttölämpötilaan 70 °C , joidenkin premium-versioiden lämpötila on 85 °C tai jopa 105 °C. Arrheniuksen peukalosääntö kondensaattorin huononemisessa sanoo, että jokaista 10 °C:n käyttölämpötilan nousua kohden kondensaattorin käyttöikä puolittuu. Yksikkö, joka on suunniteltu 12 vuodeksi 40 °C:n lämpötilassa, voi kestää vain 6 vuotta 50 °C:ssa ja vain 3 vuotta 60 °C:ssa.

Ulkopumppusovellukset kuumassa ilmastossa ovat erityisen herkkiä. Suoraan auringonpaisteeseen tai huonosti tuuletettujen moottorikoteloiden sisään asennetut kondensaattorit voivat kokea ympäristön lämpötilan 20–30 °C ilman lämpötilaa korkeammalla, mikä lyhentää merkittävästi niiden käyttöikää.

Nimellisjännite vs. todellinen käyttöjännite

CBB60-kondensaattorit ovat yleisesti mitoitettuja 250VAC tai 450VAC . Kondensaattorin jatkuva käyttö nimellisjännitteellä tai sen lähellä nopeuttaa dielektrisen kalvon hajoamista. Jännitetransientit – kytkimien, salaman tai verkon epävakauden aiheuttamat piikit – voivat aiheuttaa osittaisia ​​purkaustapahtumia kalvokerroksissa ja kuluttaa asteittain eristemateriaalia jopa aiheuttamatta välitöntä vikaa.

450 VAC:n CBB60:n asentaminen 230 V:n järjestelmään tarjoaa merkittävän jännitemarginaalin, joka pidentää merkittävästi käyttöikää verrattuna 250 VAC:n käyttöön samassa sovelluksessa.

Käyttöjakso ja käynnistystaajuus

CBB60-kondensaattori, jota käytetään pumpussa, joka käynnistyy ja pysähtyy 50 kertaa päivässä, kokee paljon enemmän rasitusta kuin kondensaattori, joka on käynnissä yhtäjaksoisesti 8 tuntia. Jokaisessa käynnistysjaksossa on käynnistysvirtapiikki ja lämpöjakso. Korkeataajuiset käynnistyssovellukset – kuten painesäiliökaivon pumput tai uima-allasjärjestelmät ajastimella – voivat tyhjentää kondensaattorin 3-5 vuotta , riippumatta sen nimelliskäyttöiästä.

Kosteus ja ympäristöaltistus

Kosteuden tunkeutuminen kondensaattorin koteloon aiheuttaa sisäisen kalvon ja johtoliitäntöjen sähkökemiallista korroosiota. Kosteissa ympäristöissä käytettävät CBB60-kondensaattorit – allaspumppumoottorit, kastelujärjestelmät, ulkokompressorit – tarvitsevat asianmukaiset IP-suojakotelot. Ilman riittävää tiivistystä kosteus voi lyhentää käyttöikää 30–50 % verrattuna kuiviin sisäasennuksiin.

Valmistuslaatu ja kapasitanssitoleranssi

Kaikkia CBB60-kondensaattoreita ei ole valmistettu saman standardin mukaan. Varmentamattomien toimittajien budjettiyksiköissä käytetään usein ohuempaa dielektristä kalvoa, alhaisemman puhtausasteen polypropeenia ja huonompaa loppuspray-metallointia. Nämä yksiköt voivat alkaa osoittaa merkittävää kapasitanssin poikkeamaa – ensisijaista ikääntymisen indikaattoria – 2–3 vuoden kuluessa. Ensiluokkaiset CBB60-kondensaattorit, joiden kapasitanssitoleranssi on ±5 % ja joissa on UL/TÜV-sertifiointi, säilyttävät yleensä vakaan suorituskyvyn paljon pidempään kuin sertifioimattomat vaihtoehdot, joiden toleranssi on ±10 % tai suurempi.

CBB60-kondensaattorin käyttöikä sovellustyypin mukaan

Eri sovellukset altistavat CBB60-ajokondensaattorin erilaisille jännitysprofiileille. Alla olevassa taulukossa on yhteenveto odotetuista reaalimaailman elinkaareista yleisissä käyttötapauksissa:

Merkkejä siitä, että CBB60-kondensaattori on viallinen tai on jo epäonnistunut

Koska CBB60-ajokondensaattori heikkenee vähitellen, varhaiset oireet on helppo jättää huomiotta. Siihen mennessä, kun moottori kieltäytyy käynnistymästä kokonaan, moottorin käämeihin voi olla jo kohdistunut merkittävää rasitusta. Varhaisten varoitusmerkkien tunnistaminen mahdollistaa ennakoivan korvaamisen ennen toissijaisten vaurioiden syntymistä.

Moottori kamppailee tai ei käynnisty

Ilmeisin oire. Moottori, joka humisee äänekkäästi, mutta ei pyöri, tai moottori, joka käynnistyy vasta useiden yritysten jälkeen, on lähes aina tekemisissä heikon tai tyhjäkäynnin kondensaattorin kanssa. Pumppusovelluksissa tämä ilmenee usein pumpun surinana ilman veden virtausta.

Alennettu moottorin suorituskyky tai nopeus

Kondensaattori, joka on menettänyt merkittävän kapasitanssin – esimerkiksi pudonnut nimellisarvosta 25 µF arvoon 18 µF – saattaa silti sallia moottorin käynnistymisen, mutta vähentyneellä vääntömomentilla ja tehokkuudella. Pumppu voi tuottaa huomattavasti vähemmän painetta tai virtausnopeutta. Ilmakompressorin käyttöpaineen saavuttaminen voi kestää kauemmin. Nämä suorituskyvyn laskut johtuvat usein mekaanisesta kulumisesta, kun todellinen syy on kondensaattorin heikkeneminen.

Moottori käy kuumana

Viallinen CBB60-kondensaattori pakottaa moottorin ottamaan suurempaa virtaa kompensoidakseen heikentynyttä vaihesiirtotehokkuutta. Tämä ylivirta ilmenee moottorin kohonneena lämpötilana. Jos moottorin kotelo, joka normaalisti käy kosketettaessa lämpimänä, on kuumentunut liian kuumaksi, tarkista kondensaattori ennen kuin oletat, että moottorin laakerit tai käämit ovat viallisia.

Kondensaattorissa näkyy fyysisiä vaurioita

Tarkasta kondensaattori suoraan. Keskeisiä visuaalisia osoittimia epäonnistumisesta ovat:

• Pulloinen tai vääntynyt muovikotelo
• Halkeamia tai halkeamia kotelossa
• Värimuutoksia tai palamisjälkiä liittimien ympärillä
• Öljyinen jäännös tai vuoto (harvinainen kalvokondensaattoreissa, mutta mahdollista äärimmäisissä vioissa)
• Syöpyneet tai löysät liittimet

Mikä tahansa näistä fyysisistä merkeistä osoittaa, että kondensaattori on vaihdettava välittömästi, riippumatta siitä, onko moottori käynnissä.

Kapasitanssin mittaus toleranssin ulkopuolella

Lopullinen testi. Mittaa todellinen kapasitanssi digitaalisella kapasitanssitoiminnolla varustetulla yleismittarilla tai erityisellä kondensaattorin testerillä ja vertaa sitä tarraan painettuun nimellisarvoon. Kondensaattori lukee enemmän kuin 10 % alle nimellisarvon tulee katsoa huonontuneeksi ja korvata. Yli 20 % alhainen lukema selittää lähes varmasti moottorin suorituskykyongelmia. Esimerkiksi 30 µF CBB60 lukema 22 µF on ylittänyt käyttöikänsä.

Kuinka testata CBB60-ajokondensaattori oikein

CBB60-kondensaattorin testaus on yksinkertaista oikeilla työkaluilla ja turvatoimilla. Kondensaattori säilyttää varauksen ja se on purettava turvallisesti ennen käsittelyä.

Vaiheittainen testausmenettely

1. Katkaise virta moottorista ja odota vähintään 60 sekuntia.
2. Pura kondensaattori kytkemällä hetkeksi 20 000 ohmin vastus sen liittimiin – älä koskaan oikosulje sitä suoraan.
3. Irrota kondensaattori piiristä irrottamalla sen johdot.
4. Aseta yleismittari kapasitanssitilaan (µF).
5. Liitä mittarin anturit kondensaattorin liittimiin (napaisuudella ei ole väliä AC-kalvokondensaattoreiden kohdalla).
6. Lue mitattu arvo ja vertaa sitä kondensaattorin tarraan painettuihin arvoihin.
7. Vaihda, jos mitattu arvo on yli 10 % alle nimellisarvon.

40 µF CBB60:lle hyväksyttävä alue on tyypillisesti 36 µF - 44 µF . 33 µF:n lukema merkitsee heikkenemistä. 15 µF:n lukema tarkoittaa lähes täydellistä kondensaattorivikaa.

Jotkut LVI-teknikot ja moottoriasiantuntijat testaavat myös vastaavaa sarjavastusta (ESR), joka kasvaa dielektrisen kalvon ikääntyessä. Korkea ESR jopa yksikössä, jonka kapasitanssi on hyväksyttävä, voi silti aiheuttaa suorituskykyongelmia – vaikka tämä testi vaatii erillisen ESR-mittarin tavallisen yleismittarin sijaan.

Kuinka pidentää CBB60-kondensaattorin käyttöikää

Useat yksinkertaiset käytännöt voivat pidentää merkittävästi CBB60-kondensaattorin käyttöikää, lykätä vaihtokustannuksia ja vähentää suunnittelemattomia seisokkeja.

Yliarvosta jännite

Käytä kaikissa 230 V:n sovelluksissa 450 VAC:n CBB60:tä 250 VAC:n sijaan. Ylimääräinen jännitekorkeus vähentää dramaattisesti dielektristä rasitusta. Kustannusero on minimaalinen - tyypillisesti 1–3 dollaria -, kun taas käyttöiän hyöty voidaan mitata vuosissa.

Paranna lämmönhallintaa

Mikäli mahdollista, asenna moottori ja kondensaattori varjostettuihin, tuuletettuihin paikkoihin. Yksinkertaisen varjostimen lisääminen ulkopumpun moottorin päälle voi alentaa ympäristön lämpötilaa 10–15 °C, mikä Arrhenius-suhteen mukaan voi kaksinkertaistaa kondensaattorin käyttöiän. Varmista, että moottorikoteloissa on riittävä ilmavirtaus ja että ne eivät ole täynnä lämpöä vangitsevaa eristemateriaalia.

Käytä ylijännitesuojaa tai varistoria

Metallioksidivaristorin (MOV) tai koko piirin ylijännitesuojan asentaminen moottorin eteen suojaa CBB60:tä jännitetransienteilta. Tämä on erityisen tärkeää alueilla, joilla on usein ukkosmyrskyjä tai epävakaa verkkovirta. MOV puristaa jännitepiikit ennen kuin ne voivat rasittaa kondensaattorin dielektristä kalvoa.

Vähennä tarpeettomia käynnistysjaksoja

Kaivopumppujärjestelmissä painesäiliön tilavuuden lisääminen vähentää päivittäisten käynnistysjaksojen määrää. Oikean kokoinen painesäiliö voi leikata päivittäin 80:stä alle 20:een, mikä pidentää merkittävästi kondensaattorin käyttöikää. Allaspumpuissa sama hyöty saavutetaan käyttämällä pidempiä yksittäisiä jaksoja useiden lyhyiden kierrosten sijaan.

Ajoita ennakoiva korvaaminen

Vian odottamisen sijaan vaihda CBB60-kondensaattorit ennaltaehkäisevästi. Korkean käyttöjakson sovelluksissa on järkevää vaihtaa 5 vuoden välein. Kausikäyttöisille pumpuille 8–10 vuoden välein. CBB60-kondensaattori maksaa tyypillisesti välillä 5 dollaria ja 25 dollaria kapasitanssin ja jännitteen nimellisarvosta riippuen — murto-osa moottorin käämin korjauksen tai moottorin täydellisen vaihdon kustannuksista, jotka johtuvat viallisen kondensaattorin aiheuttamasta.

Vaihdettavan CBB60-kondensaattorin valitseminen

Kun vaihdat epäonnistuneen CBB60:n, teknisten tietojen oikea vastaavuus on ratkaisevan tärkeää. Väärän kapasitanssiarvon käyttäminen - jopa hieman - vaikuttaa moottorin käynnistysmomenttiin ja käyntitehokkuuteen. Alimittaisen nimellisjännitteen käyttäminen voi aiheuttaa uuden laitteen ennenaikaisen rikkoutumisen.

Tärkeimmät yhteensopivat tekniset tiedot

• Kapasitanssi (µF): Sen on vastattava tarkasti alkuperäistä arvoa tai pysyttävä ±5–10 prosentin sisällä. Yleiset CBB60-arvot vaihtelevat välillä 1 µF - 100 µF. Älä korvaa toisella arvolla tarkistamatta moottorin valmistajan tietoja.
• Nimellisjännite (VAC): Sen on oltava yhtä suuri tai suurempi kuin alkuperäinen arvo. Päivitys 250 VAC:sta 450 VAC:iin 230 V:n järjestelmässä on hyväksyttävää ja hyödyllistä.
• Taajuus: Varmista 50 Hz:n tai 60 Hz:n yhteensopivuus verkkotaajuudestasi riippuen.
• Fyysinen koko: Vaihteen on sopia fyysisesti kondensaattorin asennustelineeseen. CBB60-kondensaattorit ovat soikeat, pyöreät ja suorakaiteen muotoiset kotelot, joiden mitat vaihtelevat.
• Lämpötilaluokitus: Kuumissa ympäristöissä valitse yksikkö, jonka lämpötila on 85 °C tai 105 °C normaalin 70 °C:n sijaan.
• Sertifiointi: Etsi UL-, CE- tai TÜV-merkinnät vähimmäislaadunvarmistusindikaattoreina.

Vältä houkutusta ostaa halvin saatavilla oleva vaihtoehto. Merkittömät CBB60-kondensaattorit, joita myydään erittäin alhaisilla hinnoilla, ovat usein kapasitanssiarvoja, jotka poikkeavat toleranssin ulkopuolelle 1–2 vuoden kuluessa, mikä käynnistää vikasyklin nopeasti uudelleen. Sijoittaminen tunnustetun valmistajan – kuten Vishay, Kemet, Epcos tai Shengye – laatuyksikköön tarjoaa paremman luotettavuuden ja todellisen 8–12 vuoden käyttöiän.

CBB60 vs. muut ajokondensaattorityypit: käyttöiän vertailu

CBB60 on metalloitu polypropeenikalvokondensaattori. Sen ymmärtäminen verrattuna muihin teknologioihin auttaa hahmottamaan sen elinikäodotuksia kontekstuaalisesti.

CBB60:n polypropeenikalvorakenne antaa sille merkittävän käyttöiän edun perinteisiin elektrolyytti- tai öljytäytteisiin paperikondensaattoreihin verrattuna. Sen tärkein ominaisuus - itsehoitokyky — tarkoittaa, että jännitepiippujen aiheuttamat pienet eristehäiriöt korjataan automaattisesti ohuen metallikerroksen paikallisen höyrystymisen avulla, jolloin kondensaattori voi jatkaa toimintaansa sellaisten tapahtumien jälkeen, jotka tuhoavat pysyvästi muut kondensaattorityypit.

Yleiset CBB60-kondensaattorin vikatilat selitetty

CBB60-kondensaattorien vikaantumisen ymmärtäminen auttaa ennustamaan käyttöiän loppua ja erottamaan asteittaisen heikkenemisen ja äkillisen katastrofaalisen vian.

Asteittainen kapasitanssin menetys

Yleisin vikatila. Vuosien käytön aikana metalloitu polypropeenikalvo hajoaa hitaasti sähkökemiallisesti. Metallointikerros - tyypillisesti alumiinia tai sinkkiä - hapettuu vähitellen ja vetäytyy kalvon reunoista sisäänpäin, mikä vähentää tehollista levypinta-alaa ja siten kapasitanssia. Tämä prosessi kiihtyy lämmön vaikutuksesta. CBB60, joka aloittaa käyttöiän 25 µF:ssa, voi ajautua 22 µF:iin 5 vuoden kuluttua ja 18 µF:iin 10 vuoden kuluttua kuumassa ympäristössä.

Avoimen piirin vika

Kun CBB60 ei avaudu, se tarjoaa nollakapasitanssia. Moottori ei saa vaihesiirtoapua ja tyypillisesti joko kieltäytyy käynnistymästä tai käynnistyy hyvin hitaasti liiallisella huminalla. Avoimet viat johtuvat usein sisäisten johtoliitäntöjen väsymismurtumista, napojen korroosiosta tai itsekorjautumisreservin täydellisestä loppumisesta liian monen jännitetransientin jälkeen.

Oikosulkuvika

Harvempi mutta vaarallisempi. Oikosulkuinen CBB60 luo matalaresistanssisen reitin vaihtovirtalähteen poikki ja ottaa erittäin korkeaa virtaa, joka voi laukaista katkaisijat, vahingoittaa johtoja tai tuhota moottorin käynnistyskäämit sekunneissa. Kalvokondensaattorien oikosulkuviat johtuvat useimmiten katastrofaalisista ylijännitetapahtumista – salamaniskuista, voimakkaista virtapiikeistä – jotka ylittävät itsekorjausmekanismin ja lyövät pysyviä johtavia polkuja dielektrisen kalvon läpi.

Thermal Runaway

Erityinen vikareitti, jossa sisäinen lämmöntuotto – joka johtuu kasvavasta ESR:stä kondensaattorin ikääntyessä – kiihdyttää edelleen hajoamista, mikä puolestaan tuottaa enemmän lämpöä. Tämä positiivinen takaisinkytkentäsilmukka voi aiheuttaa nopean vian etenemisen. Se on yleisin kondensaattoreissa, jotka toimivat jo lähellä niiden lämpötilakattoa. Lämpökarkailu tuottaa usein tyypillisen pullistuneen tai halkeilevan kotelon, joka näkyy epäonnistuneissa yksiköissä.

Huoltoaikataulusuositukset CBB60-kondensaattoreille

CBB60-ajokondensaattorien ennakoiva huolto on yksinkertaista ja kestää alle 15 minuuttia tarkastusta kohden. Aikainvestointi on paljon pienempi kuin odottamattoman laitevian aiheuttamat kustannukset ja häiriöt.

Vuositarkastus (kaikki hakemukset)

• Tarkasta silmämääräisesti fyysisten vaurioiden, muodonmuutosten tai värimuutosten varalta
• Tarkista liitännät korroosion tai löysyyden varalta
• Huomaa kaikki muutokset moottorin käynnistyskäyttäytymisessä tai suorituskyvyssä
• Varmista, että kotelon tuuletus on esteetön

3 vuoden välein (korkeakäyttöiset tai ulkokäyttöiset sovellukset)

• Mittaa kapasitanssi yleismittarilla ja kirjaa arvo ylös
• Vertaa nimellisarvoon – vaihda, jos yli 10 % alle spesifikaation
• Seuraa trendiä: yksikkö, joka oli 24 µF (luokitus 25 µF) kolme vuotta sitten ja on nyt 21 µF, hajoaa odotettua nopeammin

Ennaltaehkäisevän vaihdon aikajana

• Kaivopumput ja nopeat sovellukset: vaihda jokainen 4-5 vuotta
• Allaspumput ja kausivarusteet: vaihda jokainen 7-8 vuotta
• Vähäkäyttöiset sisäsovellukset: vaihda jokainen 10 vuotta tai ensimmäisistä ajelehtien merkeistä
• Kaupalliset LVI-järjestelmät: sovita vaihto kompressorin tai moottorin huoltoaikatauluihin

Kondensaattorien asennuspäivien ja mitattujen kapasitanssiarvojen kirjaaminen ajan mittaan on tehokas käytäntö useita pumppu- tai moottorijärjestelmiä valvoville kiinteistöpäälliköille. Kuvioiden tunnistus eri laitteissa paljastaa nopeasti, mitkä asennusympäristöt ovat vaikeimmat kondensaattoreille, mikä mahdollistaa kohdennettuja parannuksia jäähdytykseen tai suojaukseen.
