Kuinka kytket CBB60-kondensaattorin?

Suora vastaus: Kuinka a CBB60 kondensaattori Yhdistää

CBB60-kondensaattori kytketään rinnan moottorin apukäämin (ajo-) käämin poikki – ei sarjassa päävirtajohdon kanssa. Sen kaksi liitintä ovat polarisoimattomia, joten positiivista tai negatiivista ei ole syytä huoleen. Toinen liitin menee moottorin apukäämin johtoon ja toinen verkkojänniteliittimeen (sama piste, joka syöttää pääkäämiä). Tämä luo vaihesiirron, jonka moottori tarvitsee tuottaakseen vääntömomentin ja toimiakseen tehokkaasti.

Yleisimmässä tilanteessa – yksivaiheinen pumppumoottori ulkoisella kondensaattorikotelolla – tuleva jännitteellinen johto ja moottorin apujohto laskeutuvat molemmat CBB60:een, kun taas nolla kytkeytyy suoraan moottorin yhteiseen liittimeen. Moottori käy, koska kondensaattorin läpi kulkeva virta johtaa syöttöjännitettä noin 90 astetta, mikä tuottaa pyörivän magneettikentän, jota yksivaiheinen syöttö ei yksin pysty luomaan.

Ennen kuin kosketat johtoja, katkaise katkaisija, varmista yleismittarilla nollajännite moottorin liittimistä ja pura kondensaattori 20 000 ohmin vastuksen kautta. Ladattu CBB60, jonka nimellisjännite on 450 VAC, voi pitää tappavan jännitteen tuntikausia virran katkaisun jälkeen.

Miksi CBB60-kondensaattori on olemassa piirissä

Yksivaiheiset vaihtovirtamoottorit eivät voi käynnistyä itsestään. Yksivaiheinen syöttö tuottaa sykkivän magneettikentän, joka vaihtaa suuntaa 100 tai 120 kertaa sekunnissa (riippuen 50 Hz tai 60 Hz verkkotaajuudesta), mutta jolla ei ole luontaista kiertoa. Saadakseen roottorin pyörimään, moottori tarvitsee kaksi magneettikenttää, jotka on siirretty sekä tilassa että ajassa – mikä simuloi tehokkaasti kaksivaiheista tehoa.

CBB60-ajokondensaattori tarjoaa aikasiirtymän. Koska kondensaattorin läpi kulkeva virta johtaa jännitteen sen yli noin 90 astetta, apukäämin virta ei ole vaiheessa pääkäämin virran kanssa. Nämä kaksi offset-virtaa luovat kaksi spatiaalisesti erotettua magneettikenttää, jotka yhdessä tuottavat pyörivän vaikutuksen, vetäen roottorin liikkeelle ja ylläpitäen sitä koko toiminnan ajan.

Toisin kuin käynnistyskondensaattori – joka kytketään pois piiristä keskipakokytkimellä, kun moottori saavuttaa noin 75 % nimellisnopeudesta – CBB60 pysyy kytkettynä jatkuvasti käytön aikana. Tästä syystä se käyttää metalloitua polypropeenikalvorakennetta elektrolyyttisen kemian sijaan: sen on siedettävä jatkuvaa vaihtovirtajännitettä hajoamatta. Pumppumoottorien yleiset CBB60-luokitukset 6 µF - 100 µF , joiden jännite on 250 VAC tai 450 VAC.

Ennen aloittamista kerättävät työkalut ja materiaalit

Oikeiden varusteiden saaminen käsillä ennen aloittamista estää työn välissä tapahtuvan improvisoinnin, joka johtaa vaarallisiin oikopolkuihin.

• Digitaalinen yleismittari AC jännitteen ja kapasitanssin (µF) mittaustoiminnoilla
• Purkausvastus: 20 000 ohmia (20 kΩ), mitoitettu vähintään 5 W:lle , eristetyillä johdoilla
• Eristetyt ruuvimeisselit (tasapää ja Phillips)
• Langanpoistaja ja räikkäpuristustyökalu
• Lapaliittimet, jotka sopivat CBB60-liittimiin (tyypillisesti 6,3 mm naaraslapio)
• Sähköteippi tai liima lämpökutistuva letku
• Puristusampeerimittari (asennuksen jälkeiseen virran tarkistamiseen)
• Moottorin kytkentäkaavio — painettu tyyppikilven tarraan, liittimen kannen sisäpuolelle tai moottorin dokumentaatioon
• Kumipohjaiset jalkineet ja jännitteelliset eristetyt käsineet
• Katkaisijan lukitus-/merkintälaite, jos työskennellään jaetussa tai kaupallisessa ympäristössä

Valokuvaa olemassa oleva johdotus vähintään kahdesta kulmasta ennen kuin irrotat mitään. Ahtaissa kytkentärasioissa tai ulkoisissa kondensaattorikoteloissa tämä kuva on paljon arvokkaampi kuin yrittää rekonstruoida johdotuksia muistista.

Vaiheittainen kytkentämenettely pumppumoottorille

Tämä menettely kattaa yleisimmän CBB60-asennuksen: yksivaiheisen vesipumpun tai allaspumpun moottorin joko ulkoisella kondensaattorikotelolla tai kondensaattorilla suoraan moottorin liitäntärasian sisällä. Sama logiikka pätee ilmakompressoreihin, pesukoneisiin ja LVI-puhallinmoottoreihin.

Vaihe 1 – Katkaise virta ja vahvista nollajännite

Kytke moottoria syöttävä katkaisija pois päältä. Käytä lukituslaitetta, jos sellainen on käytettävissä. Aseta yleismittari AC-jännitteelle ja mittaa moottorin tuloliittimet. Lukeman tulee olla 0 V ennen kuin jatkat. Älä luota siihen, että kytkin tai ajastin on off-asennossa – tarkista suoraan mittarista.

Vaihe 2 – Pura olemassa oleva kondensaattori

Pidä purkausvastusta kiinni sen eristetystä rungosta. Kosketa yhtä johtoa kumpaankin kondensaattorin liittimeen samanaikaisesti ja pidä sitä painettuna vähintään 5 sekuntia. Anturi sitten liittimien yli yleismittarin ollessa asetettuna tasajännitteeseen – varmista, että lukema on 0 V:ssa tai lähellä sitä, ennen kuin irrotat johtoja tai kosketat liittimiä suoraan.

Vaihe 3 – Dokumentoi olemassa oleva johdotus

Ota selkeitä valokuvia. Jos johtojen värit ovat epäselviä tai useat johdot jakavat saman liittimen, kiinnitä jokaiseen johtimeen pieni maalarinteippitarra, ennen kuin poistat mitään. Huomaa, mitkä johdot on kytketty kuhunkin kondensaattorin liittimeen ja mihin näiden johtojen muut päät menevät piirissä.

Vaihe 4 - Irrota vanha kondensaattori

Vedä lapioliittimet irti kondensaattorin liittimistä. Jos ne ovat syöpyneet ja vastustavat irrotusta, käytä eristettyjä pihtejä tarttumaan liittimen runkoon – älä koskaan vedä itse johdosta, koska se voi rikkoa puristuksen. Ruuvaa tai irrota kiinnitysteline ja irrota vanha kondensaattori. Aseta se sivuun; älä oikosulje sen liittimiä yhteen tai laita sitä löysästi metalliseen työkalulaatikkoon.

Vaihe 5 – Tunnista moottorin liittimet

Paikanna moottorin riviliitin ja sovita tarrat kytkentäkaavioon. Kolmijohdinmoottorin (yleisin kokoonpano) liittimet ovat:

• Yleinen (C): Jaettu yhteys pää- ja apukäämien välillä; kytketään neutraaliin
• Pää (M tai R): Pääkäämin vapaa pää; liitetään verkkojännitteeseen
• Aloita/juoksu (S): apukäämin vapaa pää; liitetään yhteen CBB60:n liittimeen

Jos liitintarrat puuttuvat tai eivät ole luettavissa, tunnista ne vastusmittauksella. Mittaa vastus kaikkien kolmen johdinparin välillä. Pari kanssa suurin vastustuskyky on M–S (molemmat käämit sarjassa). Pienimmän resistanssin pari on C–M (pelkästään pääkäämi, raskaampi lanka). Väliresistanssi on C–S (pelkästään apukäämi). Kahden alimman lukeman yhteinen johto on C.

Vaihe 6 – Tee CBB60-liitännät

Kondensaattorikäyttöisen yksivaihemoottorin vakioliitäntä:

• CBB60 terminaali 1 → Moottorin apukäämin liitin (S tai Z1)
• CBB60 terminaali 2 → Verkkojännitteen liitin (L1, sama liitin, joka syöttää pääkäämiä)
• Neutraali (N) → Moottorin yhteinen (C) liitin suoraan, ei kondensaattorin kautta

Purista uudet lapion liittimet johtojen päihin, jos vanhat ovat syöpyneet tai vääntyneet. Työnnä jokainen lapioliitin kokonaan kondensaattorin liittimeen, kunnes se napsahtaa paikalleen tai lujasti vastusta. Kevyellä sormipainalluksella irrotettava liitin ei ole kunnolla paikallaan.

Vaihe 7 – Kiinnitä kondensaattori kunnolla

Kiinnitä CBB60 kiinnikkeeseensä tai hihnaan, jotta se ei pääse tärisemään vapaasti. Moottorin tärinä, joka välittyy tukemattomaan kondensaattoriin, väsyttää sisäisiä johtoliitäntöjä ajan myötä, mikä lopulta aiheuttaa avoimen piirin vian. Varmista, että kondensaattorin runko ei kosketa kuumia moottoripintoja, teräviä metallireunoja tai liikkuvia osia, kuten tuulettimen lapoja tai hihnakäyttöjä.

Vaihe 8 – Palauta virta ja testaa toiminta

Vaihda liittimen kansi tai sulje kondensaattorikotelo. Palauta virta katkaisijaan ja tarkkaile moottorin käynnistymistä. Sen pitäisi saavuttaa täysi nopeus 1–3 sekunnissa ilman epäröintiä, huminaa tai toistuvia yrityksiä. Pumpussa veden virtauksen tulee alkaa välittömästi. Jos moottori humisee pyörimättä, katkaise virta välittömästi – se ottaa lukitun roottorin virtaa (yleensä 5–7 kertaa normaalikäyntivirta) ja ylikuumenee ja vaurioittaa käämit 20–30 sekunnissa.

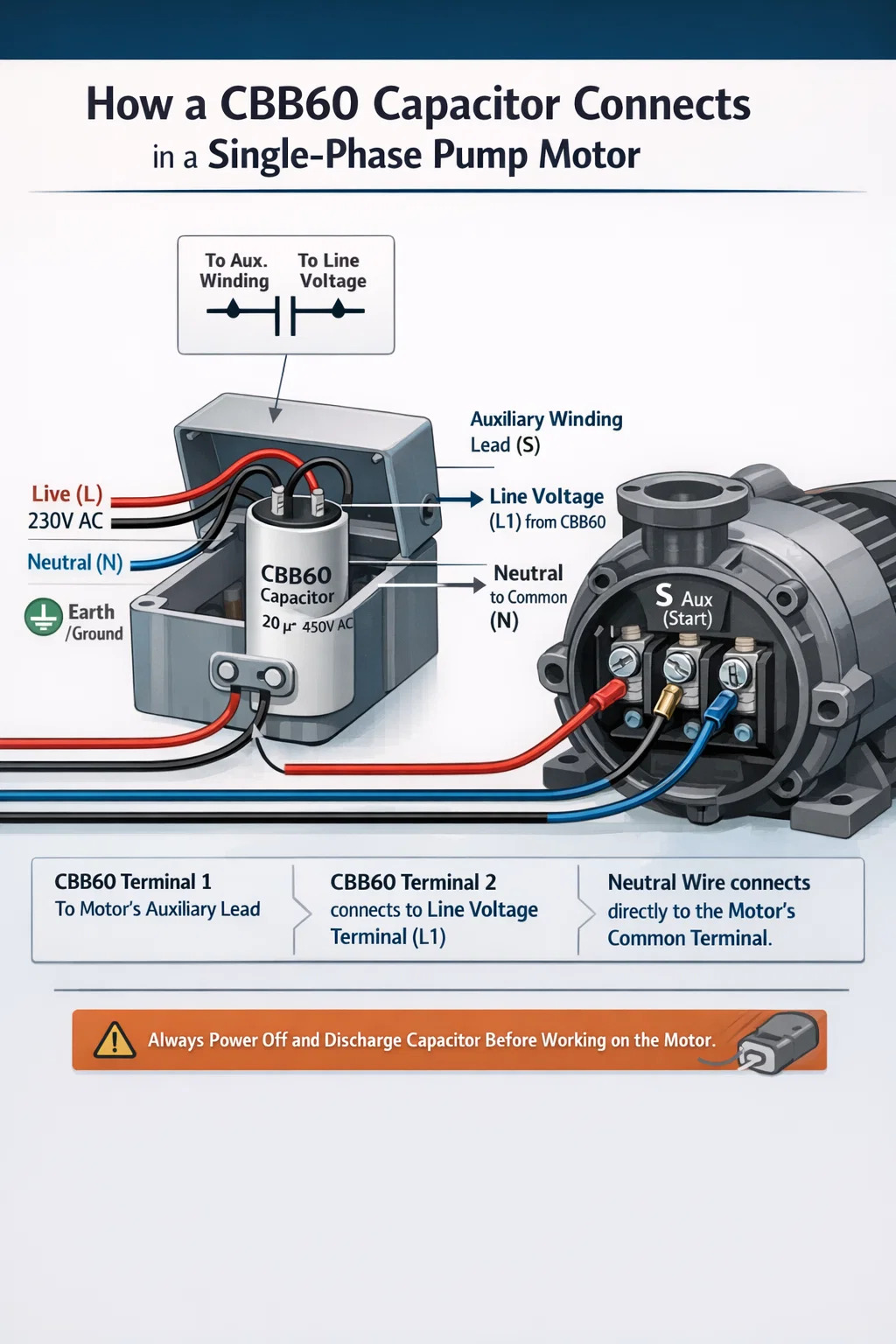

CBB60:n kytkeminen ulkoiseen kondensaattorikoteloon

Monet yksivaiheiset pumppumoottorit – erityisesti pintapumput, oheispumput ja uppopumppujen ohjauskotelot – asentavat CBB60:n erilliseen muovi- tai metallikoteloon moottorin oman liitäntäkotelon sijaan. Tämä järjestely yksinkertaistaa kondensaattorin vaihtoa ja suojaa komponenttia moottorin lämmöltä.

Ulkoisessa kotelossa on tyypillisesti neljä liitintä tai kaksi paria johtojen sisäänmenokohtia. Sisäinen johdotus noudattaa tätä järjestelyä:

• Verkkojännite (L) tulee koteloon ja liitetään yhteen CBB60-liittimeen ja kulkee myös moottorin pääkäämin johtoon
• Moottorin apukäämin johto liitetään toiseen CBB60-liittimeen kotelon sisällä
• Verkkonolla (N) kulkee suoraan moottorin yhteiseen liittimeen koskematta kondensaattoriin
• Maa/maa kytkeytyy moottorin runkoon eikä ole vuorovaikutuksessa kondensaattoripiirin kanssa

Kun kotelo on suljettu tai puolitiivistetty yksikkö, joka myydään täydellisenä kokoonpanona, sen sisällä oleva CBB60 on esijohdotettu ja asentaja liittää vain verkkovirtakaapelit ja moottorin lentävät johdot laatikon ulkoisiin liittimiin. Tässä tapauksessa ainoa päätös on varmistaa, että laatikon sisälle asennettu korvaava CBB60 vastaa täsmälleen alkuperäistä eritelmää.

Joissakin ulkoisissa laatikoissa on tietty fyysisen kondensaattorin koko ja liitinväli. Mittaa alkuperäisen yksikön mitat — korkeus, halkaisija (pyöreille koteloille) ja liitinvälit — ennen kuin tilaat vaihtoyksikön. CBB60, jolla on oikeat sähköiset arvot, mutta väärät fyysiset mitat, ei välttämättä sovi asennustelineeseen, vaikka johdotus olisi identtinen.

CBB60-liitäntäkonfiguraatiot eri moottorityypeille

Liitinmerkinnät ja fyysinen järjestely vaihtelevat moottorinvalmistajien ja sovellusten välillä, mutta taustalla oleva piirisuhde on aina sama: CBB60 siltaa apukäämin polun rinnakkain. Alla oleva taulukko kartoittaa yleisimmät kokoonpanot.

Moottorin kytkentäkaavion lukeminen löytääksesi oikeat liittimet

Moottorin kytkentäkaavio poistaa arvaukset kokonaan. Se on painettu moottorin koteloon kiinnitettyyn tarraan, liitäntärasian kannen sisäpuolelle tai erilliseen tietolehteen. Kahden tarvitsemasi tiedon – missä apukäämin päät ovat ja mikä liitin kuljettaa verkkojännitettä – poimiminen kestää alle minuutin, kun tunnet symbolit.

Kondensaattorin symboli moottorikaavioissa

CBB60 on esitetty kahtena samankokoisena yhdensuuntaisena pystyviivana (polarisoimaton AC-tyyppi). Yksi symbolin rivi liittyy apukäämin symboliin; toinen johto kytkeytyy verkkojännitepolkuun. Seuraa näitä kahta kaavion liitäntäpistettä moottorin fyysisiin liitintarroihin, ja nämä ovat kaksi CBB60-liitäntäpistettäsi.

Terminal Label Systems alueittain

• IEC / Eurooppalainen: Pääkäämin liittimet U1, U2; apukäämin liittimet Z1, Z2. CBB60 yhdistää Z1:n ja Z2:n (tai Z1:n ja U1:n joissakin kokoonpanoissa)
• Pohjois-Amerikan: Liittimet, joiden nimi on T1, T2, T3 tai nimeltään Common, Run, Start. CBB60 yhdistää Run ja Start (tai käynnistyksen ja verkkojännitteen) välille
• Kiinalaiset pumppumoottorit (useimmat CBB60-sovellukset): Värikoodatut johdot eikä merkittyjä liittimiä. Musta = pääkäämi, punainen = apukäämi, keltainen-vihreä = maa. CBB60 yhdistää punaisen ja mustan johdon (linjapuoli)

Päätteiden etsiminen ilman kaaviota resistanssimittauksen avulla

Kolmijohtimisessa moottorissa, jossa ei ole kaaviota, käytä yleismittaria ohmitilassa mitataksesi vastus kaikkien kolmen johdinyhdistelmän välillä:

• Kirjaa kaikki kolme lukemaa: A–B, A–C, B–C
• Suurin vastuspari on Main–Start (molemmat käämit sarjassa). Esimerkki: 23 Ω
• Pienin vastuspari on Common–Main (vain pääkäämi, paksumpi lanka). Esimerkki: 8 Ω
• Keskimmäinen vastuspari on Common–Start (vain apukäämi, ohuempi lanka). Esimerkki: 15 Ω
• Sekä alimmassa että keskimmäisessä lukemassa näkyvä johto on yleinen (C)
• CBB60 kytkeytyy Startin (S) ja linjaliittimen välille (sama johto kuin päälaitteen syöttöpiste)

Tämä menetelmä toimii luotettavasti kaikilla vakiokondensaattorikäyttöisillä yksivaihemoottoreilla merkinnöistä, iästä tai valmistusmaasta riippumatta.

Kriittiset kytkentävirheet ja niiden seuraukset

Jokainen seuraavista virheistä tuottaa ennustettavan ja diagnosoitavan lopputuloksen. Niiden tunteminen etukäteen estää uudelleentyöskentelyn, suojaa moottoria ja välttää turvallisuusriskit.

Sarjassa olevan CBB60:n liittäminen virtajohtoon

Kondensaattorin sijoittaminen verkkojännitteen ja moottorin sisääntulon väliin – apukäämin poikki – rajoittaa virtaa, jonka moottori voi vetää kondensaattorin impedanssin läpi. 50 Hz:llä 25 µF:n kondensaattorin impedanssi on noin 127 ohmia, mikä 230 V:lla rajoittaa virran alle 1,8 A:n. Tyypillinen 750 W:n pumppumoottori vaatii toimiakseen 3–4 A. Moottori ei käynnisty tai pysähdy millään merkittävällä kuormituksella, ja kondensaattori kokee virtarasituksen suunnitteluparametrien ulkopuolella.

Väärän kapasitanssiarvon käyttäminen

Moottorisuunnittelijat laskevat tarvittavan kapasitanssin tarkasti kullekin käämikokoonpanolle. CBB60 20 % alle nimelliskapasitanssin vähentää käynnistysmomenttia huomattavasti ja saa moottorin käymään ilmoitettua kuumemmin. 20 % nimellisarvon yläpuolella oleva kondensaattori aiheuttaa ylimääräistä virtaa apukäämin läpi, ylikuumentaen sen ja heikentäen käämin eristystä normaalia nopeammin. Vastaa aina µF-arvoa tarkasti tai pysy ±5 %:n sisällä moottorin tyyppikilven tiedoista.

Alinimellinen jännite

250 VAC:n nimellisarvoltaan CBB60 230 V:n järjestelmässä on vain 9 % jännitemarginaali yli nimellissyötön. Verkkojännitteen vaihtelut ±10 % ovat vakiona useimmissa maissa. Korkeajännitteisen tapahtuman aikana kondensaattori voi nähdä 253 V jännitettä - jo nimellisarvonsa yläpuolella. Asenna a 450 VAC, CBB60 missä tahansa 230 V sovelluksessa riittävän marginaalin varmistamiseksi sekä normaalia jännitteen vaihtelua että ohimeneviä piikkejä vastaan.

Löysä Spade Connector Fit

Lapaliitin, joka ei ole täysin paikallaan CBB60-liittimessä, aiheuttaa kosketusresistanssin risteyksessä. Kuormitusvirran alaisena tämä vastus tuottaa lämpöä, joka hapettaa kosketuspinnat ja lisää vastusta entisestään tuhoavassa syklissä. Lopputuloksena on joko ajoittainen moottorin käynnistyskäyttäytyminen tai palanut liitin. Jokaisen lapion tulee vaatia lujaa kädenpuristusta istuakseen, eikä sitä saa irrottaa kevyesti vetämällä ilman työkalua.

Kondensaattorin purkauksen ohittaminen

CBB60, jonka jännite on 450 VAC, voi säilyttää latauksen, joka lähestyy tätä jännitettä tuntikausia virran katkaisun jälkeen. 400 V:iin ladatussa 40 µF:n kondensaattorissa varastoitu energia on 3,2 joulea – riittää aiheuttamaan vakavan palovamman tai sydänkohtauksen, jos sitä kosketetaan rintakehän poikki. Älä koskaan koske kondensaattorin liittimiin, anna niiden koskettaa toisiaan tai anna työkalujen muodostaa siltoja ilman, että olet ensin suorittanut purkaustoimenpiteen vastuksella ja tarkistamatta 0 V:tä yleismittarilla.

Tarkista, että CBB60-liitäntä on oikein käynnistyksen jälkeen

Kolme nopeaa tarkastusta virran palauttamisen jälkeen varmistavat, että asennus on sähköisesti oikein ja moottori toimii määritysten mukaisesti.

Tarkistus 1 — Puhdista moottorin käynnistys

Moottorin tulee kiihtyä pysähdyksestä täyteen nopeuteen 1–3 sekunnissa ilman huminaa, epäröintiä tai jauhamista. Hurina ilman akselin pyörimistä tarkoittaa, että moottori on lukittu – katkaise virta 5 sekunnin kuluessa käämityksen vaurioitumisen estämiseksi ja tarkista johdot uudelleen.

Tarkistus 2 — Käyntivirta tyyppikilven nimellisarvon sisällä

Kiinnitä ampeerimittari jännitteellisen johdon ympärille ja mittaa käyttövirta 2–3 minuutin kuormituksen jälkeen. Lukeman tulee olla moottorin tyyppikilvessä olevan täyden kuorman ampeerin (FLA) kohdalla tai sen alapuolella. Lukema yli 10 % tyyppikilven FLA:n yläpuolella normaaleissa kuormitusolosuhteissa viittaa kapasitanssien yhteensopimattomuuteen tai johdotusvirheeseen, joka tulee tutkia ennen käytön jatkamista.

Tarkistus 3 — Jännite CBB60-liittimien poikki ajon aikana

Kun moottori on käynnissä, mittaa varovasti vaihtojännite kahden CBB60-liittimen välillä käyttämällä yleismittaria, joka on asetettu AC-jännitteeseen. Oikein kytketyssä kondensaattorikäyttöisessä moottorissa tämä jännite on tyypillisesti 1,1-1,5 kertaa syöttöjännite — 230 V:n jännitteellä oletetaan olevan 250–340 V kondensaattorin liittimissä. Tämä on normaalia: se johtuu kondensaattorin ja moottorin käämin induktanssin välisestä resonanssista. Lukema, joka on täsmälleen yhtä suuri tai pienempi kuin syöttöjännite, voi osoittaa, että kondensaattori ei itse asiassa ole piirissä tai se on kytketty väärin.

Oikean korvaavan CBB60:n valitseminen ennen liitäntöjen tekemistä

CBB60:n liittäminen oikein on yksinkertaista. Väärän CBB60:n kytkeminen oikein aiheuttaa silti viallisen tai huonosti toimivan moottorin. Vahvista nämä parametrit vaihtoyksiköstä ennen asennusta.
