Mihin CBB60-kondensaattoria käytetään? Sovellukset ja opas

Mihin CBB60-kondensaattoria käytetään?

A CBB60 kondensaattori on kalvotyyppinen AC-moottorin käyntikondensaattori käytetään ensisijaisesti yksivaiheisten oikosulkumoottorien käynnistämiseen ja käyttämiseen vesipumpuissa, uppopumppuissa, pesukoneissa, ilmakompressoreissa ja vastaavissa moottorikäyttöisissä laitteissa. Se tarjoaa vaihesiirron, joka tarvitaan pyörivän magneettikentän luomiseen moottorin sisällä, mikä mahdollistaa sen käynnistymisen kuormituksen alaisena ja ylläpitää tasaisen ja tehokkaan toiminnan jatkuvan käytön aikana. Toisin kuin elektrolyyttikäynnistyskondensaattorit, CBB60 on mitoitettu jatkuvaan liitäntään piiriin ja pysyy jännitteisenä koko moottorin toimintajakson ajan.

"CBB" -nimitys tunnistaa sen metalloiduksi polypropeenikalvokondensaattoriksi - kiinalainen standardiluokitus. "60" viittaa tiettyyn alaluokkaan, joka kattaa moottorikäyttöiset kondensaattorit, jotka on suunniteltu vaihtovirtasovelluksiin. Näitä komponentteja valmistetaan laajalti IEC 60252- ja GB/T 3667 -standardien mukaisesti, ja niiden luotettavuus määrittää suoraan, käynnistyykö pumppu tai moottori ensimmäisellä yrityksellä vai epäonnistuuko se ennenaikaisesti.

CBB60-kondensaattorien ydinsovellukset

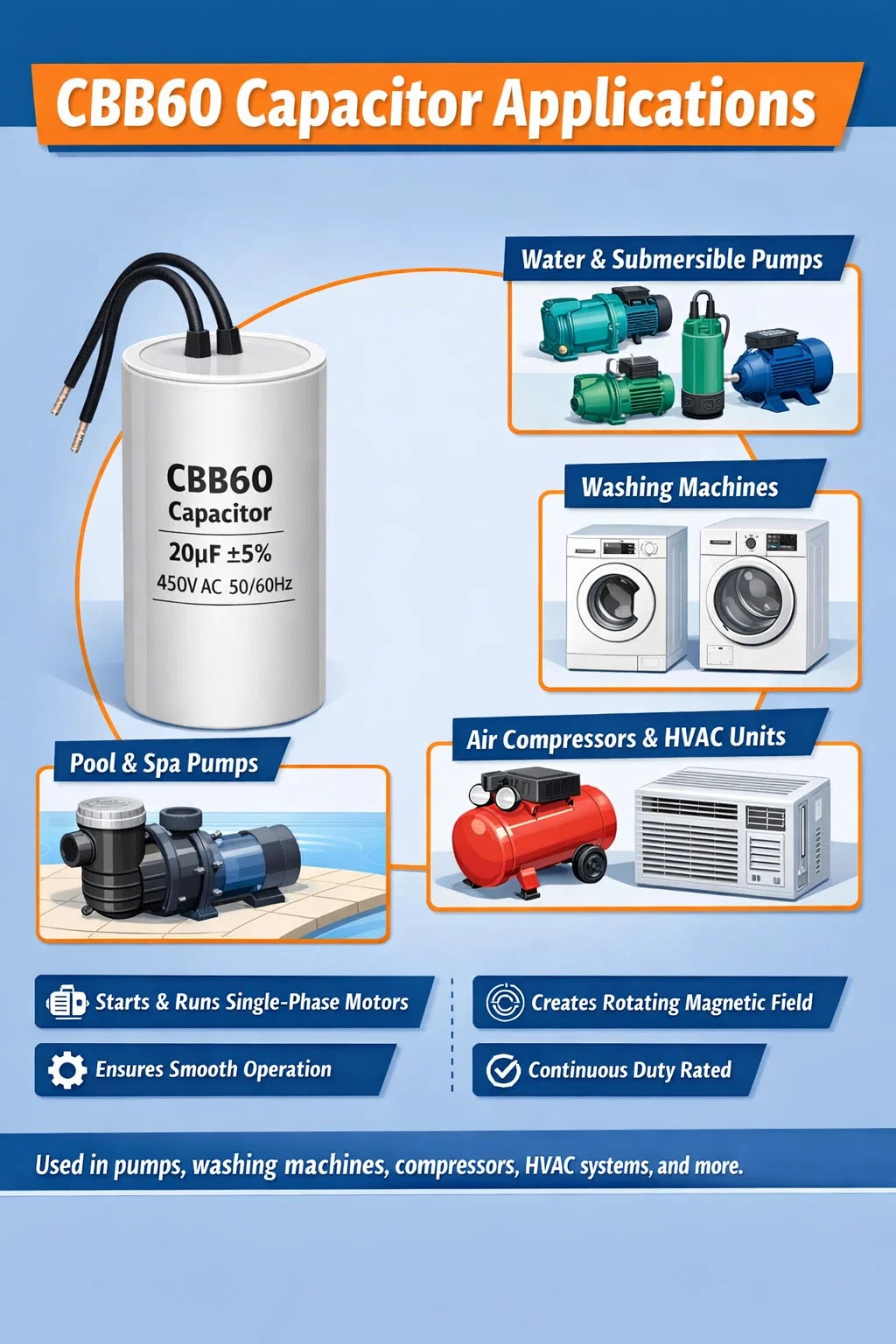

CBB60-kondensaattori esiintyy yllättävän laajassa varustevalikoimassa. Vaikka pumppusovellukset hallitsevat markkinoita, komponentin kyky käsitellä jatkuvaa vaihtojännitettä nimellistaajuudella tekee siitä sopivan aina, kun yksivaihemoottori tarvitsee apua toisen vaiheen luomisessa.

Vesipumput ja uppopumput

Tämä on yleisin käyttötapa maailmanlaajuisesti. Asuntojen vesipumput alkaen 0,37 kW - 2,2 kW lähes yleisesti luottaa CBB60-ajokondensaattoriin. Puutarhapumput, matalan kaivon suihkut, syvän kaivon upotuslaitteet ja paineenkorotuspumput tarvitsevat kondensaattorin jakaakseen yksivaiheisen syötön kahteen tehokkaaseen vaiheeseen. Pumppusovellusten kapasitanssiarvot ovat tyypillisesti välillä 6 µF ja 100 µF , käyttöjännitteellä 250 VAC tai 450 VAC riippuen syöttöjännitteestä ja moottorin rakenteesta.

Viallinen CBB60 pumppupiirissä aiheuttaa moottorin huminaa käynnistyksen yhteydessä, mutta se ei pyöri – se ottaa lukitun roottorin virtaa (usein 6–8 kertaa nimelliskäyttövirtaa) pyörimättä, mikä voi ylikuumentua ja polttaa käämityksen sekunneissa, jos lämpösuoja ei laukea ajoissa.

Pyykinpesukoneet

Rumputyyppisissä ja ylhäältä täytettävissä pesukoneissa käytetään CBB60-kondensaattoreita pääpesumoottorissa ja usein myös tyhjennyspumpun moottorissa. Kapasitanssiarvot tässä ovat tyypillisesti 8 µF - 20 µF 450 VAC:ssa . Pesukone, joka käynnistyy, mutta ei sekoittele tai linkoa kunnolla – vaikka moottori pitää surinaa – on klassinen oire huonontuneesta CBB60-kondensaattorista, jonka kapasitanssi on pudonnut alle moottorin vähimmäiskynnyksen.

Ilmakompressorit ja LVI-laitteet

Korjaamoissa ja autojen huoltotiloissa käytettävät yksivaiheiset ilmakompressorit vaativat usein suurikapasiteettisia CBB60-yksiköitä – arvot 50 µF - 100 µF ovat yleisiä 1,5 kW - 3 kW kompressorimoottoreissa. Jotkut LVI-puhallinmoottorit ja pienet kompressorit ikkunoiden ilmastointiyksiköissä käyttävät myös CBB60-tyyppisiä käyntikondensaattoreita, vaikka Pohjois-Amerikan markkinoilla soikea alumiinitölkin muoto on yleisempi, kun taas sylinterimäinen CBB60-muoto hallitsee Aasiaa ja suurta osaa Eurooppaa.

Muut moottorikäyttöiset kodinkoneet

Allas- ja kylpyläkiertopumput, kastelujärjestelmän pumput, viljankäsittelymoottorit, pienet sorvit ja jopa jotkin kaupallisten jäähdyttimien jäähdytyskompressorit käyttävät CBB60-kondensaattoreita. Mikä tahansa sovellus, joka käyttää pysyvästi jaettua kondensaattoria (PSC) tai kondensaattorikäynnistyskondensaattorikäyttöistä (CSCR) yksivaiheista induktiomoottoria, voi mahdollisesti käyttää CBB60:tä käyntiasennossa.

Kuinka CBB60-kondensaattori toimii moottoripiirissä

Yksivaiheinen vaihtovirta ei sinänsä voi luoda pyörivää magneettikenttää moottorin staattoriin - se tuottaa vain sykkivän kentän, joka saa roottorin värisemään, mutta ei pyörimään. Tämän ratkaisemiseksi moottorisuunnittelijat käyttävät käyntikondensaattoria, joka on kytketty sarjaan toisen (apu)käämin kanssa. Kondensaattori siirtää tämän käämin virran vaihetta noin 90 sähköastetta suhteessa pääkäämin virtaan. Tämä keinotekoinen kaksivaiheinen syöttö luo pyörivän magneettikentän, joka tuottaa vääntömomentin ja sallii moottorin käynnistyä itsestään ja käydä jatkuvasti.

CBB60 pysyy jatkuvasti piirissä – toisin kuin elektrolyyttikäynnistyskondensaattorit, jotka kytketään pois keskipakokytkimen tai releen kautta, kun moottori saavuttaa noin 75–80 % synkronisesta nopeudesta. Tämä tarkoittaa, että CBB60:n on kestettävä jatkuva vaihtovirtajännite ilman merkittävää kapasitanssin siirtymää. Metalloitu polypropeenikalvorakenne antaa sille seuraavat ominaisuudet: polypropeenilla on erittäin alhainen hajoamiskerroin (tan δ ≤ 0,001 taajuudella 1 kHz) , mikä tarkoittaa, että käytännöllisesti katsoen energiaa ei mene hukkaan lämpönä kondensaattorin sisällä käytön aikana.

Tärkeä itsekorjautuva ominaisuus erottaa metalloidut kalvokondensaattorit foliotyypeistä. Jos mikroskooppinen vika dielektrisessä kalvossa aiheuttaa paikallisen rikkoutumisen, metallielektrodi höyrystyy vikakohdan ympäriltä eristäen sen oikosulun sijaan. Tämän mekanismin avulla CBB60-kondensaattorit selviävät satunnaisista jännitepiikkeistä, jotka tuhoaisivat ei-itseparantuvan rakenteen.

Tärkeimmät tekniset tiedot ja luokitukset selitetty

CBB60-kondensaattorin etiketin lukeminen oikein on välttämätöntä oikean korvaavan osan valitsemiseksi. Seuraava taulukko selittää yleiset parametrit ja niiden tyypilliset alueet.

Jänniteluokitus: 250 VAC vs 450 VAC

AC-jännite on useimmiten väärinymmärretty parametri. 250 VAC nimellinen CBB60 soveltuu moottoreille, jotka syötetään 220–240 VAC verkkovirrasta, mutta nimellisarvossa on otettava huomioon se, että käynnissä olevan PSC-moottorin kondensaattorijännite voi olla suurempi kuin syöttöjännite. Joissakin korkealuistoisissa moottoreissa kondensaattorin liittimen jännite saavuttaa 1,1-1,5 kertaa syöttöjännite . Tästä syystä pumppukondensaattorit 230 VAC:n markkinoilla määritetään usein 450 VAC:ksi, mikä tarjoaa huomattavan turvamarginaalin ja pidentää merkittävästi käyttöikää. 250 VAC:n kondensaattorin käyttäminen, jossa 450 VAC on määritelty, lyhentää käyttöikää huomattavasti nopeutetun dielektrisen vanhenemisen ansiosta.

Kapasitanssin arvo ja moottorin sovitus

Vaihda aina sama kapasitanssiarvo kuin moottorin tyyppikilvessä tai huoltokirjassa on ilmoitettu. Aliarvo vähentää käynnistysmomenttia ja voi estää moottoria käynnistymästä kuormitettuna. Yliarvo siirtää virran vaihetta liian pitkälle, mikä epätasapainottaa käämivirtoja, lisää lämpöä ja mahdollisesti aiheuttaa apukäämin ylikuumenemisen. Poikkeamat yli ±10 % nimellisarvosta Yleisesti katsotaan, että käyttökondensaattorin korvaamisen sallitut rajat eivät ole sallittuja.

CBB60-kondensaattorin fyysinen rakenne

CBB60:llä on erottuva lieriömäinen muoto, jossa on valkoinen tai harmaa muovikotelo, joka on tyypillisesti valmistettu paloa hidastavasta polypropeenikotelosta. Sisäkäämitys koostuu kahdesta metalloidusta polypropeenikalvokerroksesta, jotka on kierretty tiiviisti yhteen. Metalliset päätytulpat ruiskutetaan (Schoopage-prosessi) kierretyn elementin päihin saadakseen kosketuksen metalloituihin kalvokerroksiin, ja johdot tai johdinliittimet kiinnitetään näihin päätykappaleisiin.

Kierretty elementti on kapseloitu epoksihartsiin ennen kuin se työnnetään muovikoteloon. Tämä hartsitäyte palvelee monia tarkoituksia: se estää kosteuden sisäänpääsyn, vaimentaa tärinää, parantaa lämmönsiirtoa elementistä koteloon ja pitää käämin mekaanisesti vakaana moottorin tärinän aikana.

Päätekokoonpanot vaihtelevat markkina- ja sovelluskohtaisesti:

• Kaksi johtoa (yleisin pumppusovelluksiin, suora juotos tai lapioliitäntä)
• Neljä johdinjohtoa (kaksi liitäntää kohti, helpottaa monimoottoristen paneelien ketjujen kytkemistä)
• Kierreliittimet yläkannessa (käytetään joissakin italialaisissa pumppumerkeissä ja kompressorien alkuperäisissä valmistajissa)
• Faston-/lapiokielekkeet (6,3 mm:n kielekkeet, yleiset pesukoneissa)

Fyysisiä mittoja ei ole standardoitu eri valmistajien kesken. A 20 µF / 450 VAC CBB60:n rungon halkaisija voi olla 35 mm ja korkeus 60 mm yhdellä valmistajalla ja 40 mm × 70 mm toisella. Kun tilaat vaihtoja, varmista aina, että fyysiset mitat sopivat olemassa olevaan moottorin kannattimeen tai kiinnityspidikkeeseen.

CBB60 vs. muut moottorikondensaattorityypit

Ymmärtäminen, mihin CBB60 sopii muihin yleisiin moottorikondensaattorityyppeihin verrattuna, auttaa oikean osan valitsemisessa ja moottoriongelmien tarkassa diagnosoinnissa.

CBB61 näyttää fyysisesti samanlaiselta kuin CBB60 - molemmat käyttävät sylinterimäisiä muovikoteloita - mutta CBB61 on suunniteltu tuulettimen ja ilmastointilaitteen sisäyksikön moottoreille, joilla on alhaisemmat käynnistysmomenttivaatimukset. CBB61:n korvaaminen raskaaseen pumppusovellukseen voi aiheuttaa ennenaikaisen vian, koska CBB61:n koteloa ja liittimiä ei ole mitoitettu pumppukäytössä tyypillisille korkeammille kapasitanssiarvoille ja jatkuvalle virtakuormitukselle. The CBB60 lieriömäinen kotelo on rakenteellisesti kestävämpi ja tyypillisesti IP44- tai IP54-luokiteltu, joten se sopii kosteisiin pumppuhuoneisiin ja ulkokoteloihin.

Kuinka kertoa, jos CBB60-kondensaattori on epäonnistunut

Kondensaattorivika on yksi yleisimmistä moottorin toimintahäiriöiden syistä, ja CBB60-kondensaattorit heikkenevät ennakoitavissa olevalla tavalla. Vikatilojen tunnistaminen nopeuttaa diagnoosia ja estää tarpeettoman moottorin vaihdon.

Oireihin perustuva diagnoosi

• Moottori humisee, mutta ei käynnisty: Pääkäämi vetää, mutta ilman riittävää vaihesiirrettyä virtaa apukäämissä, roottori ei voi tuottaa tarpeeksi vääntömomenttia staattisen kitkan voittamiseksi. Tämä on yleisin oire kondensaattorin täydellisestä viasta (avoin piiri).
• Moottori käynnistyy hitaasti tai käynnistyy vain manuaalisen linkouksen jälkeen: Kapasitanssi on laskenut merkittävästi (tyypillisesti yli 20 % alle nimellisarvon), mutta se ei ole täysin epäonnistunut. Moottori voi käydä käynnistettäessä, mutta ei voi käynnistyä itsestään luotettavasti.
• Moottori käy, mutta ylikuumenee: Osittain oikosuljettu kondensaattori tuottaa väärän vaihesiirron, mikä lisää virtaa apukäämissä ja aiheuttaa epänormaalia kuumenemista. Moottori saattaa laukaista lämpösuojansa toistuvasti.
• Vähentynyt pumpun virtaus ilman näkyvää syytä: Heikkenevä kondensaattori heikentää moottorin hyötysuhdetta. Pumppu siirtää edelleen vettä, mutta pienemmällä paineella tai virtausnopeudella, kun taas energiankulutus pysyy samana tai kasvaa.
• Pulloinen tai halkeileva kotelo: Dielektrisen hajoamisen aiheuttama sisäinen kaasupaine aiheuttaa muovikotelon muodonmuutoksen. Tämä on näkyvä ulkoinen indikaattori katastrofaalisesta epäonnistumisesta.

Testaus kapasitanssimittarilla

Pura kondensaattori ensin oikosulkemalla sen liittimet 10 kΩ vastuksen läpi vähintään 5 sekunniksi – älä koskaan oikosulje niitä suoraan, koska lyhyt virtapiikki voi vahingoittaa sisäistä metallointia. Mittaa sitten kapasitanssi digitaalisella yleismittarilla, joka on asetettu kapasitanssitilaan, tai erillisellä LCR-mittarilla. Lukeminen sisällä ±5 % merkitystä arvosta osoittaa, että kondensaattori on terve. Lukemat alle 80 % nimelliskapasitanssista tai avoimen piirin lukema (näkyy OL tai ylikuormitus useimmissa mittareissa) vahvistavat, että kondensaattori on vaihdettava.

Eristysresistanssitestausta megohmetrillä 500 VDC:llä käytetään ammattikäyttöön tarkoitetuissa huoltoympäristöissä varhaisen vaiheen dielektrisen hajoamisen havaitsemiseen ennen kuin kapasitanssin siirtymä muuttuu vakavaksi. Terveen CBB60:n eristysvastuksen tulisi olla selvästi korkeampi 1000 MΩ ; alle 100 MΩ lukemat osoittavat, että dielektri on imenyt kosteutta tai alkaa pettää.

CBB60-kondensaattorivirheen syyt ja niiden estäminen

Useimmat CBB60:n viat eivät ole satunnaisia – ne johtuvat tietyistä käyttö- tai asennusolosuhteista, jotka voidaan tunnistaa ja korjata käyttöiän pidentämiseksi. Hyvin määritelty ja oikein asennettu kondensaattori voi kestää 10-20 vuotta jatkuvassa pumppukäytössä. Huonolaatuiset tai epäsuotuisille olosuhteille altistuneet yksiköt voivat epäonnistua 2–3 vuodessa.

Ylijännite ja jännitepiikit

Yleisin syy ennenaikaiseen epäonnistumiseen. Verkon jännitteen vaihtelut, kytkentäpiikit ja kapasitiivinen jännitteen nousu moottorin apukäämityksessä rasittavat eristettä. Jokainen nimelliskäyttöjännitteen yläpuolella oleva voltti kiihdyttää ikääntymistä eksponentiaalisesti – kalvokondensaattoritekniikan nyrkkisääntö on, että joka 10°C:n lämpötilan nousu tai joka 10 %:n ylijännite puolittaa käyttöiän . 450 VAC:n kondensaattorien määrittäminen 230 VAC:n pumppusovelluksiin 250 VAC:n sijasta tarjoaa merkittävän suojan ylijännitetapahtumia vastaan.

Liian korkea käyttölämpötila

Kondensaattorin sisälämpötila yhdistää ympäristön lämpötilan itsekuumenemiseen sen omista dielektrisistä häviöistä ja moottorista johtuneesta lämmöstä. Kondensaattorit, jotka on asennettu suoraan moottorin runkoa vasten huonosti tuuletetuissa koteloissa, voivat kokea liitoslämpötiloja 20–30°C ympäristön yläpuolella . Kondensaattorin pitäminen poissa lämmönlähteistä, erillisen ilmavirtauksella varustetun asennustelineen käyttö tai korkeamman lämpötilaluokan (85°C tai 105°C nimellisarvo) vähentäminen vähentää tätä riskiä.

Kosteuden ja veden sisäänpääsy

Pumppuhuoneet ja ulkoasennukset altistavat kondensaattorit suurelle kosteudelle. Polypropeenikalvolla on luonnollisesti alhainen kosteuden imeytyminen, mutta kotelon tai liitosholkkien huono tiivistys mahdollistaa kosteuden kulkemisen johtoja pitkin ja runkoon ajan myötä. Varmista aina, että kondensaattorikotelon IP-luokitus vastaa asennusympäristöä. IP44 on minimi kosteisiin tai kosteisiin tiloihin; IP54 tai IP55 on parempi suoraan ulkokäyttöön tai roiskealttiisiin asennuksiin.

Moottorin käynnistystaajuus

Jokainen moottorin käynnistys tuottaa lyhyen käynnistysvirtapiikin kondensaattorin läpi. Painekytkinohjauksella varustetut sovellukset, jotka käynnistävät ja sammuttavat pumppua usein – mahdollisesti kymmeniä kertoja tunnissa – rasittavat kondensaattoria enemmän kuin ne, joissa moottori käy jatkuvasti. Jos käynnistystaajuus ylittää moottorin valmistajan nimellisen käyttöjakson, harkitse kondensaattoria, jolla on korkeampi aaltovirta, tai pienennä käynnistystaajuutta painesäiliön mitoituksen avulla.

Oikean varaosan CBB60-kondensaattorin valinta

Vaihtoprosessi on yksinkertaista, jos ensin kerätään oikeat tiedot. Noudata tätä järjestystä välttääksesi tilausvirheet.

1. Lue viallisen kondensaattorin tarra: Tallenna kapasitanssi (µF), nimellisjännite (VAC) ja taajuus (Hz). Jos tarra on lukukelvoton, tarkista moottorin tyyppikilvestä tai huoltokäsikirjasta määritetty käyttökondensaattorin arvo.
2. Vastaa tai ylitä nimellisjännite: Älä koskaan korvaa jännitettä pienemmällä nimellisjännitteellä. Päivittäminen korkeampaan nimellisjännitteeseen (esim. 450 VAC korvaamalla 250 VAC samassa kapasitanssissa) on turvallista ja hyödyllistä.
3. Vastaa kapasitanssia tarkasti ±5 %:n sisällä: 20 µF:n käyntikondensaattorille määritettyyn moottoriin tulee vaihtaa 19 µF - 21 µF. Vältä yli 10 %:n poikkeamia.
4. Tarkista fyysiset mitat: Tarkista, että vaihtokappale sopii kiinnityskannattimeen. Mittaa rungon halkaisija ja liittimien välinen etäisyys, jos tilaat verkosta.
5. Tarkista terminaalin tyyppi: Johdinjohtojen, Faston-kielekkeiden tai ruuviliittimien on vastattava olemassa olevaa moottorin johdotuskokoonpanoa.
6. Valitse laatu edullisimman hinnan sijaan: Kolmannen osapuolen testiraportteja julkaisevien ja IEC 60252-1- tai GB/T 3667 -standardien mukaisten valmistajien kondensaattorit tarjoavat tasaisemman käyttöiän kuin merkkittömät yksiköt, joilla ei ole jäljitettävissä olevaa laatudokumentaatiota.

Kun alkuperäinen arvo ei ole tiedossa ja moottorin tyyppikilpi on kadonnut, moottorin tehon perusteella voidaan tehdä karkea arvio. Yleissääntönä on, että yksivaiheiset oikosulkumoottorit vaativat noin 7–8 µF nimellistehoa kohden käyntikondensaattorille, vaikka tämä vaihtelee huomattavasti moottorin rakenteen ja napojen lukumäärän mukaan. Tämä luku on vain alkuarvio – oikeat arvot on aina vahvistettava valmistajan tiedoilla.

Turvallisuusohjeet CBB60-kondensaattoreita käsiteltäessä

Moottorisovelluksissa käytettävät kalvokondensaattorit varastoivat merkittävästi energiaa. 50 µF:n kondensaattori, joka on ladattu 450 VAC:n huippuun (noin 636 V:n huippu), varastoi yli 10 joulea energiaa – tarpeeksi aiheuttamaan vakavan palovamman tai sydämenpysähdyksen, jos se vapautuu ihmiskehon läpi. Vakioturvallisuuskäytännöt sisältävät:

• Irrota ja lukitse moottorin virta ennen kuin kosketat kondensaattoria.
• Odota vähintään 60 sekuntia virrankatkaisun jälkeen, ennen kuin lähestyt liittimiä – moottorin apupiiri voi säilyttää latauksensa virran katkaisun jälkeen.
• Purkaminen vastuksen (10 kΩ, 5 W tai suurempi mitoitus) kautta, joka on eristetty eristetyistä antureista, ei koskaan suorasta oikosulusta.
• Älä yritä korjata tai avata viallista kondensaattoria – sen sisältö (polypropeenikalvo ja epoksi) ei aiheuta kemiallista vaaraa, mutta kotelossa voi olla sisäistä painetta, jos vika on katastrofaalinen.
• Hävitä vialliset kondensaattorit paikallisten WEEE (Waste Electrical and Electronic Equipment) -määräysten mukaisesti – älä laita kaatopaikalle lainkäyttöalueille, joissa vaaditaan elektroniikkajätteen lajittelua.

Usein kysyttyjä kysymyksiä CBB60-kondensaattoreista

Voinko käyttää suurempaa kapasitanssia CBB60 kuin ilmoitettu saadakseni enemmän käynnistysmomenttia?

Ei. Liian suuri käyntikondensaattori aiheuttaa liiallista virtaa apukäämitykseen normaalin käytön aikana, mikä johtaa ylikuumenemiseen ja lyhenee moottorin käyttöikää. Jos tarvitaan enemmän käynnistysmomenttia, ratkaisu on lisätä erillinen käynnistyskondensaattori (elektrolyyttityyppinen) käyntikondensaattorin rinnalle, joka kytketään pois päältä releellä tai keskipakokytkimellä. Älä ylimitoi runkoa c
