CBB60 vs CBB65 kondensaattori: tärkeimmät erot selitetty

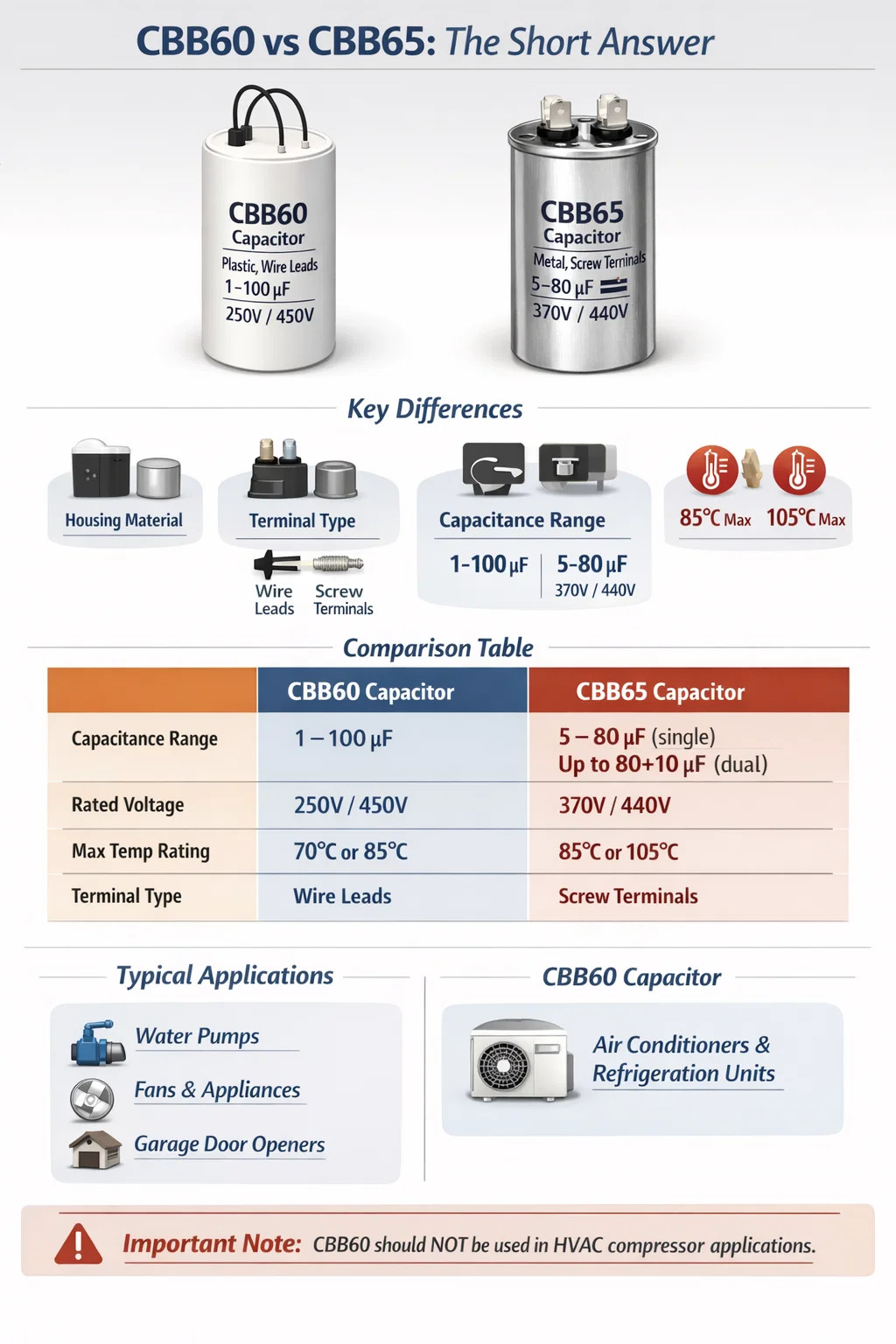

CBB60 vs CBB65: lyhyt vastaus

Perimmäinen ero a CBB60 kondensaattori ja CBB65-kondensaattori perustuu fyysiseen rakenteeseen ja suunniteltuun sovellusympäristöön. CBB60 on sylinterimäinen, lankajohteinen kondensaattori, joka on ensisijaisesti suunniteltu yksivaiheisten AC-moottorien käynnistys- ja käyttöpiireihin , kun taas CBB65 on metallitölkki, ruuviliitinkondensaattori, joka on suunniteltu raskaampiin sovelluksiin, kuten ilmastointilaitteiden kompressoreihin ja jäähdytysyksiköihin. Molemmat ovat polypropeenikalvokondensaattoreita, jotka toimivat vaihtovirtapiireissä, mutta ne eroavat toisistaan ​​merkittävästi muototekijän, liitintyypin, kapasitanssialueen ja lämmönkestävyyden suhteen.

Jos valitset korvaavan kondensaattorin tai hankit uuden mallin kondensaattoria, nämä kaksi eivät yleensä ole keskenään vaihdettavissa kiinnittämättä huomiota kiinnitystapaan, liitinkokoonpanoon ja käyttölämpötilan kattoon. Näiden kahden tyypin sekoittaminen – vaikka kapasitanssiarvo ja jännitearvo näyttäisivätkin samalta – voi johtaa ennenaikaiseen vikaan tai turvallisuusriskeihin korkean kuormituksen ympäristöissä.

Fyysinen rakenne ja muototekijä

Näkyvin ero CBB60:n ja CBB65:n välillä piilee niiden fyysisessä pakkauksessa.

CBB60-kondensaattori: sylinterimäinen muovikotelo

CBB60-kondensaattorissa käytetään sylinterimäistä muovirunkoa (yleensä polypropeenia tai paloa hidastavaa koteloa), jossa on kaksi tai neljä johdinta, jotka ulottuvat toisesta päästä. Rungon halkaisija vaihtelee tyypillisesti 30 mm - 50 mm , jonka korkeus vaihtelee 60 mm ja 100 mm välillä kapasitanssista riippuen. Näiden johtimien avulla se voidaan asentaa suoraan moottorin liitäntäkorttiin tai liittää pikaliittimien kautta. Muovikotelo on täytetty epoksihartsilla tai vastaavalla eristävällä täyteaineella sisäisen kalvokäämin tiivistämiseksi kosteuden sisäänpääsyä vastaan.

Koska CBB60 käyttää lyijyjohtoja, sitä pidetään "lyijyllisenä" komponenttina. Se istuu tyypillisesti pystysuorassa tai vinossa moottorin kondensaattoritilassa, kiinnitettynä muovisella kannakkeella tai pidikkeellä. Tämä malli on tilaa säästävä ja tuotantokustannuksiltaan alhainen, minkä vuoksi se hallitsee vesipumppumoottori-, puhallinmoottori- ja pienkonemoottorisegmenttiä.

CBB65 kondensaattori : Metalli-alumiininen tölkkikotelo

CBB65-kondensaattori sitä vastoin on sijoitettu a pyöreä alumiiniseossäiliö . Sen liittimet ovat päälle asennettuja ruuviliittimiä, mikä mahdollistaa turvalliset johtoliitännät, jotka kestävät tärinää paremmin kuin yksinkertaiset johdot. Metallikotelo tarjoaa erinomaisen lämmönpoiston ja mekaanisen suojan muoviin verrattuna. Tyypilliset mitat sisältävät halkaisijat 40 mm - 50 mm ja korkeudet 70 mm - 120 mm, vaikka kaksitoimiset kondensaattorit (jotka yhdistävät kaksi kapasitanssiarvoa yhdessä yksikössä) voivat olla suurempia.

Alumiinipurkki on tiivistetty ala- tai yläosassa paineenalennusventtiilillä, joka toimii varoventtiilinä sisäisen ylipaineen sattuessa. Tämä ominaisuus on kriittinen kompressoriympäristöissä, joissa ympäristön lämpötilat voivat nousta nopeasti. Metallirunko tukee myös ulkoista asennusta teräsnauhan tai -kannattimen kautta, mikä on alan standardimenetelmä LVI-kondensaattorien asennuksessa.

Sähköluokitusten vertailu

Molemmat kondensaattorityypit toimivat vaihtovirtapiireissä, mutta niiden nimellisparametrit eroavat toisistaan tavalla, joka kuvastaa niiden käyttötapauksia.

Jännitearvot ansaitsevat erityistä huomiota. CBB65 on saatavilla lähes yksinomaan 370 VAC ja 440 VAC käsitellä jänniteolosuhteita LVI-kompressorijärjestelmissä, joissa hetkelliset jännitteet moottorin käynnistyksen aikana voivat nousta reilusti nimellisverkkojännitteen yläpuolelle. CBB60-kondensaattorit 250 VAC:lla olisivat vaarallisen aliarvostettuja näissä olosuhteissa – vaikka kapasitanssiarvo sattuisikin täsmäämään.

Tyypilliset sovellusympäristöt

Kunkin kondensaattorin toimivuuden ymmärtäminen auttaa selventämään, miksi fyysiset ja sähköiset erot ovat olemassa.

Missä CBB60-kondensaattoreita käytetään

CBB60-kondensaattorit ovat vakiomoottorikäyttöinen ja moottorinkäynnistyskondensaattori laajalle valikoimalle yksivaiheisia oikosulkumoottoreita kevyissä ja keskirasissa käyttöolosuhteissa. Yleisiä sovelluksia ovat:

• Vesipumppumoottorit (uppo- ja pinta-asennettavat, tyypillisesti 0,37 kW - 2,2 kW)
• Kattotuulettimet ja poistotuulettimet
• Pyykinpesukoneen rumpumoottorit
• Pienet ilmankiertolaitteet ja ilmanvaihtolaitteet
• Autotallin oven avaajat
• Allas- ja kylpyläpumppujen moottorit pienemmällä tehoalueella

Näissä ympäristöissä käyttölämpötilat jäävät yleensä alle 70°C - 85°C ja tärinäkuormitukset ovat kohtalaisia. Ympäristöä ohjataan tyypillisesti tarpeeksi, jotta muovikotelo antaa riittävän suojan kosteudelta ja mekaanisilta iskuilta.

Missä CBB65-kondensaattoreita käytetään

CBB65-kondensaattorit on suunniteltu LVI- ja jäähdytyskompressorimoottorien vaatimuksiin. Niiden pääsovellusympäristöjä ovat:

• Keskusilmastointikompressoriyksiköt (jaetut järjestelmät, pakettiyksiköt)
• Lämpöpumppukompressorit
• Kaupalliset jäähdytyskompressorit
• Ilmajäähdytteiset lauhdutusyksiköt
• Lauhdutinpuhallinmoottorit LVI-ulkoyksiköissä

LVI-ulkokompressorikaapissa kuumana kesäpäivänä sisälämpötila voi nousta 55 °C - 70 °C ympäristön lämpötila kompressorin moottorin pinnalla lisäämällä paikallista lämpöä. Tämän moottorin viereen asennetun kondensaattorin on kestettävä luotettavasti 85 °C - 105 °C jatkuva käyttölämpötila – CBB65:n luokitus on määritetty, mutta useimmat standardi CBB60-yksiköt eivät.

Lämpöteho ja lämmönpoisto

Lämmönhallinta on yksi teknisesti merkittävimmistä eroista näiden kahden kondensaattoriperheen välillä, ja se selittää suoraan materiaalien valinnan.

Polypropeenikalvokondensaattorit tuottavat lämpöä sisäisesti eristehäviöiden vuoksi, erityisesti jatkuvassa vaihtovirrassa. Moottorikäyttöisessä sovelluksessa kondensaattori saa jännitteen koko ajan moottorin käydessä – se ei ole lyhyt käynnistyspulssikomponentti, vaan jatkuvasti aktiivinen elementti käyntipiirissä. Kaikki lämpö, ​​jota ei poisteta tehokkaasti, kerääntyy kondensaattorin runkoon ja nopeuttaa eristeiden hajoamista.

Alumiinin lämmönjohtavuus on noin 205 W/(m·K) , kun taas CBB60-koteloissa käytetyt tyypilliset tekniset muovit vaihtelevat välillä 0,1-0,5 W/(m·K). Tämä tarkoittaa, että CBB65-kondensaattorin metallitölkki hajauttaa lämpöä noin 400-2000 kertaa tehokkaammin seinien läpi kuin CBB60:n muovikotelo. Käytännössä CBB65:n sisälämpötila kuormitettuna pysyy huomattavasti alhaisempana kuin CBB60:n saman sähköisen jännityksen alaisena, mikä pidentää suoraan käyttöikää ja vähentää lämpöhäiriön riskiä.

Tästä syystä CBB65-kondensaattorit voidaan luokitella 105 °C:n maksimikäyttölämpötilaan korkealaatuisissa versioissa – metallikotelo pitää sisäisen kalvon lämpötilan kestävällä tasolla, vaikka ulkoinen ympäristö on äärimmäinen. Ulkokompressorikaappiin asennettu CBB60-kondensaattori, jonka lämpötila on vain 85 °C, voi teknisesti selviytyä huoneenlämmössä, mutta sen käyttöikä lyhenee merkittävästi, kun ympäristön lämpötilat painavat sitä kattoa kohti jatkuvasti kesäkuukausina.

Turvaominaisuudet ja vikatilat

CBB60- ja CBB65-kondensaattorien turvallisuussuunnittelufilosofia eroaa huomattavasti, mikä taas heijastaa niiden vastaavia käyttöönottoympäristöjä.

Itseparantava kalvo molemmissa tyypeissä

Sekä CBB60- että CBB65-kondensaattorit käyttävät metalloitua polypropeenikalvoa, jolla on itsekorjautuvia ominaisuuksia. Kun paikallinen dielektrinen hajoaminen tapahtuu - mikroskooppinen puhkaisu kalvossa - ohut metallielektrodi kyseisessä kohdassa haihtuu välittömästi purkausenergian vaikutuksesta, poistaen vian ja palauttaen eristyksen. Tämän mekanismin avulla kondensaattori voi selviytyä tuhansista pienistä vikatapahtumista käyttöikänsä aikana ilman katastrofaalista vikaa. Itsekorjautuva ominaisuus on kaikkien CBB-sarjan filmikondensaattoreiden yhteinen vahvuus.

Paineenpoistoaukko CBB65:ssä

CBB65 kondensaattorit on suljettu alumiinipurkkiin, jossa on a sisäänrakennettu paineenalennusventtiili , joka sijaitsee yleensä tölkin pohjassa tai integroitu kannen tiivisteeseen. Jos sisäisiä kaasuja kerääntyy pitkittyneen ylijännitteen tai lämpöhajoamisen vuoksi, tämä tuuletusaukko avautuu hallitusti vapauttaen painetta ja estäen tölkin rajusti repeytymisen. Tuloksena on suhteellisen turvallinen "avoin vika"-tila räjähtävän sijaan.

CBB60 muovikoteloisista kondensaattoreista puuttuu tämä tuuletusaukko. Vakavassa ylikuormituksessa CBB60 voi turvota, halkeilla sen koteloa tai pahimmassa tapauksessa repeytyä äkillisellä voimalla, varsinkin jos täyttöhartsi on riittämätön tai vanhentunut. Tämä on tunnettu vikatila huonosti tuuletetuissa pumpun moottorin onteloissa, joissa kondensaattorin vaihto viivästyy käytännössä turvallisen käyttöiän jälkeen.

Purkausvastus

Monet CBB65-kondensaattorit – erityisesti ne, joita myydään Pohjois-Amerikan LVI-markkinoilla – sisältävät sisäisen vuotovastus (yleensä 10 kΩ - 20 kΩ) johdotettu liittimien yli poistamaan jäännösjännite sen jälkeen, kun yksikkö on kytketty pois päältä. Tämä on kriittinen turvaominaisuus huoltoteknikoille, jotka saattavat käsitellä kondensaattoria pian järjestelmän sammuttamisen jälkeen. 440 VAC:n kondensaattorin jäännösvaraus 40 µF voi olla tappava, jos sitä ei pureta. CBB60-kondensaattorit voivat sisältää tämän vastuksen valmistajasta ja laadusta riippuen.

Kaksitoimiset kondensaattorit: CBB65-erityinen ominaisuus

Yksi merkittävä tuoteluokka, joka on olemassa CBB65-perheessä, mutta jolla ei ole todellista vastinetta CBB60:ssä, on kaksitoiminen kondensaattori (joskus merkintä "kaksoiskondensaattori" tai "ovaalikondensaattori" Pohjois-Amerikan markkinoilla).

Kaksitoiminen CBB65-kondensaattori sisältää kaksi itsenäistä kondensaattorielementtiä yhdessä alumiinipurkissa, jotka jakavat yhteisen liittimen. Kolme liitintä on tyypillisesti merkitty HERM (hermeettinen kompressori), FAN (lauhduttimen tuulettimen moottori) ja COM (yleinen) . Tämä yhdistää kaksi erillistä kondensaattoria yhdeksi yksiköksi, mikä säästää tilaa ja kustannuksia LVI-laitteistoissa.

Yleiset kaksikäyttöiset kondensaattorikokoonpanot sisältävät arvoja, kuten:

• 35 µF 5 µF / 440 VAC (keskikokoinen residential split system)
• 45 µF 5 µF / 440 VAC (isompi asuin tai kevyt kaupallinen)
• 55 µF 7,5 µF / 440 VAC (suurimman kapasiteetin kompressori)
• 80 µF 10 µF / 370 VAC (raskas kaupallinen kompressorin käynnistys)

Tämä kaksoiskonfiguraatio on fyysisesti käytännöllinen vain metallitölkkiformaatissa, koska kaksi erillistä kierrettyä kalvoelementtiä tarvitsevat riittävästi tilaa ja lämmönhallintaa. Muovikoteloitu CBB60-tyylinen kotelo ei tue luotettavasti tätä kokoonpanoa korkean lämpötilan kompressoriolosuhteissa, mikä on yksi syy lisää, että CBB65-alusta pysyy hallitsevana LVI-alalla.

Sertifiointistandardit ja vaatimustenmukaisuus

Sekä CBB60- että CBB65-kondensaattorit ovat Kiinan kansallisen standardin alaisia GB/T 3667 , joka kattaa AC-moottorin kondensaattorit. Tuoteluokat, joihin ne kuuluvat tämän standardin piiriin, kuvastavat kuitenkin niiden erilaisia ​​vaatimuksia. Kiinalaisten standardien lisäksi globaaleilla markkinoilla myydyillä kondensaattoreilla on lisäsertifikaatteja.

• CBB60 kondensaattorit Niissä on yleensä CE-merkintä Euroopan markkinoilla ja UL/CUL-sertifikaatti Pohjois-Amerikassa, kun niitä käytetään pumppujen ja puhallinmoottorien vaihdoissa.
• CBB65 kondensaattorit Pohjois-Amerikan LVI-markkinoiden osalta UL 810 (Kondensaattoreiden standardi) ja sen on täytettävä UL-luettelon vaatimukset lueteltujen LVI-laitteiden käyttöä varten. Monissa on myös CSA- ja RoHS-vaatimustenmukaisuusmerkinnät.

Kun kondensaattoreita vaihdetaan laitteissa, jotka on alun perin sertifioitu tietyllä kondensaattorityypillä, sertifioimattoman tai eri luokan komponentin korvaaminen voi teknisesti mitätöidä laitteen sertifioinnin ja aiheuttaa vastuuongelmia, erityisesti kaupallisissa asennuksissa, jotka on tarkastettu säännöllisesti.

Kuinka lukea kunkin kondensaattorin merkinnät

Sekä CBB60- että CBB65-kondensaattorit tulostavat tärkeimmät tiedot suoraan koteloon. Näiden merkintöjen ymmärtäminen mahdollistaa tarkan korvaavan valinnan ilman arvailua.

Tyypillisessä CBB60-kondensaattorin etiketissä voi lukea:

CBB60 — 30 µF ± 5 % — 450 VAC — 50/60 Hz — 85 °C

Tyypillisessä CBB65-kondensaattorin etiketissä voi lukea:

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105°C — P2 (purkausvastusluokka)

"A"-liite CBB65A:ssa ilmaisee yleensä sisäisen purkausvastuksen olemassaolon. Kaksoiskapasitanssin arvo (esim. 45 5 µF) tunnistaa sen välittömästi kaksoiskäyttöyksiköksi. Jänniteluokitus 440 VAC ja lämpötilaluokitus 105 °C vahvistavat, että se on mitoitettu kompressorihuoltoon.

Kun vaihdat jommankumman kondensaattorin, sovitus kaikki kolme avainparametria —kapasitanssiarvo, jänniteluokitus ja lämpötilaluokitus — ovat tärkeitä. Korvaaminen pienemmällä jännitteellä tai alhaisemmalla lämpötilaluokilla ei ole koskaan hyväksyttävää. Korkeampi jännite tai korkeampi lämpötila on sähköturvallinen vaihtoehto, vaikka myös fyysiset mitat on tarkistettava.

Elinikäodotukset ja heikkenemismallit

Kondensaattorin käyttöikä riippuu suuresti käyttölämpötilasta, jännitteestä ja käyttösuhteesta. Sekä CBB60 että CBB65 ovat metalloituja kalvotyyppejä, jotka yleensä kestävät elektrolyyttikondensaattoreita kauemmin vaihtovirtamoottorien käytössä, mutta niiden odotettu käyttöikä vaihtelee käyttöolosuhteiden vuoksi.

CBB60 käyttöikä

Tyypillisessä pumppu- tai puhallinmoottorikäytössä kohtuullisessa ympäristön lämpötilassa (alle 40 °C) laadukas CBB60-kondensaattori voi saavuttaa 30 000 - 50 000 käyttötuntia ennen kuin tapahtuu merkittävää kapasitanssipoikkeamaa. Kausikäyttöisissä laitteissa (kuten allaspumppu, joka käy 8 tuntia päivässä 6 kuukauden kauden aikana) tämä tarkoittaa noin 10-17 vuoden käyttöaikaa. Huonosti tuuletetuissa koteloissa tai lämmönlähteiden lähellä tämä voi kuitenkin pudota jyrkästi – jotkin yksiköt vioittuvat 3–5 vuodessa korkean lämpötilan pumppukoteloissa.

CBB65 käyttöikä

LVI-kompressorihuoltoa varten hyvälaatuinen CBB65-kondensaattori on tyypillisesti mitoitettu 60 000 tuntia tai enemmän nimellislämpötilassa. Reaalimaailman LVI-huoltoolosuhteet ovat kuitenkin vaikeita kondensaattoreille. Sähköverkkotapahtumien aiheuttamat jännitepiikit, kompressorin toistuvat kovat käynnistykset ja jatkuva toiminta yli 40 °C:n ympäristön lämpötiloissa voivat lyhentää laitteen käyttöikää. 8-15 vuotta asuinrakennuksissa. Tästä syystä LVI-huoltoteknikot kuumassa ilmastossa suosittelevat usein ennakoivaa kondensaattorin vaihtoa 7–10 vuoden välein, jopa ennen näkyvää vikaa.

Kapasitanssiryömintä on yleisin heikkenemismuoto molemmissa tyypeissä. Kondensaattori, joka on menettänyt yli 10 % nimelliskapasitanssistaan, voi saada moottorin kuluttamaan suurempaa virtaa, käymään kuumempana ja kärsimään alentuneesta hyötysuhteesta – vaikka se ei olisikaan epäonnistunut. Kapasitanssin mittaaminen kapasitanssimittarilla rutiinihuollon aikana voi havaita tämän ennen kuin se aiheuttaa kompressorin vian.

Vaihdettavuus: voitko korvata toisen toisella?

Tämä on yksi käytännöllisimmistä kysymyksistä, joita syntyy kenttäpalvelu- ja vaihtoskenaarioissa.

Lyhyesti: CBB65 voi korvata CBB60:n useimmissa sovelluksissa, mutta CBB60 ei saisi korvata CBB65:tä kompressorisovelluksissa.

Jos tarvitset vaihtopumpun moottorin CBB60-kondensaattorin ja CBB65-yksikön, jolla on vastaava kapasitanssi ja korkeampi jänniteluokitus, se toimii sähköisesti ja voi itse asiassa ylittää alkuperäisen pitkäikäisyytensä parempien lämpöominaisuuksiensa ansiosta. Sinun on korjattava liitintyyppiero (ruuviliitin vs. johdin) asianmukaisilla liittimillä.

Toiseen suuntaan – CBB60-kondensaattorin asentaminen LVI-kompressorisovellukseen – ei ole suositeltavaa useista syistä:

• CBB60:n lämpötilaluokitus (usein 85 °C) saattaa olla riittämätön kompressorin jatkuviin ympäristöolosuhteisiin.
• Nimellisjännite (250 VAC yleinen CBB60:ssä) ei ole yhteensopiva 370–440 VAC:n kompressoripalvelun kanssa.
• Johdinjohdot eivät sovellu kompressoriyksikön tärinäympäristöön ilman ylimääräistä vedonpoistoa.
• Paineenalennusilman puuttuminen tarkoittaa vaarallisempaa vikatilaa lämpörasituksessa.
• Kaksoiskäyttökokoonpanon puuttuminen tarkoittaa, että tarvitaan kaksi erillistä yksikköä siellä, missä yksi CBB65-kaksoiskäyttöyksikkö tyypillisesti palvelee.

Hinta- ja saatavuusnäkökohdat

Kaupallisen hankinnan näkökulmasta CBB60- ja CBB65-kondensaattorit ovat eri markkinatasoilla.

CBB60-kondensaattorit ovat suuren volyymin peruskomponentteja. Standardi 20 µF / 450 VAC CBB60 keskitason valmistajalta maksaa karkeasti 0,80–2,50 dollaria per yksikkö volyymitilauksissa. Niitä on laajalti saatavilla elektroniikan jälleenmyyjiltä, ​​laiteosien toimittajilta ja verkkokauppapaikoilta maailmanlaajuisesti.

CBB65-kondensaattorit, erityisesti kaksitoimiset LVI-käyttöön tarkoitetut kondensaattorit, vaativat korkeampia hintoja, mikä heijastaa niiden monimutkaisempaa rakennetta ja korkealaatuisempia materiaaleja. A 45 5 µF / 440 VAC kaksoiskäyttöinen CBB65 tyypillisesti maksaa 4–15 dollaria per yksikkö vähittäiskaupassa, ja suurten LVI-alan OEM-toimittajien merkkiyksiköt maksavat joskus 20–30 dollaria. Väärennetyt ja alikuntoiset CBB65-kondensaattorit ovat dokumentoitu ongelma LVI-varaosien markkinoilla – yksiköt, joissa on alumiinitölkit mutta riittämätön sisäinen rakenne, ovat aiheuttaneet kompressorin vikoja, koska ne ovat ajautuneet nopeasti toleranssin ulkopuolelle tai epäonnistuneet ennenaikaisesti lämmön vaikutuksesta. On suositeltavaa ostaa hyvämaineisilta jakelijoilta ja tarkistaa UL-listausmerkit.
