CBB60-kondensaattorin napaisuus: onko se positiivinen vai negatiivinen?

CBB60 kondensaattori Napaisuus: Suora vastaus

CBB60 kondensaattori on ei positiivista eikä negatiivista . Se on polaroimaton AC-kondensaattori, mikä tarkoittaa, että sillä ei ole nimettyä positiivista tai negatiivista napaa. Voit kytkeä jommankumman liittimen piirin kummallekin puolelle ilman vaurioiden tai toimintahäiriöiden riskiä. Tämä on yksi perustavanlaatuisimmista ominaisuuksista, joka erottaa sen elektrolyyttikondensaattoreista, jotka ovat tiukasti polarisoituneita ja epäonnistuvat - tai jopa räjähtävät - jos ne on kytketty väärin.

Monet ihmiset, jotka etsivät napaisuustietoa CBB60-kondensaattoreista, tulevat DC-piirien kanssa työskentelystä, jossa elektrolyyttikondensaattorit ovat yleisiä. Näissä yhteyksissä polariteetilla on valtava merkitys. CBB60 on kuitenkin suunniteltu erityisesti vaihtovirtaympäristöihin, joissa virran suunta vaihtuu jatkuvasti – tyypillisesti 50 tai 60 kertaa sekunnissa paikallisen verkon taajuudesta riippuen. Tällaisessa ympäristössä polarisoitunut kondensaattori tuhoutuisi melkein välittömästi. CBB60 käsittelee tämän saumattomasti, koska sen sisäinen rakenne on symmetrinen ja polaroimaton.

Joten jos näet kaksi liitintä CBB60-kondensaattorissa ja ihmettelet kumpi on kumpi - lakkaa murehtimasta. Ne ovat vaihdettavissa. Liitä ne vain piiriisi ja kondensaattori tekee työnsä.

Mikä on CBB60-kondensaattori ja mihin sitä käytetään

CBB60 on metalloitu polypropeenikalvokondensaattori, joka on suunniteltu AC-moottorin käynnistys- ja käyttösovelluksiin. Nimi "CBB" on kiinalainen standardinimitys, jossa "CB" viittaa kondensaattorityyppiin ja "B60" viittaa tiettyyn sarjaan kyseisessä luokituksessa. Näitä kondensaattoreita kutsutaan joskus myös "moottorikäyttöisiksi kondensaattoreiksi" tai "vaihtovirtakalvokondensaattoreiksi", ja niitä käytetään laajalti ympäri maailmaa yksivaiheisissa induktiomoottoreissa.

Löydät CBB60-kondensaattoreita laajasta valikoimasta jokapäiväisiä laitteita, mukaan lukien:

• Vesipumput ja uppopumput, joita käytetään kodeissa, maataloudessa ja rakentamisessa
• Ilmakompressorit ja ilmastointilaitteet
• Pyykinpesukoneet (erityisesti vanhemmat rumpumallit)
• Sähkötuulettimet ja ilmanvaihtolaitteet
• Sähkötyökalut, jotka käyttävät yksivaiheisia AC-oikosulkumoottoreita
• Uima-allaspumput ja kylpylälaitteet
• Maatalouden kastelumoottorit

CBB60-kondensaattorien tyypillinen kapasitanssialue alkaa 1 µF - 100 µF , joiden nimellisjännite on yleensä 250 VAC tai 450 VAC. Joissakin korkeammassa käytössä olevissa malleissa on 500 VAC. Vesipumppusovelluksissa yleisimmät arvot ovat välillä 8 µF - 30 µF. Pesukoneen moottoreille 6 µF - 16 µF on yleinen. Kondensaattorin runko on tyypillisesti lieriömäinen, ja sen toisesta päästä lähtee kaksi tai neljä johdinta, jotka on koteloitu muovikuoreen, joka tarjoaa eristyksen ja ympäristönsuojelun.

Sisärakenteessa käytetään ohutta polypropeenikalvoa dielektrisenä materiaalina ja alumiinimetallipinnoite kerrostetaan suoraan kalvolle. Tämä rakenne antaa kondensaattorille sen itsekorjautuvan ominaisuuden – jos pieni osa dielektristä puhkaisee jännitepiikin, paikallinen metallointi haihtuu ja korjaa vian tehokkaasti, mikä pidentää kondensaattorin käyttöikää merkittävästi verrattuna vanhempiin paperi- tai foliomalleihin.

Miksi CBB60-kondensaattoreissa ei ole positiivista tai negatiivista liitintä

Ymmärtääksesi, miksi napaisuudella ei ole merkitystä CBB60-kondensaattorille, se auttaa ymmärtämään kondensaattoreiden perusfysiikkaa ja sitä, kuinka vaihtovirta käyttäytyy eri tavalla kuin tasavirta.

Kuinka vaihtovirta muuttaa kaiken

Tasavirtapiirissä virta kulkee vain yhteen suuntaan. Polarisoidussa kondensaattorissa, kuten elektrolyytissä, on yhdellä levyllä oksidikerros, joka toimii dielektrisenä vain, kun oikea napa on kytketty positiiviseen jännitteeseen. Jos käännät napaisuuden, oksidikerros hajoaa, kondensaattorin sisään kerääntyy kaasua ja siitä seuraa katastrofaalinen vika - joskus rajusti.

AC current reverses direction at the grid frequency. 50 Hz:n järjestelmässä virta suorittaa 50 täyttä sykliä sekunnissa, mikä tarkoittaa, että se vaihtaa suuntaa 100 kertaa sekunnissa. 60 Hz:n järjestelmässä se peruuttaa 120 kertaa sekunnissa. Tässä ympäristössä olevan kondensaattorin on kyettävä lataamaan ja purkamaan molempiin suuntiin yhtä tehokkaasti. Juuri tämän CBB60:n polypropeenikalvodielektriikka tarjoaa – se latautuu ja purkautuu symmetrisesti riippumatta siitä, kummalla liittimellä on korkeampi potentiaali kulloinkin.

Filmieristeen rooli

Polypropeeni on ei-polaarinen polymeeri. Toisin kuin alumiinioksidi (käytetään elektrolyyttikondensaattoreissa), polypropeeni ei ole riippuvainen sähkökentän suunnasta dielektristen ominaisuuksiensa säilyttämiseksi. Filmi toimii samalla tavalla riippumatta siitä, osoittaako sähkökenttä vasemmalta oikealle tai oikealta vasemmalle. Tämä materiaaliominaisuus tekee CBB60:stä täysin symmetrisen ja polarisoimattoman fysikaalisella ja kemiallisella tasolla.

CBB60:n kaksi elektrodia ovat kemiallisesti identtisiä – molemmat ovat alumiinimetallointikerroksia polypropeenikalvolla. Ei ole oksidikerrosta, ei epäsymmetriaa eikä suositeltua suuntaa. Tämä on perustavanlaatuinen ero elektrolyyttikondensaattoreihin verrattuna, ja siksi et koskaan löydä CBB60-kondensaattorin rungosta " " tai "−" -merkintää.

CBB60-kondensaattorin merkintöjen lukeminen

Koska CBB60-kondensaattorissa ei ole napaisuusmerkintöjä, on silti tärkeää ymmärtää, mitä tulostetut tarrat tarkoittavat, oikean käytön kannalta. Tässä on erittely tyypillisistä merkinnöistä, joita kohtaat:

Huomaa, että mikään näistä merkinnöistä ei osoita positiivisia tai negatiivisia napoja - koska niitä ei ole. Kondensaattorin kaksi johdinta ovat täysin vaihdettavissa kaikkiin käytännön tarkoituksiin. Sähköisesti ei ole merkitystä sillä, kytketkö vasemman vai oikean johdon moottorin käynnistyskäämiin.

Kriittisesti tärkeää on vastaaminen kapasitanssiarvo ja jänniteluokitus moottorisi tai laitteesi alkuperäisten teknisten tietojen mukaan. Väärän kapasitanssin käyttäminen – jopa 20 %:lla – voi aiheuttaa moottorin tehottoman käytön, ylikuumenemisen tai käynnistymisen epäonnistumisen. Vaihda aina CBB60:een, jonka kapasitanssi on sama tai hyvin lähellä ja jännite on sama tai korkeampi.

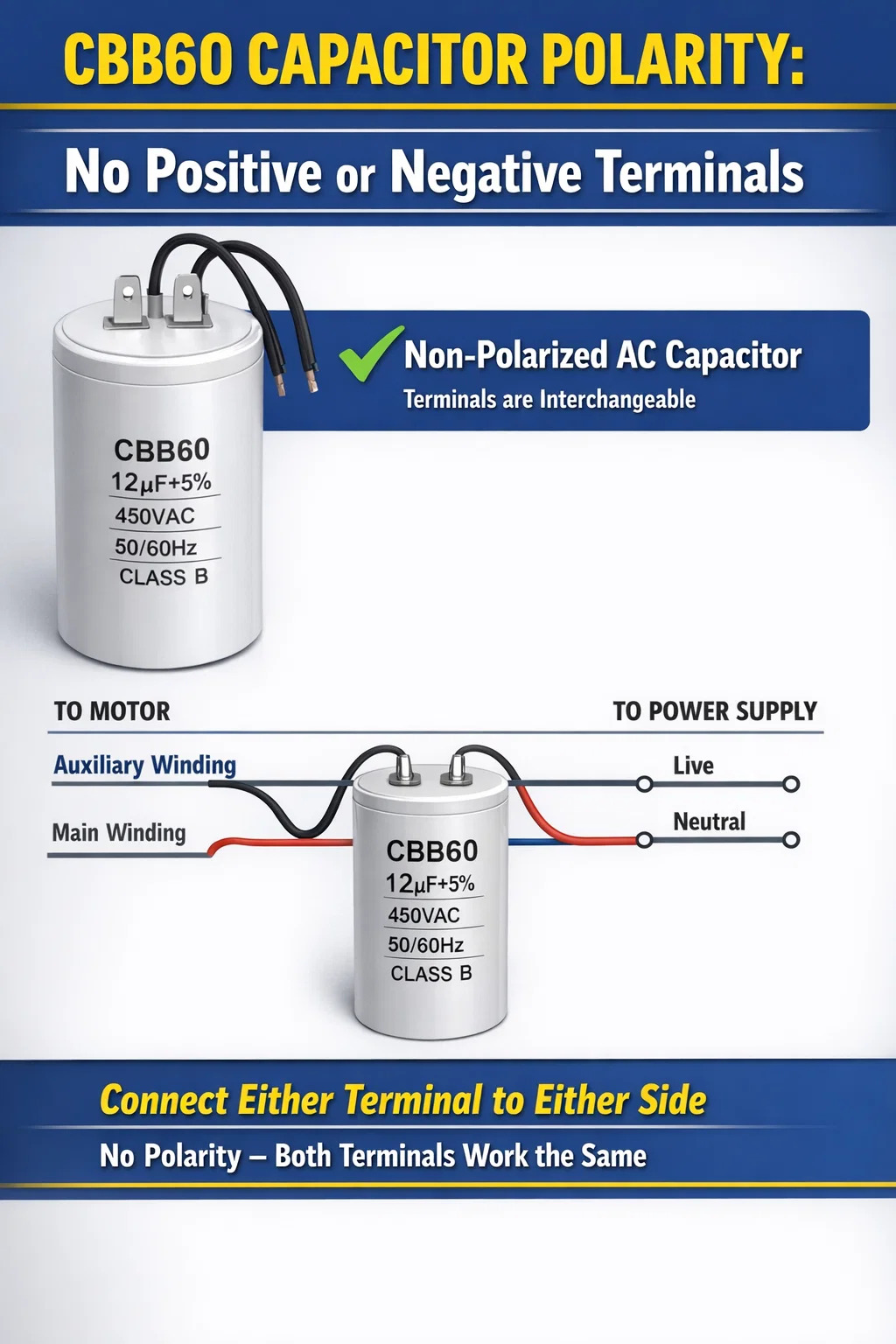

Kuinka kytkeä CBB60-kondensaattori oikein

Koska napaisuus ei ole huolenaihe, CBB60-kondensaattorin johdotus keskittyy kokonaan sen kytkemiseen moottoripiirin oikeisiin pisteisiin. Näin se toimii tyypillisessä yksivaiheisessa induktiomoottorisovelluksessa:

Perusliitäntä yksivaiheisessa moottorissa

Tavallisessa yksivaiheisessa induktiomoottorissa on kaksi käämisarjaa: pääkäämi ja apu (käynnistys) käämi. CBB60-kondensaattori on kytketty sarjaan apukäämin kanssa. Tämä luo vaihesiirron kahden käämin virran välille, mikä tuottaa pyörivän magneettikentän, jonka avulla moottori voi käynnistyä ja käydä.

Tyypillinen kytkentäjärjestys on:

1. Liitä CBB60:n yksi napa moottorin apukäämin liittimeen
2. Liitä CBB60:n toinen liitin virtalähteen jännitteiseen (linja) liittimeen
3. Pääkäämi liitetään suoraan virtalähteen yli (jännite ja nolla)
4. Molemmat käämit jakavat nollaliittimen

Koska CBB60:n kaksi liitintä ovat vaihdettavissa, ei ole väliä kumman liittimen kiinnität käämiin ja kumman syöttöjohtoon. Piirin käyttäytyminen on identtinen kummallakin tavalla.

Nelikytkentäiset CBB60-kondensaattorit

Joissakin CBB60-kondensaattoreissa on neljä johtoa kahden sijaan. Tämä ei tarkoita, että ne ovat polarisoituneita - se yksinkertaisesti tarkoittaa, että kondensaattorissa on kaksi sisäistä osaa, jotka voidaan kytkeä rinnan (täysi kapasitanssi) tai sarjaan (pienennetyn kapasitanssin ja korkeamman tehollisen jännitteen saavuttamiseksi). Tätä kokoonpanoa käytetään joskus mahdollistamaan joustavuus moottorin sovituksessa ilman useita kondensaattoriarvoja. Useimmissa vaihtoskenaarioissa liität neljä johdinta kahtena parina rinnakkaisen toiminnan ja täyden nimelliskapasitanssin saavuttamiseksi.

Tarkista aina moottoriin painettu kytkentäkaavio tai huoltokirja, kun käsittelet nelijohtimia kondensaattoreita. Kokoonpano voi vaikuttaa moottorin suorituskykyyn merkittävästi.

Turvallisuusohjeet johdotuksen yhteydessä

Vaikka napaisuus ei ole huolenaihe, turvallisuus ehdottomasti on. Eiudata näitä varotoimia aina, kun työskentelet CBB60-kondensaattorien kanssa:

• Pura kondensaattori ennen käsittelyä — CBB60 voi säilyttää vaarallisen latauksen jopa virran katkaisun jälkeen. Oikosulje liittimet hetkeksi eristetyllä vastuksella (noin 10 kΩ, 10 W) ennen kuin kosketat niihin
• Katkaise aina virta katkaisijasta ennen kuin avaat moottorin kotelon tai kytkentärasian
• Käytä eristettyjä työkaluja ja käytä kumipohjaisia jalkineita
• Varmista, että vaihtokondensaattorin nimellisjännite vastaa tai ylittää alkuperäisen määrityksen – älä koskaan asenna aliarvostettua kondensaattoria
• Tarkista johtimien eristys halkeamien tai lämpövaurioiden varalta ennen liitäntöjen tekemistä

CBB60-kondensaattorien vertailu polarisoituihin elektrolyyttikondensaattoreihin

Yleinen hämmennyksen lähde on ero CBB60-kalvokondensaattorien ja elektrolyyttikondensaattorien välillä. Eron ymmärtäminen estää selvästi kalliita virheitä valittaessa vaihtoja tai diagnosoitaessa vikoja.

Yksi tämän taulukon käytännön johtopäätös: Älä koskaan yritä korvata CBB60:tä elektrolyyttikondensaattorilla moottoripiirissä . Vaikka löytäisit elektrolyyttikondensaattorin, jolla on sama kapasitanssiarvo, sen kyvyttömyys käsitellä käänteistä napaisuutta AC-taajuuksilla aiheuttaa sen toimintahäiriön muutamassa sekunnissa. Vika voi olla räjähtävä ja vaarallinen.

Kuinka kertoa, jos CBB60-kondensaattori on epäonnistunut

CBB60-kondensaattorit heikkenevät ajan myötä, erityisesti korkeissa lämpötiloissa. Kun CBB60 vioittuu, sen palvelemassa moottorissa on tyypillisesti selvät oireet. Knowing these symptoms allows you to diagnose the problem quickly rather than replacing the entire motor unnecessarily.

Viallisen CBB60-kondensaattorin yleisiä oireita

• Moottori humisee, mutta ei käynnisty - tämä on klassisin merkki. Pääkäämi jännittää ja aiheuttaa huminaa, mutta ilman kondensaattorin vaihesiirrettyä virtaa ei ole pyörivää kenttää ja moottori pysyy paikallaan
• Moottori käynnistyy, jos sitä pyöritetään manuaalisesti, mutta se ei voi käynnistyä itsestään – osittain heikentynyt kondensaattori saattaa silti antaa riittävän vaihesiirron, kun roottori liikkuu, mutta ei tarpeeksi alkuinertian voittamiseksi
• Moottori käy normaalia hitaammin tai käyttää nimellisvirtaa enemmän
• Moottori ylikuumenee normaaleissa kuormitusolosuhteissa
• Näkyviä fyysisiä vaurioita kondensaattorin rungossa – pullistumia, halkeamia, palamisjälkiä tai öljyvuotoa kotelosta
• Moottorin kotelosta tulee palaneen haju

CBB60-kondensaattorin testaus yleismittarilla

Voit suorittaa perustarkistuksen digitaalisella yleismittarilla, jossa on kapasitanssimittaustoiminto. Kun kondensaattori on purettu turvallisesti, liitä anturit kahteen liittimeen - koska napaisuutta ei ole, ei ole väliä kumpi anturi koskettaa kumpaakin liitintä. Mittarin tulee näyttää kapasitanssiarvo, joka on lähellä runkoon painettua nimellisarvoa.

Terve CBB60 mittaa tyypillisesti sisällä ±10 % sen nimelliskapasitanssista . Esimerkiksi 20 µF:n kondensaattorin lukeman tulee olla 18 µF ja 22 µF välillä. Merkittävästi nimellisarvon alapuolella oleva lukema – kuten 8 µF 20 µF:n kondensaattorissa – osoittaa, että eriste on heikentynyt ja kondensaattori on vaihdettava. Nollan tai avoimen piirin lukema tarkoittaa, että kondensaattori on vioittunut kokonaan.

Joissakin yksinkertaisemmissa yleismittareissa on vain resistanssimittaus. Siinä tapauksessa karkea testi on asettaa mittari korkealle resistanssialueelle (kuten 2 MΩ) ja koskettaa lyhyesti antureita kondensaattorin liittimiin. Toimiva kondensaattori näyttää hetkellisesti alhaisen lukeman, kun se latautuu mittarin sisäisestä akusta, sitten lukema nousee äärettömyyteen, kun kondensaattori pitää latauksensa. Jos mittari näyttää nollaa (oikosulku) tai pysyy maksimissaan alusta alkaen (avoin piiri), kondensaattori on viallinen.

Kun silmämääräinen tarkastus riittää

Monissa tapauksissa et tarvitse mittaria ollenkaan. Jos CBB60-kondensaattorin rungossa näkyy jokin seuraavista, vaihda se välittömästi ilman lisätestejä:

• Sylinterimäinen kuori on turvonnut tai pullistunut missä tahansa kohdassa
• Muovikotelossa on halkeama tai halkeama
• Kotelossa on palamisjälkiä, sulaneita alueita tai tummumista
• Vartalon päällä tai ympärillä on näkyvää öljyistä jäännöstä (osoitus siitä, että dielektristä öljyä on vuotanut)
• Yksi tai useampi johdinjohtimista on irronnut rungosta tai siinä on korroosiota tulokohdassa

Oikean varaosan CBB60-kondensaattorin valinta

Kun ostat korvaavan CBB60-kondensaattorin, kolme parametria ovat kaiken muun tärkeämpiä: kapasitanssiarvo, jänniteluokitus ja liitinkokoonpano. Jos jokin näistä menee väärin, moottori voi toimia huonommin, ylikuumentua tai epäonnistua uudelleen nopeasti.

Kapasitanssi täsmää

Kapasitanssiarvo määrittää, kuinka paljon vaihesiirtoa kondensaattori aiheuttaa pää- ja apukäämin välillä. Moottorin valmistaja on laskenut tämän arvon optimaalista käynnistysmomenttia ja käyntitehoa varten. Merkittävä poikkeama tästä arvosta – yli noin 10 % – aiheuttaa mitattavia ongelmia:

• Liian pieni kapasitanssi: alhainen käynnistysmomentti, moottori ei ehkä käynnisty kuormitettuna, suurempi käyttövirta, ylikuumeneminen
• Liian suuri kapasitanssi: liiallinen virta apukäämin läpi, sekä käämin että kondensaattorin ylikuumeneminen, moottorin lyhentynyt käyttöikä

Hanki aina korvaava, jolla on täsmälleen sama kapasitanssi kuin alkuperäinen. Jos alkuperäinen arvo on epäselvä, koska tarra on vaurioitunut, tarkista moottorin tyyppikilvestä tai teknisestä dokumentaatiosta määritetty kondensaattorin arvo.

Jänniteluokitus: Vastaa tai ylitä

Vaihtolaitteen nimellisjännitteen on oltava sama tai suurempi kuin alkuperäinen. Jos alkuperäisen nimellisjännite oli 250 VAC, voit käyttää 250 VAC:n tai 450 VAC:n vaihtovirtaa – mutta et 150 VAC:n kondensaattoria. Aliarvostetun kondensaattorin asentaminen on palovaara ja johtaa nopeaan vikaan. Korkeamman mitoituksen kondensaattorin käyttö on täysin turvallista ja joskus hyödyllistä vaativissa sovelluksissa, joissa jännitepiikit ovat yleisiä.

Fyysinen koko ja asennus

CBB60-kondensaattorit ovat vakiokokoisia sylinterimäisiä, ja niiden halkaisija ja pituus riippuvat kapasitanssista ja jännitteestä. Suurempi kapasitanssi tai jännite tarkoittaa yleensä suurempaa runkoa. Kun vaihdat tiiviiseen moottorikoteloon, varmista, että vaihdon fyysiset mitat sopivat käytettävissä olevaan tilaan. Johdon pituuden ja halkaisijan tulee myös olla yhteensopiva olemassa olevien johdotusliitäntöjen kanssa.

Laatu ja sertifiointi ovat tärkeitä

CBB60-kondensaattoreiden markkinat sisältävät erittäin vaihtelevan laadun tuotteita. Vakiintumattomilla kondensaattoreilla voi olla todelliset kapasitanssiarvot kaukana ilmoitetusta nimellisarvosta, alhaisemmat läpilyöntijännitteet kuin merkitty ja huomattavasti lyhyempi käyttöikä. Kun ostat varaosia, etsi kondensaattoreita, joilla on tunnustetut turvallisuussertifikaatit, kuten CQC (China Quality Certification), TÜV, VDE tai UL. Nämä sertifikaatit osoittavat, että kondensaattori on testattu itsenäisesti ja että se täyttää vakiintuneet turvallisuus- ja suorituskykystandardit.

Käytännön vinkkejä CBB60-kondensaattorien kanssa työskentelemiseen

Napaisuutta ja vaihtoa koskevien peruskysymysten lisäksi on useita käytännön asioita, jotka kannattaa tietää, jos työskentelet säännöllisesti moottoreiden, pumppujen tai CBB60-kondensaattoreita käyttävien laitteiden kanssa.

Varaa kriittisiä laitteita

Laitteisiin, kuten kastelupumppuihin, öljypohjapumppuihin tai ilmastointilaitteisiin, joissa seisokit aiheuttavat merkittäviä ongelmia, oikean CBB60-varakondensaattorin säilyttäminen on käytännöllinen investointi. Nämä kondensaattorit ovat halpoja – tyypillisesti 2–15 dollaria kapasitanssista ja nimellisarvosta riippuen – ja viallinen kondensaattori on yksi yleisimmistä syistä, miksi yksivaihemoottorit lakkaavat toimimasta. Oikean varaosan saaminen hyllylle tarkoittaa 10 minuutin korjausta usean päivän osien toimituksen odottamisen sijaan.

Lämpötila vaikuttaa kondensaattorin käyttöikään

Lämpö on CBB60-kondensaattorien päävihollinen. Useimmat niistä on mitoitettu toimimaan jopa 70 °C:ssa, ja jotkut korkealaatuiset mallit ovat 85 °C. Kondensaattorin jatkuva käyttö lähellä maksimilämpötilaa lyhentää sen käyttöikää dramaattisesti. Jos moottori on asennettu huonosti tuuletettuun koteloon tai kuumaan ilmastoon, harkitse kondensaattorin käyttöä, joka on mitoitettu vaadittua vähimmäislämpötilaa korkeammalle lämpötilalle. Riittävän ilmanvaihdon varmistaminen moottorin kotelon ympärillä auttaa myös pidentämään kondensaattorin käyttöikää merkittävästi.

Kosteus ja ympäristönsuojelu

Ulkosovelluksissa tai kosteissa ympäristöissä – yleisiä kastelupumpuille ja uima-allaslaitteille – CBB60-kondensaattorin johdot voivat syöpyä ajan myötä, jos ne altistuvat kosteudelle. Johtojen ja moottoriliittimien väliset liitännät ovat erityisen herkkiä. Kun vaihdat kondensaattoria tällaisissa ympäristöissä, käytä vedenpitäviä liittimiä tai kääri liitännät itsesulautuvalla teipillä kosteuden sisäänpääsyn estämiseksi. Tarkasta liitännät vähintään kerran kaudessa kosteissa olosuhteissa.

Älä käytä moottoria ilman sen kondensaattoria

Jotkut teknikot, kun he diagnosoivat moottorin, joka ei käynnisty, irrottavat tilapäisesti kondensaattorin tarkistaakseen, toimivatko moottorin käämit. Vaikka moottori voi pyöriä, jos se käynnistetään käsin, sen käyttäminen tällä tavalla - jopa lyhyesti - voi vaurioittaa apukäämien käämiä. Pidä aina oikea kondensaattori piirissä, ennen kuin kytket moottoriin jatkuvaa virtaa. Lyhyet, muutaman sekunnin mittaiset diagnostiset testit ovat yleensä siedettäviä, mutta älä käytä moottoria kuormittamattomana ja ilman kondensaattoria pitkiä aikoja.
