Voinko korvata CBB60:n CBB65:llä?

Voinko korvata CBB60:n CBB65:llä? Suora vastaus

Lyhyt vastaus on: useimmissa tapauksissa ei – sinun ei pitäisi korvata suoraan a CBB60 kondensaattori CBB65:n kanssa tarkistamatta huolellisesti sovelluksesi teknisiä tietoja. Vaikka molemmat ovat AC-moottorin käyntikondensaattoreita, joilla on sama perustehtävä parantaa moottorin hyötysuhdetta ja tehokerrointa, ne eroavat merkittävästi fyysisestä rakenteesta, kotelon suunnittelusta, jännitearvoista ja suunnitelluista asennusympäristöistä. Yhden vaihtaminen toiseen ymmärtämättä näitä eroja voi johtaa laitteen toimintahäiriöön, kondensaattorin ennenaikaiseen vikaan tai jopa turvallisuusriskiin.

On kuitenkin olemassa erityisiä skenaarioita, joissa CBB65:tä voidaan käyttää toiminnallisena korvikkeena CBB60:lle, edellyttäen, että kapasitanssiarvo, jänniteluokitus ja liitinkokoonpano ovat yhteensopivia. Tässä artikkelissa käydään läpi kaikki, mitä sinun on tiedettävä ennen vaihtoa.

Mikä on CBB60-kondensaattori?

A CBB60 kondensaattori on sylinterimäinen, kalvotyyppinen AC-moottorikäyttöinen kondensaattori, joka on sijoitettu muovikoteloon. Se on valmistettu Kiinan kansallisen standardin GB/T 3667 mukaisesti, ja sitä käytetään laajalti yksivaiheisissa induktiomoottoreissa sellaisissa sovelluksissa kuin vesipumput, pesukoneet, sähkötyökalut ja pienet kompressorit. "CBB"-etuliite osoittaa, että se on metalloitu polypropeenikalvokondensaattori, kun taas "60" viittaa tiettyyn moottorikäyttöön suunniteltuun tuotesarjaan.

CBB60:n tärkeimmät ominaisuudet ovat:

• Lieriön muotoinen muovinen (yleensä polypropeeni) ulkokuori
• Yhteinen kapasitanssialue: 1 µF - 100 µF
• Nimellisjännite: tyypillisesti 250VAC tai 450VAC
• Käyttölämpötila-alue: -40°C - 70 °C (vakio)
• Johdinjohdin tai lapioliitännät
• Ei suunniteltu erityisesti ulkokäyttöön tai öljyyn upotettuun ympäristöön

CBB60 on yksi yleisimmin käytetyistä moottorikondensaattoreista maailmanlaajuisesti, erityisesti pumppumoottoreissa ja pienissä kodinkoneissa. Sen muovikotelo tekee siitä kevyen ja kustannustehokkaan, mutta se myös rajoittaa sen kestävyyttä kosteutta, öljyä ja korkeita ympäristön lämpötiloja vastaan ​​verrattuna metallikoteloituihin kollegoihin.

Mikä on a CBB65 kondensaattori ?

A CBB65 kondensaattori on myös metalloitu polypropeenikalvo AC-moottorin käyntikondensaattori, mutta siinä on pyöreä alumiininen (metalli) kotelo muovikuoren sijaan. Tämä muotoilu tekee siitä huomattavasti kestävämmän ja sopivan vaativiin ympäristöihin. CBB65 on vakiona käytetty kondensaattorityyppi ilmastointikompressorit, LVI-järjestelmät ja jäähdytyslaitteet — sovellukset, joissa ympäristön lämpötila, kosteus ja tärinätasot ovat paljon korkeammat kuin tyypillisissä kotitalousmoottoreissa.

CBB65:n tärkeimmät ominaisuudet ovat:

• Pyöreä alumiininen metallisäiliökotelo (öljytäytteinen tai kuivakalvo)
• Yhteinen kapasitanssialue: 5 µF - 60 µF (yksi) tai kaksiosaiset kokoonpanot
• Nimellisjännite: tyypillisesti 370VAC tai 440VAC
• Käyttölämpötila: 85°C tai 105°C asti korkean lämpötilan versioissa
• Spade (pikaliittimet) yläosassa
• Suunniteltu jatkuvaan käyttöön suljetussa tai kuumassa ympäristössä

CBB65:n alumiinikotelo tarjoaa myös paremman itseparantumisen ja lämmönpoiston verrattuna muovikoteloituun CBB60:een. Tämä tekee siitä suositellun valinnan aina, kun kondensaattori on asennettu suljettuun yksikköön – kuten kompressorin koteloon –, jossa käyttölämpötilat ylittävät rutiininomaisesti sen, mitä CBB60-muovirunko voi turvallisesti sietää.

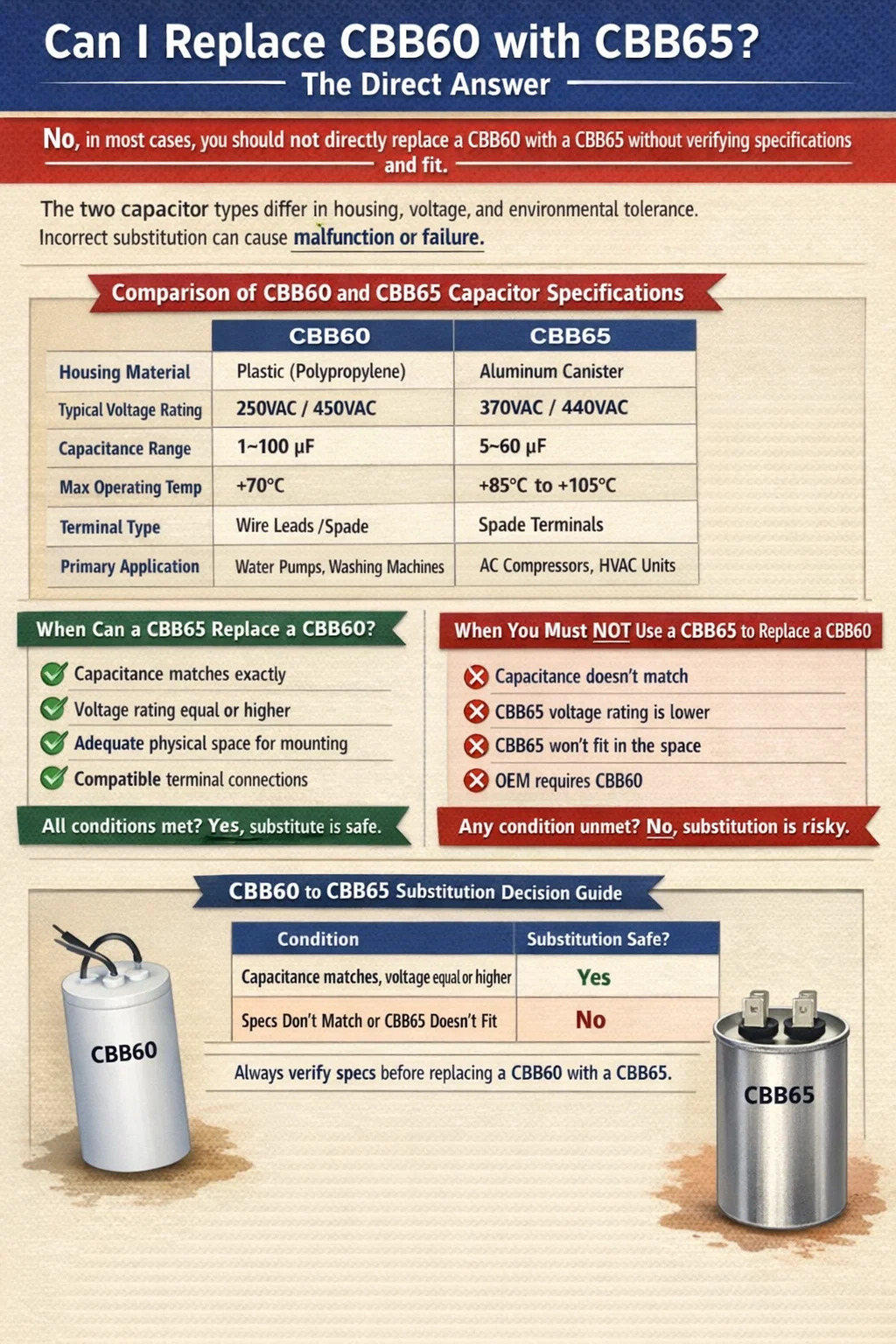

CBB60 vs CBB65: Side-by-Side teknisten tietojen vertailu

Näiden kahden kondensaattorityypin välisten teknisten erojen ymmärtäminen on välttämätöntä ennen kuin yrität vaihtaa. Alla olevassa taulukossa esitetään tärkeimmät tekniset erot:

Tärkeimmät syyt, miksi CBB60 ja CBB65 eivät ole vapaasti vaihdettavissa

Erilaiset asunnot ja fyysiset mitat

Välittömästi ilmeisin ero on fyysinen muoto. CBB60:ssä on korkea, hoikka sylinterimäinen muovirunko, kun taas CBB65:ssä on kyykky, leveä alumiinikapselin muoto. Näillä kahdella muodolla ei ole samoja asennuskiinnikkeitä tai kotelon jalanjälkiä. Jos vaihdat komponentin pumppumoottorin koteloon, joka on suunniteltu CBB60:n profiilin ympärille, CBB65-säiliö ei fyysisesti mahdu samaan tilaan ilman muutoksia. Yhteensopimattoman muodon pakottaminen tiiviiseen moottoritilaan aiheuttaa mekaanista rasitusta ja mahdollisia vaurioita ympäröiville osille.

Jänniteerot voivat aiheuttaa vikoja

CBB60-kondensaattorit tulevat yleensä sisään 250VAC ja 450VAC versiot, kun taas CBB65-yksiköiden luokitus on tyypillisesti 370VAC tai 440VAC . Jos käytät 250 VAC CBB60:tä 220 V:n moottoripiirissä ja yrität korvata 370 VAC CBB65:llä, nimellisjännitteen epäsuhta menee toiseen suuntaan – käyttämällä alemman nimellisarvoa CBB60:tä piirissä, joka tarvitsee 370 VAC:n nimellisosan – johtaa ennenaikaiseen eristeen rikkoutumiseen, väkivaltaisiin seurauksiin, jossa voi esiintyä turvotusta, turvotusta. Vastaa tai ylitä aina alkuperäinen jännite, kun vaihdat kondensaattoreita.

Lämpötilan sieto on todellinen huolenaihe

Tavallinen CBB60-kondensaattori on mitoitettu toimimaan enintään 70°C . Tämä sopii erinomaisesti pumppumoottorille hyvin tuuletetussa ympäristössä. Jos kuitenkin yrität käyttää CBB60:tä ilmastointikompressorissa – joka on CBB65:n alkuperäinen ympäristö – ympäristön lämpötilat kompressorin lähellä voivat rutiininomaisesti nousta tai ylittää 80–90 °C. Näissä olosuhteissa CBB60:n muovikotelo pehmenee, sisäinen kalvo voi hajota nopeammin ja komponenttien käyttöikä lyhenee dramaattisesti. CBB65:n alumiinikotelo ja korkealuokkainen dielektrinen materiaali on suunniteltu erityisesti kestämään tätä jatkuvaa lämpöaltistusta.

Liitäntöjen ja johtojen yhteensopivuus

CBB60-kondensaattorit käyttävät usein lankajohtoja – paljaita tai eristettyjä johtoja, jotka lähtevät pohjasta tai ylhäältä –, kun taas CBB65-kondensaattorit käyttävät yleisesti kanisterin yläosassa olevia lapioliittimiä. Jos moottorisi olemassa olevassa johtosarjassa on CBB60:lle suunniteltuja johtoliittimiä, CBB65:n napaliittimiin yhdistäminen vaatii lisäliittimiä tai uudelleenjohdotuksen. Ammattimaisissa korjauskonteksteissa tämä on hallittavissa, mutta nopeassa kentän vaihtoskenaariossa yhteensopimattomat liittimet luovat löysät liitännät, jotka voivat kaartaa, ylikuumentua tai aiheuttaa ajoittaisia ​​vikoja.

Milloin CBB65 voi korvata CBB60:n?

Huolimatta yllä kuvatuista eroista, on olemassa oikeutettuja olosuhteita, joissa CBB65 voi turvallisesti korvata CBB60:n. Näiden ehtojen on täytyttävä samanaikaisesti:

• Vastaava kapasitanssiarvo: CBB65:n µF-luokituksen on oltava sama kuin vaihdettavan CBB60:n. 20 µF:n käyntikondensaattorille määritetty moottori ei voi toimia turvallisesti 25 µF:n tai 15 µF:n yksikössä ilman moottorin piirin uudelleensuunnittelua.
• Sama tai suurempi jänniteluokitus: Jos alkuperäisen CBB60:n nimellisjännite on 450 VAC, sinun on käytettävä CBB65:tä, jonka nimellisjännite on myös 450 VAC tai korkeampi. Et voi käyttää 370 VAC CBB65:tä 450 VAC CBB60:n tilalle.
• Fyysinen tila ja asennusmajoitus: Moottorikotelossa on oltava riittävästi tilaa CBB65-kapselin leveämmälle, lyhyemmälle profiilille, ja asianmukaisten kiinnikkeiden tai laitteistojen on oltava käytettävissä sen kiinnittämiseksi kunnolla.
• Liittimen yhteensopivuus tai sovitettava johdotus: Paikaliittimien tai sovittimien on oltava käytettävissä CBB65:n kytkemiseksi olemassa oleviin moottoripiirin johtoihin.
• Hyväksyttävä taajuusluokitus: Molemmat tyypit on suunniteltu 50/60 Hz järjestelmiin. Varmista, että moottorin taajuus vastaa kondensaattorin teknisiä tietoja.

Jos kaikki viisi yllä olevaa ehtoa täyttyvät, CBB65 on sähköisesti yhteensopiva CBB60-sovelluksen kanssa. Itse asiassa, koska CBB65:ssä on kestävämpi kotelo ja korkeampi lämmönsietokyky, sitä voidaan pitää päivitys kestävyyden suhteen — varsinkin jos moottori toimii lämpimässä tai kosteassa ympäristössä. Jotkut korjausteknikot käyttävät rutiininomaisesti CBB65-yksiköitä korvaamaan CBB60-kondensaattorit ulkopumppuasennuksissa juuri alumiinirungon paremman ympäristötiiviyden vuoksi.

Milloin et saa käyttää CBB65:tä CBB60:n tilalle

On yhtä selkeitä tilanteita, joissa vaihtamista ei tule koskaan yrittää, riippumatta käytettävissä olevista kiertotavoista:

• Vaadittua kapasitanssiarvoa ei ole saatavilla CBB65:ssä: CBB65-yksiköt vaihtelevat tyypillisesti välillä 5 µF - 60 µF. Jos CBB60-sovelluksesi vaatii 1 µF, 2 µF tai 80 µF kondensaattorin, näille arvoille ei löydy vastaavaa CBB65:tä.
• Tilarajoitukset tekevät fyysisen sopivuuden mahdottomaksi: Kompakteissa moottorikoteloissa – kuten pesukoneen rummuissa tai uppopumppujen rungoissa – ei ole tilaa CBB65:n leveämmälle halkaisijalle.
• Alkuperäisen laitteen valmistaja määrittelee CBB60:n takuu- tai sertifiointitarkoituksiin: Sertifioidun osan vaihtaminen määrittelemättömään tyyppiin voi mitätöidä takuut, epäonnistua turvallisuustarkastuksissa tai rikkoa tuotteen vaatimustenmukaisuusvaatimuksia säännellyillä aloilla.
• Saatavilla olevien CBB65-yksiköiden jänniteluokitus on vaadittua alhaisempi: Älä koskaan alenna käyntikondensaattorin jännitettä. Tämä takaa ennenaikaisen vian ja mahdollisen vaaran.

Käytännön opas: Yhteensopivuuden tarkistaminen ennen vaihtamista

Ennen kuin vaihdat CBB60-kondensaattorin CBB65:een, suorita seuraavat tarkistusvaiheet:

1. Lue alkuperäisen CBB60-kondensaattorin etiketti. Huomaa kapasitanssi (µF), nimellisjännite (VAC), taajuus (Hz) ja mahdolliset lämpötilaluokkamerkinnät.
2. Tunnista CBB65-yksikkö, jota aiot käyttää. Varmista, että se vastaa kapasitanssia tarkasti ja täyttää tai ylittää nimellisjännitteen.
3. Mittaa käytettävissä oleva fyysinen tila moottorin kotelossa jarrusatulalla. Vertaa CBB65:n halkaisijaa ja korkeutta käytettävissä olevaan onteloon.
4. Tarkista liittimen tyyppi ja johdotus. Selvitä, tarvitsetko lapio-langallisia sovittimia ja ovatko nämä sovittimet mitoitettu piirin virralle ja jännitteelle.
5. Tarkista moottorin käyttöympäristö. Jos moottori toimii yli 70 °C:n lämpötilassa, CBB65:n korkeampi lämpöluokitus on itse asiassa eduksi. Jos se toimii alle 70 °C:ssa puhtaassa, kuivassa sisätilassa, samanlainen CBB60 on parempi.
6. Testaa piiri vaihdon jälkeen. Varmista asennuksen jälkeen puristinmittarilla, että moottori ottaa odotetun käyttövirran. Epätavallinen veto voi tarkoittaa kapasitanssin epäsopivuutta, joka vaikuttaa moottorin suorituskykyyn.

CBB60-kondensaattorivian ymmärtäminen ja miksi oikealla vaihdolla on väliä

CBB60-kondensaattorit vioittuvat useista hyvin dokumentoiduista syistä, ja näiden vikatilojen ymmärtäminen auttaa selventämään, miksi oikean varaosan valitseminen on niin tärkeää:

Terminen ikääntyminen

Jokainen 10 °C:n käyttölämpötilan nousu puolittaa karkeasti kalvokondensaattorin käyttöiän – tämä on vakiintunut suhde, joka tunnetaan Arrhenius-yhtälönä, jota sovelletaan kondensaattorin ikääntymiseen. CBB60, joka on mitoitettu 70 °C:seen ja joka toimii jatkuvasti 80 °C:ssa, koska se on sijoitettu lämpimään moottoritilaan, vanhenee noin kaksinkertainen odotettu korko . Tästä syystä CBB65:n (mitoitettu 85 °C tai 105 °C) käyttö korkeassa lämpötilassa tarjoaa merkittävästi pidemmän käyttöiän, vaikka molemmilla yksiköillä on samat kapasitanssi- ja jännitearvot.

Ylijännitestressi

Jännitepiikit – kytkentätransienteistä, käyttövaihteluista tai moottorin taka-EMF:stä – rasittavat sekä CBB60- että CBB65-kondensaattorien sisällä olevaa dielektristä kalvoa. Kondensaattorin, joka toimii 90–95 prosentilla nimellisjännitteestään, käyttöikä on huomattavasti lyhyempi kuin kondensaattorin, joka toimii 70–80 prosentilla nimellisjännitteestä. Kun valitset korvaavan yksikön, valitse yksikkö a jännite on 20–30 % todellista piirijännitettä korkeampi on hyvä insinöörikäytäntö. Esimerkiksi 220 V piirissä 450 VAC CBB60 tai 440 VAC CBB65 tarjoavat molemmat terveen turvamarginaalin.

Kosteuden sisäänpääsy

CBB60:n muovikotelo läpäisee kosteutta ajan myötä paremmin kuin CBB65:n suljettu alumiinisäiliö. Ulkopumppuasennuksissa, allaslaitteissa tai kaikissa sovelluksissa, joissa moottori on alttiina kosteudelle tai roiskevedelle, CBB65:n metallikotelo tarjoaa huomattavasti paremman suojan kosteuden aiheuttamilta vaurioilta. This is one legitimate reason why some pump repair specialists choose to upgrade from CBB60 to CBB65 kun moottoreita rakennetaan uudelleen ulkokäyttöön, vaikka alkuperäiset tekniset tiedot vaativat CBB60:n.

Yleisimmät sovellukset, joissa tämä kysymys tulee esille

CBB60-CBB65-vaihtokysymys herää useimmiten seuraavissa korjaus- ja huoltoskenaarioissa:

Vesipumpun korjaus

CBB60-kondensaattorit ovat vakiona yksivaiheisissa vesipumppumoottoreissa. Pumpun kondensaattorit vaihtelevat tyypillisesti 8 µF - 30 µF 450 VAC:ssa . Kun alkuperäinen CBB60 epäonnistuu, teknikoilla on joskus CBB65-yksiköitä varastossa ja he ihmettelevät, voivatko he käyttää niitä. Ulkopumpuille CBB65, jolla on vastaavat tiedot, on hyväksyttävä ja usein parempi vaihtoehto paremman ympäristötiiviyden vuoksi. Uppopumppujen, joissa on erittäin tiukat kotelot, fyysinen sopivuus voi estää vaihdon.

Pyykinpesukoneen moottorin kondensaattorit

Pyykinpesukoneet käyttävät yleensä CBB60-kondensaattoreita rumpukäyttömoottoreissaan, usein 6 µF - 12 µF 450 VAC:lla . Pyykinpesukoneen moottorikotelo on kompakti, eikä sitä ole suunniteltu CBB65-muotoon. Fyysinen istuvuus on tyypillisesti suurin este tässä, joten vastaava CBB60 on käytännöllisempi valinta.

Ilmastointi- ja LVI-järjestelmät

Tämä on todellinen CBB65:n kotialue. Ilmastointikompressorit ja tuuletinmoottorit käyttävät lähes yksinomaan CBB65-kondensaattoreita. Jos joku kysyy, voiko CBB60:llä korvata viallisen CBB65:n vaihtovirtayksikössä – pääkysymyksen päinvastainen – vastaus on ehdottomasti ei useimmissa olosuhteissa, koska CBB60 ei kestä kompressoriyksikön sisällä olevia lämpö- ja ympäristöolosuhteita millään mielekkäällä käyttöiällä.

Sähkötyökalut ja pienet koneet

Jotkut suuremmat sähkötyökalut, joissa on yksivaiheinen oikosulkumoottori – kuten pöytäsahat, penkkihiomakoneet ja pölynkerääjät – käyttävät CBB60-kondensaattoreita. Näitä moottoreita käytetään tyypillisesti työpajaympäristöissä kohtuullisissa lämpötiloissa. Alkuperäinen CBB60-spesifikaatio on yleensä sopiva tähän, ja korvaaminen CBB65:llä on mahdollista, jos mitat sallivat, mutta se ei tarjoa merkittävää etua asianmukaisesti mitoitettuun CBB60-korvaajaan verrattuna.

Mitä tapahtuu, jos käytät väärää kondensaattoria?

Yhteensopimattoman kondensaattorin käyttö – olipa kyseessä sitten väärä kapasitanssi, väärä jännitearvo tai väärä tyyppi – moottoripiirissä ei aina johda välittömään vikaan. Joskus moottori käynnistyy ja näyttää toimivan normaalisti, mutta aiheuttaa ongelmia viikkoja tai kuukausia myöhemmin. Ymmärtäminen, mikä menee pieleen, auttaa ymmärtämään, miksi oikealla spesifikaatiolla on merkitystä:

• Väärä kapasitanssi (liian korkea): Moottori voi ylikuumentua liiallisesta käynnistys- tai käyttövirrasta johtuen. Käämityksen eristys hajoaa nopeammin, mikä lyhentää moottorin käyttöikää. Mitattu käyttövirta on yleensä suurempi kuin tyyppikilven spesifikaatio.
• Väärä kapasitanssi (liian pieni): Moottori saattaa epäonnistua kehittämään täyttä vääntömomenttia, käymään alentuneella teholla, vaikeuksia käynnistyä kuormitettuna tai tuottaa liiallista tärinää ja melua.
• Alijännitenimellinen kondensaattori: Dielektrinen kalvo hajoaa vähitellen jatkuvassa ylikuormituksessa. Kondensaattori voi pullistua, vuotaa tai repeytyä - joissakin tapauksissa aiheuttaa pienen tulipalon tai päästää karkeaa savua muovikotelosta.
• Väärä lämpötilaluokitus: Kondensaattori vanhenee nopeammin ja menettää kapasitanssinsa ajan myötä. Kun sen tehollinen kapasitanssi ajautuu alaspäin nimellisarvostaan, moottorin suorituskyky heikkenee vähitellen, kunnes kondensaattori rikkoutuu kokonaan.

Vioittunut tai väärän spesifikaation mukainen kondensaattori voi myös vahingoittaa itse moottorin käämiä , muuttaen yksinkertaisen 5–20 dollarin kondensaattorin vaihdon 100–500 dollarin moottorin takaisinkelaamiseksi tai täydelliseksi moottorin vaihtamiseksi. Tästä syystä on aina vaivan arvoista käyttää muutama minuutti teknisten tietojen yhteensopivuuden tarkistamiseen ennen asennusta.

Yhteenveto: CBB60 vs CBB65 korvauspäätösopas

Käytä seuraavaa päätösopasta määrittääksesi, onko CBB60:n korvaaminen CBB65:llä tarkoituksenmukaista tilanteessasi:

Lopputulos: Käsittele kondensaattorin korvaamista ominaisuuksien sovitusharjoituksena, ei pikakuvakkeena. CBB60 ja CBB65 ovat erilaisia ​​työkaluja, jotka on rakennettu päällekkäisiin mutta erillisiin tarkoituksiin. Kun niiden tekniset tiedot ovat yhdenmukaiset ja fyysinen asennus on yhteensopiva, CBB65 voi olla täysin pätevä – ja joskus ylivoimainen – CBB60:n korvaaja. Kun tekniset tiedot eroavat toisistaan ​​tai fyysiset rajoitteet tekevät vaihdosta epäkäytännöllistä, vaihtamisen pakottaminen aiheuttaa ongelmia, jotka ovat paljon kalliimpia korjata kuin oikean alkuperäisen osan hankkiminen.
