C65R- ja CBB65-kondensaattorien teknisten tietojen ja sovellusten ymmärtäminen

Suora yleiskatsaus ja toiminnallinen päätelmä

The c65r kondensaattori ja laajempi cbb65 kondensaattori tuoteperhe ovat tärkeitä komponentteja nykyaikaisessa sähkötekniikassa, ja ne toimivat ensisijaisesti moottorikäyttöisenä kondensaattoreina vaativissa vaihtovirtasovelluksissa. Rakenteellisesti nämä komponentit tarjoavat jatkuvan vaihesiirron, jota tarvitaan, jotta yksivaiheiset oikosulkumoottorit toimivat sujuvasti lämmitys-, ilmanvaihto-, ilmastointi- (HVAC) ja teollisuuspumppujärjestelmissä. Suora toiminnallinen johtopäätös on, että valinta vakiomallin ja raskaan C65R-muunnelman välillä riippuu täysin tarvittavasta mikrofaradin (µF) kapasitanssitoleranssista, jännitehuipuista aina 450 V AC:iin asti ja ympäristön äärilämpötiloista. Täysin sopivan käyntikondensaattorin valitseminen estää moottorin ylikuumenemisen, vähentää energiankulutusta ja pidentää sen tukeman kompressorin tai puhallinmoottorin käyttöikää.

CBB65- ja C65R-kondensaattorien teknisen nimikkeistön purku

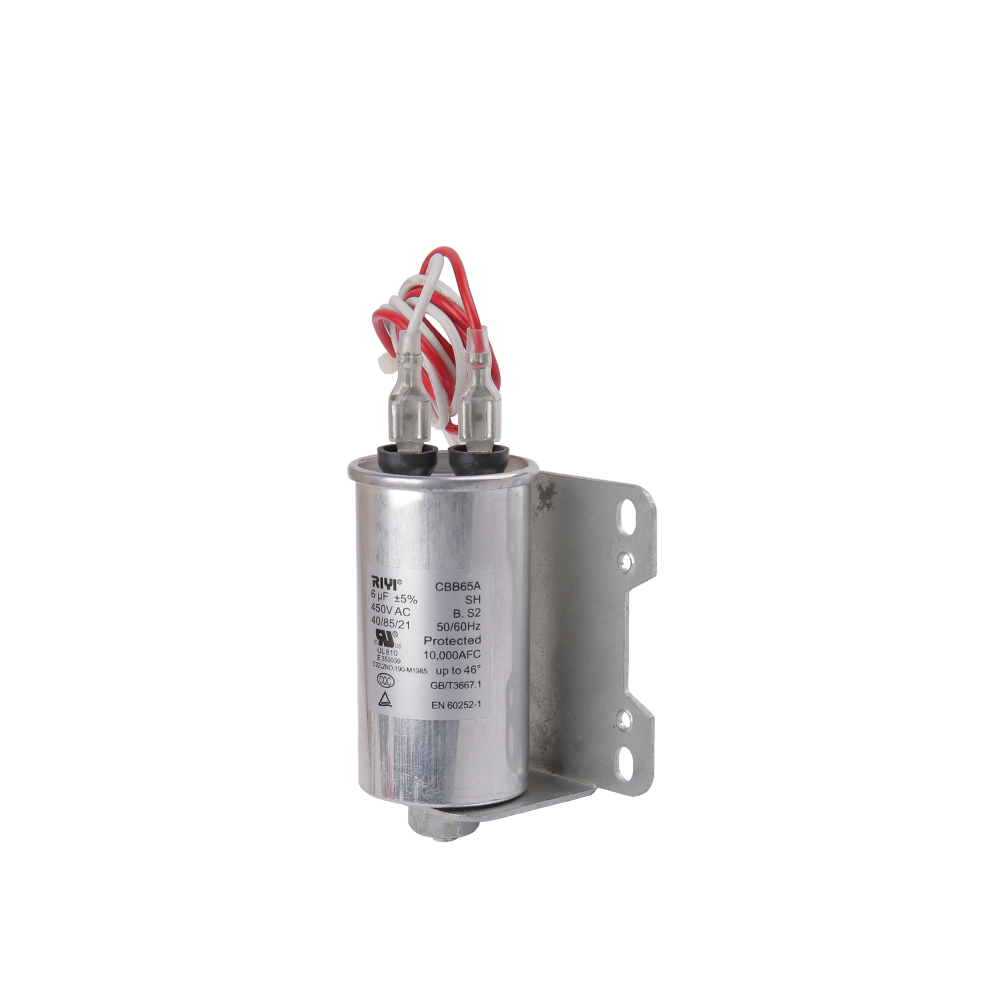

Näiden komponenttien nimeämisen ymmärtäminen edellyttää teollisten nimeämiskäytäntöjen purkamista. Termi CBB65 edustaa tietyntyyppistä metalloitua polypropeenikalvokondensaattoria. Kansainvälisissä koodausstandardeissa kirjain C tarkoittaa kondensaattoria, ensimmäinen B tarkoittaa polypropeenidielektristä materiaalia ja toinen B tarkoittaa, että siinä käytetään kalvokerrosrakennetta. Numeroliite 65 on alan standardi indikaattori korkeajännitteisille, öljytäytteisille, räjähdyssuojatuille turvarakenteille.

Nimitys c65r kondensaattori viittaa usein tiettyihin valmistajien tuotelinjoihin tai vahvistettuihin malleihin, jotka on optimoitu erittäin luotettaviin sovelluksiin ja jotka usein integroidaan korkealuokkaisiin asuintalojen lauhduttimiin. "R" korostaa usein pyöreää fyysistä geometriaa tai parannettuja raskaiden rakennusten mittareita, jotka on räätälöity tiukoille käyttöympäristöille. Nämä kondensaattorit käyttävät erittäin ohutta alumiini- tai sinkki-alumiiniseoksesta valmistettua kerrosta, joka on tyhjiöpinnoitettu polypropeenikalvopohjalle sähköenergian varastoimiseksi ja vapauttamiseksi tehokkaasti.

Tekniset ydintiedot ja suorituskykymatriisi

Arvioidessaan cbb65-kondensaattoria tai erikoistunutta C65R-vastinetta insinöörit arvioivat tietyt sähköiset parametrit varmistaakseen järjestelmän yhteensopivuuden. Ensisijaiset arvot sisältävät nimelliskapasitanssin, jännitekapasiteetin, taajuuden yhteensopivuuden ja lämpötilan toleranssikynnykset.

Taulukko 1: Teknisten eritelmien vertailut standardipolymeerien ja kestävien C65R-sarjan laitteiden välillä.
Parametrimetriikka	Vakio CBB65-sarja	Ensiluokkainen C65R suorituskyky
Nimellisjännite (VAC)	370 V - 440 V AC	Jopa 450 V AC
Kapasitanssialue (µF)	15 µF - 80 µF	Kaksi- ja yksiarvoiset arvot jopa 100 µF
Kapasitanssitoleranssi	plus tai miinus 5 prosenttia	plus tai miinus 5 prosenttia stable
Lämpötilaluokka	-40 astetta - 70 astetta C	-40 astetta - 85 astetta C
Hajoamistekijä	alle 0,002 50 Hz:llä	alle 0,0015 parannettu

Kaksitoimiset sovellukset vs. yhden arvon järjestelmäkehykset

Tyypillisissä ilmastointilauhdutinjärjestelmissä kiinteistö sähköisen ohjauskotelon sisällä on erittäin rajallinen. Tämä rajoitus johti kaksoiskäyttöisten mallien kehittämiseen, joita löytyy laajalti cbb65 kondensaattori vaihtoehtoja. Yksiarvoisessa yksikössä on kaksi liitintä ja se tukee yhtä moottoria, kuten uunipuhaltimen tai teollisuuspoistopuhaltimen.

Sitä vastoin kaksoiskäyttökokoonpanossa on kaksi erillistä kondensaattoria yhdessä metallisäiliössä, joilla on yhteinen sisäinen neutraalipolku. Tämä malli on helppo tunnistaa kolmesta selvästi merkitystä yläliittimestä:

HERM-terminaali: Tämä liitetään suoraan hermeettiseen kompressorin moottorin käämiin ja tuottaa tarvittavan suuren kapasitanssin vaihesiirron, joka vaihtelee tyypillisesti välillä 35 µF - 60 µF.
FAN-liitin: Tämä ohjautuu suoraan ulkoilman lauhduttimen tuulettimen moottorin käämiin, mikä vaatii pienemmän kapasitanssin, yleensä välillä 3 µF - 10 µF.
COM-pääte: Yhteinen liitin toimii paluuhaarana, joka kytkeytyy suoraan tulevaan päävoimalinjan kontaktoriin.

HVAC Excellence Training Manual -oppaan julkaisemien kenttätietojen mukaan yli 80 prosenttia nykyaikaisista jaetun järjestelmän ilmastointilaitteista käyttää kaksitoimista konfiguraatiota tilan säästämiseksi ja komponenttien määrän vähentämiseksi valmistuksen kokoonpanon aikana.

Sisäinen itsekorjautuva mekaniikka ja rakenteelliset turvallisuusominaisuudet

Itsensä parantava ilmiö

Yksi modernin tärkeimmistä rakenteellisista eduista c65r kondensaattori on sen luontainen itseparantumiskyky. Kun paikallinen jännitepiikki tai dielektrinen hajoaminen tapahtuu liiallisesta käyttölämpöstä johtuen, pieni sähkökaari puhkaisee erittäin ohuen polypropeenikalvokerroksen. Koska metalloitu pinnoite on uskomattoman ohut, mikrokaaren tuottama lämpö höyrystää puhkaisukohtaa ympäröivän metallikalvon välittömästi. Tämä höyrystys poistaa oikosulun, jolloin laite voi jatkaa toimintaansa keskeytyksettä ja pienentää mitätöntä mikrofaradin kokonaistehoa.

Paineherkkä keskeytyssuoja

Kun vakavat sisäiset viat johtavat kaasun muodostumiseen öljyn hajoamisesta, integroitu turvamekanismi suojaa järjestelmää. Näissä kondensaattoreissa on sisäinen paineherkkä katkaisin. Kun paine kasvaa saumattoman alumiinikotelon sisällä, yläkansi laajenee hieman ulospäin. Tämä fyysinen laajeneminen katkaisee suoraan liittimiin kiinnitetyt sisäiset liitäntäjohdot ja eristää viallisen komponentin täysin ennen kuin ulkovaippa voi repeytyä tai vuotaa öljyä herkkiin sähköisiin säätimiin.

Vaiheittainen diagnostinen testaus ja yleismittarin vahvistus

Kun LVI-ulkoyksikkö ei kytkeydy päälle, jolloin kompressorista kuuluu selkeää huminaa, teknikkojen on suoritettava fyysinen ja sähköinen diagnoosi. Tämä prosessi vaatii tarkan suorituksen komponentin toiminnan eheyden varmistamiseksi.

Vaihe 1: Turvallinen eristys ja visuaalinen tarkastus

Ennen kuin kosket mihinkään sisäisiin komponentteihin, teknikoiden on irrotettava päähuollon virrankatkaisusilmukka. Ne käyttävät vastusta poistamaan turvallisesti kaikki tallennetut sähkövaraukset liitinyhdistelmistä. Seuraa fyysistä tarkastusta: jos yläkansi näyttää kuperalta tai turvonneelta, sisäinen painekatkaisin on lauennut ja se on vaihdettava välittömästi. Myös öljyvuoto terminaalien tiivisteiden ympärillä vahvistaa rakenteellisen vian.

Vaihe 2: Microfarad-mittaus ja arviointi

Teknikko irrottaa johtosarjan ja kytkee digitaalisen yleismittarin kapasitanssiasetukselle (merkitty microfarad-symbolilla). Testausmenettely noudattaa tiukkaa polkua:

Aseta yksi anturi COM-liittimeen ja toinen johto suoraan HERM-liittimeen. Vertaa lukemaa suoraan nimellisarvoon.
Siirrä toinen johto FAN-liittimeen tarkistaaksesi puhallinpiirin alemman arvon itsenäisesti.
Jos 45 plus 5 µF nimellisyksikön lukema on alle 42,75 µF HERM-piirissä, moottori kärsii luistohäviöstä, minkä vuoksi se on vaihdettava.

Oikean vaihtoosan valitseminen

Kun hankitaan identtinen tai päivitetty korvaava epäonnistunut c65r kondensaattori , erityiset yhteensopivuusohjeet estävät laitevaurioita. On alan sääntö, että teknikko voi nostaa käyttöjännitettä, mutta ei saa koskaan laskea sitä. Esimerkiksi 440 V:n nimellismalli voi korvata 370 V:n mallin turvallisesti, koska sen paksumpi dielektrinen kerros kestää korkeampaa sähköistä rasitusta. 370 V mallin asentaminen 440 V piiriin aiheuttaa kuitenkin nopean dielektrisen rikkoutumisen ja ennenaikaisen vian.

Sitä vastoin mikrofaradin arvojen on vastattava tarkasti laitteen suunnittelun eritelmiä. Väärän kokoisen kondensaattorin, kuten 55 µF:n yksikön, asentaminen 45 µF:n moottorille suunniteltuun piiriin siirtää vaihekulmaa liian pitkälle eteenpäin. Tämä lisää apukäämien kokonaisvirranottoa, mikä aiheuttaa moottorin käämien eristysvirheen ajan myötä.
