Kuinka testata vaihtovirtakondensaattoria yleismittarilla? | hyvä vs huono kondensaattori live-testi

Sen määrittäminen, onko ilmastointilaitteen AC-kondensaattori hyvä vai huono, ei vaadi ammattimaista elektroniikkatekniikan tietämystä. Niin kauan kuin sinulla on yleismittari, jossa on "kapasitanssitesti" -toiminto, voit seurata näitä ohjeita ja tulla itse puoliksi asiantuntijaksi.

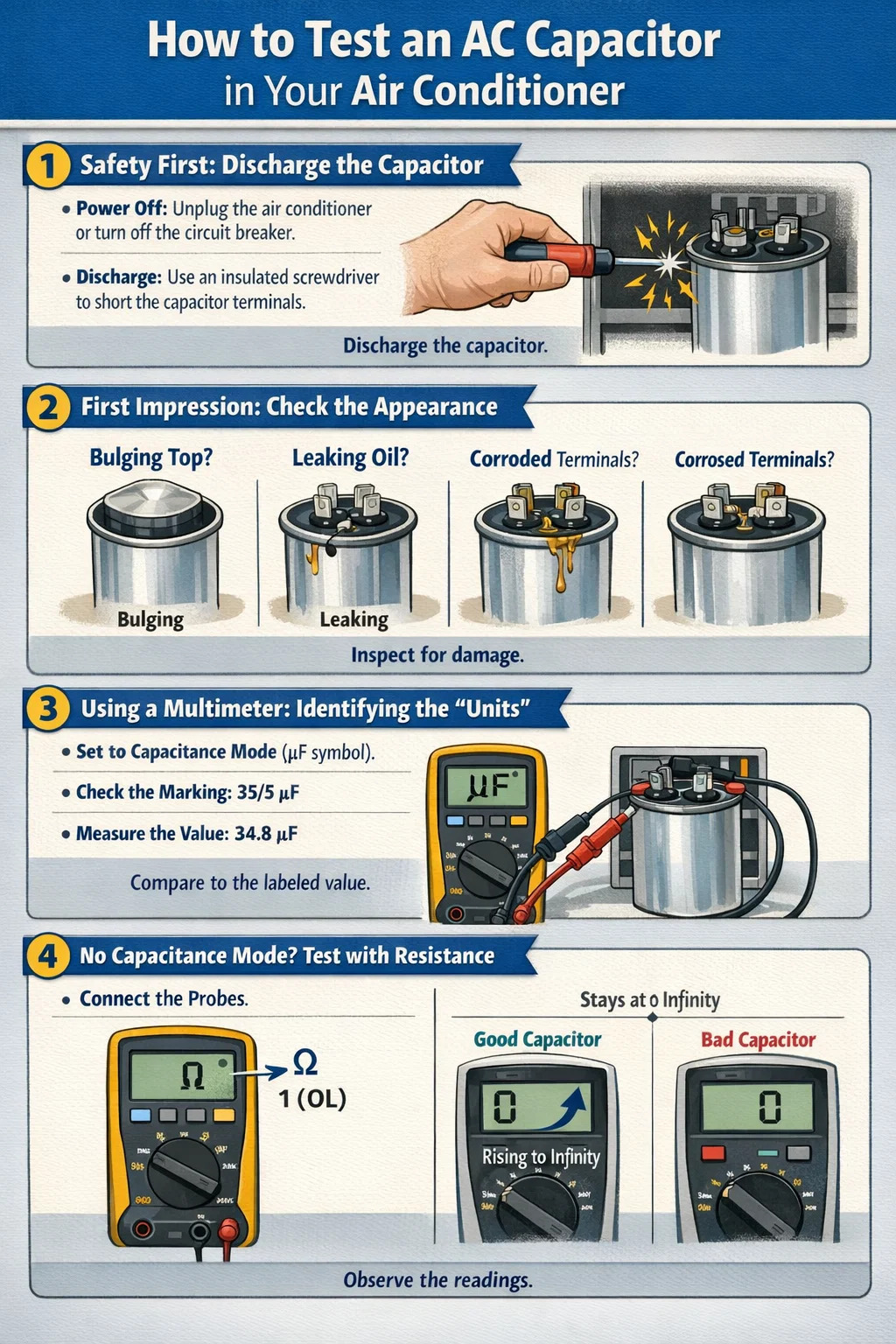

1. Turvallisuus ennen kaikkea: Pura kondensaattori

Tämä vaihe on tärkein ennen testauksen aloittamista. AC-kondensaattori on kuin akku; vaikka virta on katkaistu, siinä voi silti olla korkeajännitevaraus, ja sen koskettaminen suoraan voi aiheuttaa vakavan sähköiskun.
Virran katkaisu: Irrota ilmastointilaite tai katkaise virta.
Purkaus: Etsi ruuvimeisseli, jossa on hyvin eristetty kahva ja kosketa samanaikaisesti kondensaattorin kahta (tai kolmea) napaa metalliakselilla. Jos kuulet "poksahduksen" tai näet pienen kipinän, se tarkoittaa, että jäljellä oleva varaus on purkautunut.

2. Ensivaikutelma: Tarkista ulkoasu

Jotkut viallisia AC kondensaattorit ei tarvitse edes testata instrumentilla; voit kertoa vain katsomalla niitä:
Pullistuma: Kondensaattorin yläosan tulee olla tasainen. Jos se on pullistunut kuin fermentoitu leipä, se on varmasti rikki.
Vuotava öljy: Jos öljyistä nestettä vuotaa alhaalta tai ylhäältä, se osoittaa sisäisen vaurion.
Korroosio: Voimakkaasti syöpyneet liittimet voivat myös johtaa huonoon kosketukseen.

3. Yleismittarin käyttäminen: "Yksikköjen" tunnistaminen

Aseta yleismittari kapasitanssin mittausalueelle (yleensä merkitty symbolilla –|(– tai nF/μF).
Tarkista merkinnät: Jokaisen AC-kondensaattorin kapasitanssiarvo on kirjoitettu kyljelleen. Esimerkiksi "35/5 μF" tarkoittaa, että se on kaksoiskondensaattori, joista suurempi on 35 ja pienempi on 5.
Mittaa todellinen arvo: Aseta yleismittarin anturit vastaaviin liittimiin (esim. "C" ja "HERM" mittaamaan kompressoriosan, "C" ja "FAN" mittaamaan tuuletinosan).
Vertaa: Jos mitattu arvo poikkeaa merkittävästi merkitystä arvosta (esim. merkitty 35, mutta mittaus on vain 10 tai lukemaa ei ole ollenkaan), se tarkoittaa, että kondensaattori on "heikko" ja se on vaihdettava.

4. Entä jos kapasitanssialuetta ei ole? Käytä vastusaluetta "kuuntelemaan sen sydämenlyöntiä"

Jos yleismittarissasi ei ole erillistä kapasitanssin mittaustoimintoa, voit käyttää resistanssialuetta (Ω) arvioidaksesi sen karkeasti:
Dynaaminen havainnointi: Liitä anturit ja tarkkaile numeroita näytöllä. Hyvä kondensaattori näyttää pienen numeron, joka kasvaa nopeasti ja näyttää lopuksi äärettömän (tai "1"/"OL").
Periaate: Tämä johtuu siitä, että yleismittarin akku lataa kondensaattoria. Jos luku pysyy muuttumattomana tai näyttää aina 0:n, AC-kondensaattori on ehdottomasti viallinen.
