104J kondensaattorin arvo selitetty: CBB60 kondensaattoriopas

Mitä 104J tarkoittaa kondensaattorissa

Kondensaattorin runkoon painettu 104J tarkoittaa, että komponentin kapasitanssi on 100 000 pikofaradia, mikä vastaa 0,1 mikrofaradia, plus tai miinus 5 prosentin toleranssilla. Kaksi ensimmäistä numeroa, 10, ovat merkitseviä lukuja, kolmas numero 4 kertoo, kuinka monta nollaa lisätään näiden kahden luvun jälkeen, kun tulos ilmaistaan pikofaradeina, ja kirjain J on toleranssikoodi, joka seuraa numeerista osaa. Tämä kolminumeroinen plus-kirjainmerkintäjärjestelmä on olemassa, koska pienten keraamisten levykondensaattoreiden, monoliittisten monikerroksisten kondensaattoreiden ja monien filmikondensaattoreiden rungot ovat liian pieniä tulostaakseen koko desimaaliarvon ja yksikkösymbolin luettavassa tekstissä, joten valmistajat omaksuivat sen sijaan kompaktin lyhenteen.

Kun kuvio on ymmärretty, samanlaisten merkintöjen lukemisesta tulee pikemminkin rutiinia kuin hämmentävää. 103 J kondensaattori on 10 000 pF tai 0,01 mikrofaradia, 224 J kondensaattori on 220 000 pF tai 0,22 mikrofaradia ja 474 J kondensaattori on 470 000 pF tai 0,47 mikrofaradia. Toleranssikirjain muuttaa taatun tarkkuusalueen nimellisarvon ympärillä itse nimellisarvon sijaan, joten 104K ja 104J mittaavat molemmat lähes 0,1 mikrofaradia tuoreesta, vahingoittumattomasta osasta, mutta K-versio mahdollistaa laajemman plus- tai miinus-10 prosentin leviämisen, kun taas J-versio pidetään tiukemmalla plus- tai miinus 5 prosentin kaistalla.

Tämä koodaustapa ei ole ainutlaatuinen yhdelle tehtaalle tai maalle. Se juontaa juurensa yhteiseen alan yleissopimukseen, joka levisi, koska se antoi valmistajien leimata arvon komponenttiin käyttämällä vain neljää merkkiä, riippumatta siitä, päätyikö komponentti televisioon, pesukoneen ohjauskorttiin, virtalähteeseen vai teollisuusanturiin. Jokainen säännöllisesti elektroniikan parissa työskentelevä muistaa lopulta kourallisen yleisiä kolminumeroisia koodeja yksinkertaisesti toistuvan altistuksen avulla, samalla tavalla kuin joku, joka työskentelee putkiliittimien parissa, muistaa yleiset putkien halkaisijat ilman, että niitä tarvitsee etsiä.

Kolminumeroisen ja kirjainjärjestelmän purku kokonaan

104J-tyyppisten kondensaattoreiden koodauskäytäntö noudattaa samaa logiikkaa, jota käytetään useimmissa maailmanlaajuisesti myytävissä levy-, keraami- ja pienkalvokondensaattoreissa. Valmistajat luottavat tähän lyhenteeseen, koska viiden tai kuuden merkin leimaaminen riisinjyvän kokoiseen komponenttiin on paljon helpompaa kuin täyden desimaaliarvon tulostaminen yksikkösymbolilla, ja koska standardoitu järjestelmä tarkoittaa, että yhden merkin osiin koulutettu teknikko voi lukea toisen merkin osia oppimatta uudelleen mitään.

Yleiset kolminumeroiset kondensaattorikoodit ja niitä vastaavat arvot
Painettu koodi	Arvo pF	Arvo µF	Tyypillinen käyttö
101J	100 pF	0,0001 µF	Korkeataajuinen ohitus, RF-viritys
102J	1 000 pF	0,001 µF	Melunsuodatus, RF-kytkentä
103J	10 000 pF	0,01 µF	Irrotus logiikkapiireissä
104J	100 000 pF	0,1 µF	Yleinen ohitus, virtalähteen tasoitus
154J	150 000 pF	0,15 µF	Snubber-verkot, EMI-suppressio
224J	220 000 pF	0,22 µF	Moottorin käynnistysavustin, ajoituspiirit
334J	330 000 pF	0,33 µF	Äänensuodatus, sähköjohtojen kytkentä
474J	470 000 pF	0,47 µF	Äänikytkentä, snubber-verkot
105J	1 000 000 pF	1 µF	Virtalähteen bulkkisuodatus

Toleranssikirjaimet noudattavat numeerisesta arvosta erillistä standardia, ja tämä on kohta, joka saa ihmiset, jotka ovat uusia näiden merkintöjen lukemisessa, kompastumaan. J tarkoittaa plus tai miinus 5 prosenttia, K plus tai miinus 10 prosenttia, M plus tai miinus 20 prosenttia, F plus tai miinus 1 prosentti ja G plus tai miinus 2 prosenttia. Piirissä, jossa ajoituksen tarkkuudella tai suodattimen katkaisutaajuudella on merkitystä, tiukempi toleranssi, kuten J tai F, pitää käyttäytymisen ennustettavana koko tuotantoerässä, kun taas löysempi toleranssi, kuten M, on hyväksyttävä perusohitus- tai kohinanvaimennusrooleissa, joissa tarkan arvon täytyy olla vain laajalla alueella sen sijaan, että osuisi tarkkaan kohteeseen.

Miksi kolmas numero on kertoja eikä vain toinen luku

Yleinen hämmennys on, että kaikkia kolmea numeroa käsitellään ikään kuin ne olisivat merkitseviä lukuja, mikä johtaa väärään lukemaan. Oikea lähestymistapa on käsitellä vain kahta ensimmäistä numeroa peruslukuna ja käyttää sitten kolmatta numeroa puhtaasti kymmenen potenssin kertoimena, jota sovelletaan pikofaradeihin. 104:lle perusluku on 10 ja kerroin on 10 neljänteen potenssiin, jolloin saadaan 10 kerrottuna 10 000:lla, mikä vastaa 100 000 pikofaradia. Saman logiikan soveltaminen 475:een antaa kannan 47 ja kertoimen 10 viidenteen potenssiin, jolloin saadaan 4 700 000 pikofaradia tai 4,7 mikrofaradia, mikä on joskus nähtävissä tehoelektroniikassa käytetyissä suuremmissa filmikondensaattoreissa.

Jännitearvot painettu koodin viereen

Monissa kondensaattoreissa, joissa on 104J-tyylinen koodi, on myös erillinen lähelle painettu jänniteluokitus, tavallisesti 50 V, 100 V, 250 V, 400 V tai 630 V kalvotyypeille. Tämä jänniteluku on suurin käyttöjännite, jonka dielektrinen voi sietää jatkuvasti rikkoutumatta, ja se on täysin riippumaton itse kapasitanssiarvosta. 50 V:lle mitoitettu 104 J ja 400 V:n 104 J kondensaattori varastoivat identtisen 0,1 mikrofaradin varauksen tietyllä jännitteellä, mutta 400 V:n versiossa käytetään paksumpaa tai erilaista dielektristä materiaalia kestämään korkeampi jatkuva jännitys, minkä vuoksi se on fyysisesti suurempi ja yleensä maksaa enemmän.

Miten CBB60 kondensaattorit Liittyy tähän arvojärjestelmään

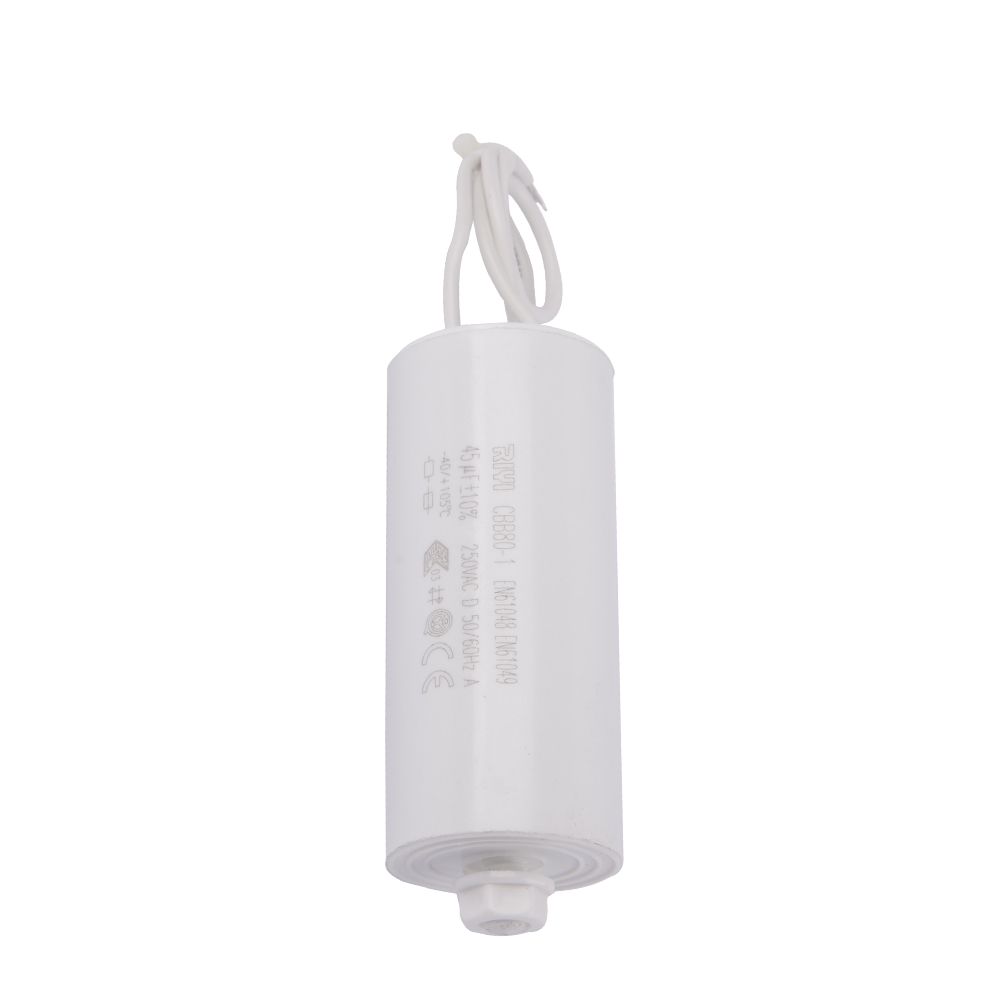

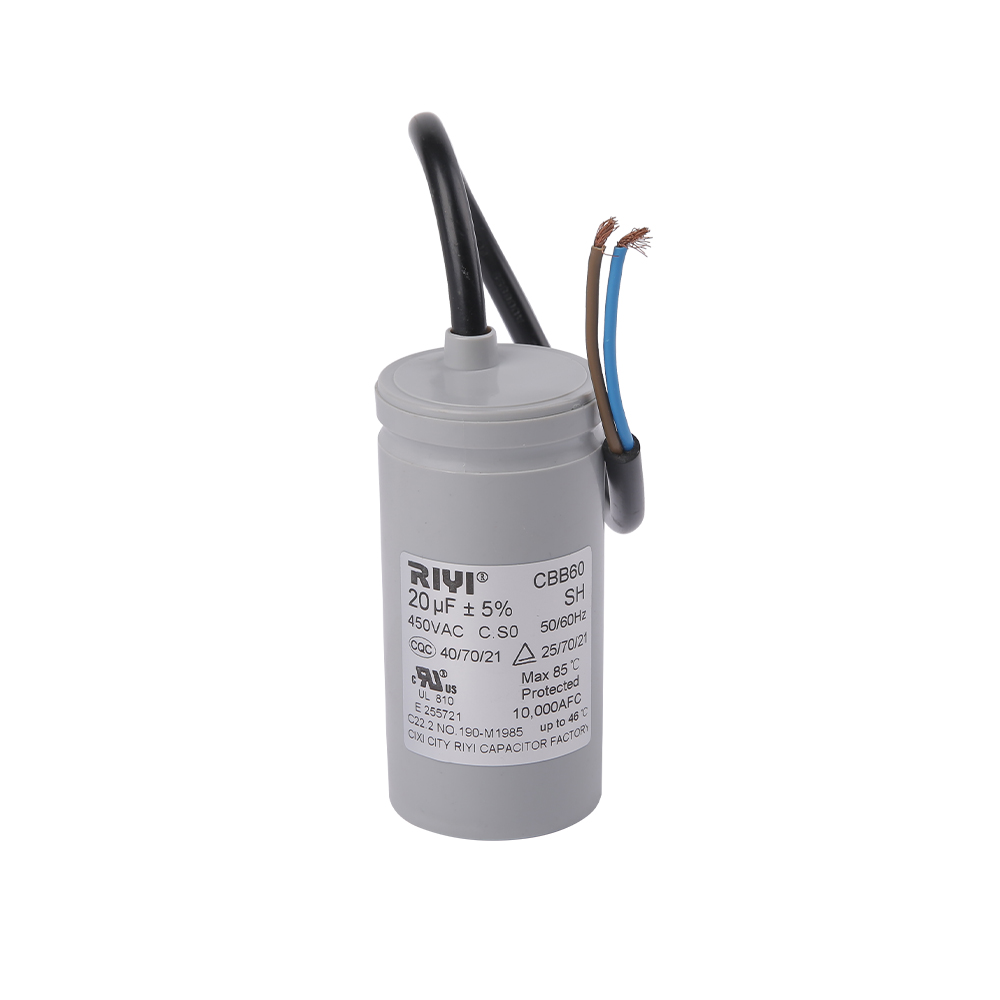

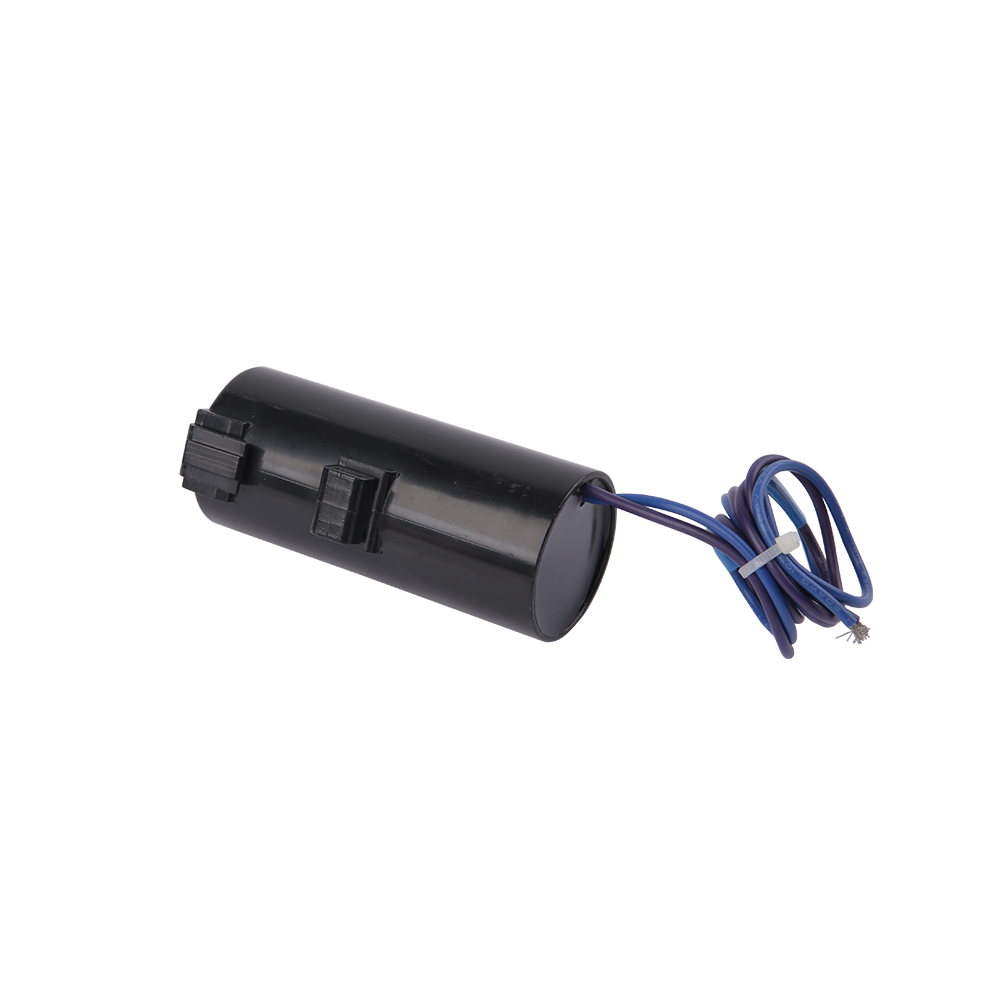

A CBB60-kondensaattori on metalloitu polypropeenikalvokondensaattori, joka on rakennettu erityisesti vaihtovirta-oikosulkumoottoreille , yleisimmin vesipumpuissa, puhaltimissa, kompressoreissa ja muissa pyörivissä laitteissa olevia yksivaihemoottoreita. Toisin kuin pieni keraaminen levy, jossa on merkintä 104J, CBB60-kondensaattori on suurempi sylinterimäinen tai soikea komponentti, joka on mitoitettu jatkuvalle AC-jännitteelle, tyypillisesti 250 V tai 450 V, ja se on merkitty suoraan mikrofaradeihin kolminumeroisen pF-koodin sijaan, koska kotelossa on tarpeeksi pinta-alaa jännite- ja taajuustietojen tulostamiseen.

Vaikka CBB60-yksiköt ohittavat pikakoodauksen, taustalla oleva kapasitanssin matematiikka on identtinen pienien koodattujen osien kanssa. CBB60-kondensaattori, jonka teho on 25 mikrofaradia, säilyttää saman tyyppisen varaussuhteen kuin 0,1 mikrofaradin keraaminen kondensaattori, vain mittakaavassa noin 250 kertaa suurempi, ja sen eriste ja rakenne sopivat jatkuvaan AC-aaltovirtaan lyhyiden DC-suodatuspulssien sijaan. Jokainen, joka vertaa pientä 104J-koodattua signaalikondensaattoria CBB60-moottorin käyntikondensaattoriin, vertaa todella kahta eri työtä: signaalin käsittelyä mikrofaradin tasolla verrattuna moottorin vaiheen siirtoon kymmenillä mikrofaradeilla.

Tyypilliset CBB60-kapasitanssiarvot, jotka löytyvät moottoreiden nimikilvestä ja pumppuoppaista, vaihtelevat välillä 1,5 µF - 50 µF, yleisten varastoarvojen ollessa 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25,0 µF, 25,0 µF, 25,0 µF. 40 µF ja 45 µF. Oikean CBB60-arvon valitseminen moottorille ei ole valinnaista arvailua; Kondensaattorin arvon valitsee moottorin valmistaja käämien rakenteen perusteella, ja väärän arvon vaihtaminen muuttaa käynnistysmomenttia, käyttövirtaa ja lämmön kertymistä moottorin käämeissä.

CBB60-kondensaattorin fyysinen rakenne

CBB60-kondensaattorin sisäinen rakenne käyttää ohutta polypropeenikalvoa, jonka pinnalle on kerrostettu metalloitu alumiini- tai sinkkikerros, joka on kiedottu kompaktiin sylinteriin sen sijaan, että ne olisi pinottu litteiksi levyiksi. Tämä metalloitu kalvorakenne antaa kondensaattorille itsekorjautuvan ominaisuuden: jos eristeessä oleva pieni heikko kohta hajoaa jännitteen vaikutuksesta, paikallinen lämpö höyrystää ohuen metallikerroksen juuri tuon kohdan ympäriltä eristäen vian välittömästi ilman, että koko kondensaattori poistetaan käytöstä. Tämä on yksi niistä syistä, miksi CBB60:n kaltaisia metalloituja kalvokondensaattoreita suositellaan jatkuvaan vaihtovirtamoottorikäyttöön verrattuna muihin dielektrisiin tyyppeihin, joilta puuttuu tämä itsepuhdistuva käyttäytyminen.

Ulkokuori on tyypillisesti kova muovikuori, joka on täytetty epoksihartsilla tai vastaavalla kasteluaineella, joka tiivistää kosteuden ja antaa mekaanisen vakauden käynnissä olevan moottorin aiheuttamaa tärinää vastaan. Ylhäältä ulottuu kaksi tai kolme liitinkorvaketta, jotka on mitoitettu sopimaan tavallisiin lapioliittimiin, ja monissa CBB60-yksiköissä on myös sisäänrakennettu paineenalennusmekanismi kotelon suunnittelussa, joten jos sisäistä painetta muodostuu vikatilanteesta, kotelo ilmaantuu hallitusti eikä räjähtäisi arvaamattomasti.

Kondensaattorin arvon sovittaminen sovellukseen

Valinta pienen koodatun kondensaattorin ja CBB60-tyyppisen ajokondensaattorin välillä riippuu komponentin sähköisestä roolista, ei henkilökohtaisista mieltymyksistä. Alla oleva luettelo esittää kaksi kondensaattoriperhettä tilanteissa, joissa jokainen on oikea valinta.

Signaalitason suodatus, irrottaminen ja ajoitus painetuilla piirilevyillä vaativat koodattuja keraamisia tai kalvokondensaattoreita, kuten 104J, koska nämä roolit tarvitsevat pieniä, vakaita arvoja kompaktissa jalanjäljessä.
Moottorin vaiheensiirto yksivaiheisissa AC-moottoreissa vaatii CBB60:n tai vastaavan käyntikondensaattorin, koska nämä roolit tarvitsevat suuren kapasitanssin, joka on mitoitettu jatkuvalle verkkojännitteelle ja aaltoiluvirralle.
Jokaisen vaihtovirtajohdon yli sijoitetun kondensaattorin, jopa hetkeksikin, tulisi kantaa vaihtojännite, jonka marginaali on syöttöjännitteen yläpuolella, minkä vuoksi CBB60-yksiköt ovat mitoitettuja 250 V tai 450 V pienten keraamisten osien alempien tasajännitearvojen sijaan.
Vaihtokondensaattorien tulee vastata alkuperäistä mikrofaradin arvoa ilmoitetun toleranssialueen sisällä, koska ali- tai ylimitoitettu arvon korvaaminen muuttaa moottorin vaihekulmaa ja voi lyhentää moottorin käyttöikää.
Ympäristöt, joissa ympäristön lämpö on korkea tai jatkuva käyttöjakso suosii korkeamman lämpötilan omaavia CBB60-kondensaattoreita, koska jatkuva lämpö on yksi tärkeimmistä tekijöistä, jotka lyhentävät kalvokondensaattorien käyttöikää vähitellen.

Moottorikorjausteknikkojen keräämät ja yleisessä laitehuoltokirjallisuudessa viitatut kenttätiedot osoittavat johdonmukaisesti, että käyntikondensaattorin arvon, joka poikkeaa yli 10 prosenttia nimellisarvonsa alapuolelle, korreloi huomattavasti pienemmän käynnistysmomentin ja korkeamman käyttövirran kanssa yksivaiheisissa kompressori- ja pumppumoottoreissa, mikä on yksi syy, miksi CBB60-kondensaattorit hyväksytään yleensä tiukempana plus- tai miinuskaistana. yleiskäyttöisissä signaalikondensaattoreissa.

Oikean arvon lukeminen moottorin tyyppikilvestä

Useimmat yksivaiheiset moottorit, jotka vaativat käyntikondensaattorin, ilmoittavat tarkan mikrofaradin arvon ja jännitteen suoraan tyyppikilvessä, usein esimerkiksi "Cap 20uF 450V". Kun tyyppikilpi puuttuu tai on kulunut, alkuperäinen kondensaattori itse, jos se on edelleen luettavissa, on seuraavaksi paras referenssi. Jos kumpaakaan ei ole saatavilla, moottorin hevosvoiman ja jännitteen vastaavuus valmistajan ristiviittauskaavion avulla on vakiovarausmenetelmä, koska moottorin käämitysmallit tietyllä hevosvoimalla ja jännitteellä ryhmittyvät kapeaan sopivien kapasitanssiarvojen alueen ympärille.

Vertaa 104J-tyyppisiä kondensaattoreita CBB60-kondensaattoreihin vierekkäin

Kahden kondensaattoriperheen sijoittaminen vierekkäin tekee käytännön eroista helposti havaittavissa yhdellä silmäyksellä, vaikka molemmat varastoivat viime kädessä sähkövarauksen samalla perusfysiikalla.

Tärkeimmät erot 104J-tyyppisten kondensaattoreiden ja CBB60-kondensaattorien välillä
Attribuutti	104J tyylinen kondensaattori	CBB60 kondensaattori
Tyypillinen kapasitanssi	Mikrofaradin murto-osat	1,5-50 mikrofaradia
Ensisijainen tehtävä	Signaalin suodatus, irrotus	Moottorin vaiheenvaihto, ajoapu
Jänniteluokitus tyyli	DC-käyttöjännite, matala tai kohtalainen	Jatkuva AC jännite, 250V tai 450V
Merkintämenetelmä	Kolminumeroinen plus kirjainkoodi	Täysi microfarad-arvo painettu koteloon
Fyysinen koko	Pieni, levylle asennettu	Isompi sylinterimäinen kotelo, jossa napaliittimet
Käyttömäärä altistuminen	Ajoittainen, alhainen aaltoiluvirta	Jatkuva, jatkuva aaltoiluvirta

Ero on tärkein, kun joku etsii laitteita ja löytää vierekkäin kaksi tuntematonta kondensaattoria, yksi pieni ja koodattu, toinen suurempi ja painettu tavallisiin mikrofaradeihin. Sen tunnistaminen, mihin perheeseen komponentti kuuluu, rajaa välittömästi sen roolin ja sen, minkälainen varaosa on sopiva, sen sijaan, että molemmat osat palvelevat keskenään vaihdettavia toimintoja yksinkertaisesti siksi, että molemmat ovat merkittyjä kondensaattoreita.

Kondensaattorien arvojen testaus ja tarkistaminen

Sen varmistaminen, että kondensaattori vastaa edelleen tulostettua arvoaan, olipa siinä 104J-tyylikoodi tai CBB60-tarra, on nopea tarkistus oikealla mittarilla. Digitaalinen yleismittari, jossa on kapasitanssialue, tai erillinen LCR-mittari lukee todellisen tallennetun kapasitanssin suoraan. Komponentti tulee ensin purkaa kokonaan, koska ladattu kondensaattori voi vahingoittaa mittaria tai antaa väärän lukeman.

Kapasitanssin perustarkistuksen vaiheet

Irrota kondensaattori virtapiiristä tai moottorista kokonaan ennen testausta, koska jännitteiseen piiriin edelleen kytketty kondensaattori antaa epätarkkoja lukemia ja voi aiheuttaa sähköiskuvaaran tallennetun latauksen vuoksi. Pura kondensaattori silloittamalla sen liittimet hetkeksi eristetyllä vastusjohdolla paljaan ruuvimeisselin sijaan, koska suora oikosulku voi aiheuttaa liittimiä. Aseta mittari kapasitanssitoimintoon, kytke johdot kahteen liittimeen ja vertaa näytössä olevaa lukemaa tulostettuun arvoon ottaen huomioon ilmoitettu toleranssiprosentti.

104J kondensaattori lukee missä tahansa välillä 0,095 µF ja 0,105 µF on plus tai miinus 5 prosentin ikkunassa ja toimii normaalisti. CBB60-kondensaattori, joka on painettu 25 µF:na ja jonka lukema on alle 20 µF, on todennäköisesti huonontunut ja se pitäisi vaihtaa, koska moottorin käyntikondensaattori, joka on menettänyt yli 20 prosenttia nimelliskapasitanssistaan, on yleinen syy moottoreille, jotka huminaa, mutta eivät käynnisty tai käynnistyvät hitaasti kuormitettuna.

Fyysisten varoitusmerkkien tunnistaminen ennen testausta

Silmämääräinen tarkastus paljastaa usein ongelmia ennen kuin mittarin lukema vahvistaa ne. CBB60-kondensaattori, jossa on pullistunut tai turvonnut kotelon yläosa, näkyvä halkeama saumoissa tai vuotava tumma jäännös liittimien ympärillä, on melkein varmasti epäonnistunut sisäisesti, ja sen testaus tarjoaa vain vähän lisätietoa sen lisäksi, että se vahvistaa, että se on vaihdettava. Pienissä keraamisissa 104J-koodatuissa kondensaattoreissa näkyy harvoin näkyvää turpoamista, koska niiden rakenne eroaa kalvotyypeistä, mutta halkeilevat keraamiset kappaleet tai värjäytyneet juotosliitokset levyssä osan ympärillä ovat hyödyllisiä visuaalisia vihjeitä siitä, että jokin kyseisellä alueella on ylikuumentunut.

Suvaitsevaisuuden ulkopuolelle jäävien lukemien tulkitseminen

Kalvokondensaattorin korkealle eikä matalalle poikkeava lukema on harvinaisempi, mutta sitä voi silti esiintyä, ja se viittaa yleensä mittarin kalibrointiongelmaan tai mittaukseen, joka on tehty jäännösvarauksen ollessa vielä olemassa, eikä kapasitanssin todellista kasvua, koska kondensaattorit eivät lisää kapasitanssia normaalin vanhenemisen myötä. Matalalle ajautuva lukema on paljon yleisempi kuvio ja heijastaa asteittaista dielektrisen hajoamista, kosteuden sisäänpääsyä tai aiemmin kuvattujen itsekorjautuvien tyhjennystapahtumien kumulatiivista vaikutusta, joista jokainen pienentää hieman tehollista levyalaa komponentin käyttöiän aikana.

Tekijät, jotka lyhentävät tai pidentävät kondensaattorin käyttöikää

Molemmat kondensaattoriperheet vanhenevat samojen taustalla olevien jännitysten vuoksi, vaikka aikataulut ja vikaoireet vaihtelevat erilaisten töiden ja toimintaympäristöjen vuoksi.

Lämpö

Korotettua ympäristön lämpötilaa pidetään jatkuvasti suurimpana kalvon ja keraamisen kondensaattorin käyttöikää lyhentävänä tekijänä, koska lämpö nopeuttaa dielektrisen materiaalin ja mahdollisten sisäisten sitovien yhdisteiden kemiallista hajoamista. Suoraan kuumaa kompressorikoteloa vasten asennettu CBB60-kondensaattori vanhenee nopeammin kuin identtinen osa, joka on asennettu ilmavälillä ja tuuletuksella, vaikka molemmat näkisivät saman sähkökuorman.

Jännitejännite

Kondensaattorin käyttäminen jatkuvasti lähellä nimellisjännitettä tai sen yläpuolella lyhentää sen käyttöikää huomattavasti verrattuna sen käyttämiseen, jos marginaali on alle nimellisjännitteen. Tästä syystä CBB60:n valitseminen nimellisjännitteelle 450 V nimellisjännitteelle 220 V tai 240 V syöttöjohdon marginaalin leikkaamisen sijaan 250 V:n nimellisjännitteellä on yleinen käytäntö alueilla, joilla verkkojännite vaihtelee tai satunnaisesti piikkejä.

Aaltoiluvirta ja käyttöjakso

Jatkuvassa käytössä käytetyt kondensaattorit, kuten CBB60 moottorissa, joka käy tuntikausia yhtäjaksoisesti, kokevat enemmän kumulatiivista aaltoiluvirtaa kuin kondensaattori, jota käytetään vain lyhyissä, ajoittaisissa purskeissa. Tämä on yksi syy, miksi moottorin käyntikondensaattorit ovat fyysisesti suurempia suhteessa kapasitanssiarvoonsa kuin pienet signaalikondensaattorit, joilla on samanlainen mikrofaradiluokitus, koska suurempi kotelon pinta-ala auttaa haihduttamaan jatkuvan virran aiheuttaman lämmön.

Kosteus ja saastuminen

Kosteus, joka löytää polun kondensaattorin runkoon joko vaurioituneen kotelon tiivisteen tai valmistusvirheen kautta, nopeuttaa eristeen hajoamista ja voi johtaa äkilliseen eikä asteittaiseen vikaan. CBB60-kondensaattorien tiivistetyt epoksilla täytetyt kotelot ovat olemassa nimenomaan hidastamaan tätä reittiä, minkä vuoksi halkeilevaa tai vaurioitunutta koteloa pidetään vahvana osoituksena siitä, että kondensaattori tulisi vaihtaa, vaikka se vielä testaisikin toleranssin sisällä sillä hetkellä.

CBB60-kondensaattoreiden asennus- ja johdotusnäkökohdat

Oikea asennus vaikuttaa sekä suorituskykyyn että käyttöikään yhtä paljon kuin oikean mikrofaradiarvon valinta. CBB60-kondensaattori on yleensä johdotettu rinnan moottorin käynnistys- tai käyntikäämityspiirin kanssa, ja kotelon liitinasettelu, olipa siinä kaksi tai kolme korvaketta, määrittää, kuinka se liitetään yksiarvoisiin tai kaksiarvoisiin moottorisovelluksiin.

Asennussuunta ja -sijainti

CBB60-kondensaattorin asentaminen paikkaan, joka on suojattu suoralta auringonvalolta ja kaukana muista lämpöä tuottavista komponenteista, pidentää sen käytännöllistä käyttöikää mitattavasti verrattuna sen asentamiseen kuumaa pintaa vasten, jossa ei ole ilmavirtaa. Pystyasennus liittimet alaspäin on yleisesti suositeltu suuntaus laiteoppaissa, koska se vähentää kosteuden tai kondenssiveden kerääntymisen mahdollisuutta liittimien liitäntöjen ympärille.

Pääteliitännät

Lapaliittimien tulee sopia tiukasti kondensaattorin liittimiin ilman liiallista välystä, koska löysä liitäntä synnyttää paikallista kuumenemista kosketuspisteessä joka kerta, kun virta kulkee, mikä heikentää vähitellen sekä liitintä että liittimen korvaketta. Johdinmittarin tulee vastata piirin odotettua virranottoa, ja liitäntöjen tulee olla mekaanisesti riittävän varmoja kestämään käynnissä olevan moottorin aiheuttaman tärinän kuukausien tai vuosien aikana.

Korvausarvon korvausalue

Kun tarkkaa korvausarvoa ei ole saatavilla, yleisesti viitattu käytännön ohje sallii korvaavan CBB60-arvon noin plus tai miinus 10 prosentin sisällä alkuperäisestä nimellismikrofaradiarvosta ilman, että se vaikuttaa olennaisesti moottorin suorituskykyyn, vaikka pysyminen mahdollisimman lähellä alkuperäistä nimikilven arvoa on suositeltava tapa aina, kun kyseinen osa voidaan hankkia.

Usein kysytyt kysymykset

Mikä on 104J kondensaattorin todellinen mikrofaradin arvo?

104J kondensaattori mittaa 0,1 mikrofaradia, mikä vastaa 100 000 pikofaradia, plus tai miinus 5 prosentin toleranssilla tämän nimellisarvon ympärillä.

Voidaanko CBB60-kondensaattoria merkitä vastaavalla kolminumeroisella koodilla

Useimmat CBB60-kondensaattorit tulostavat täyden mikrofarad-arvon suoraan koteloon sen sijaan, että käyttäisivät kolminumeroista pF-lyhennettä, koska suuremmassa kotelossa on tilaa pelkkätekstimerkinnöille sekä jänniteluokitus ja toleranssi.

Onko korkeampi toleranssikirjain aina parempi kuin J

Ei. Tiukempi toleranssi, kuten F tai J, tarkoittaa, että todellinen arvo pysyy lähempänä nimellisarvoa, millä on merkitystä ajoituksen ja suodatinpiireille, mutta yleisessä ohituskäytössä löysempi toleranssi, kuten K tai M, on täysin hyväksyttävä ja usein halvempi.

Miksi CBB60-kondensaattorit tarvitsevat AC-jännitteen DC-luokituksen sijaan

CBB60-kondensaattorit sijaitsevat suoraan AC-linjan poikki moottorin käydessä, joten niissä on jatkuvaa vaihtojännitettä ja aaltoiluvirtaa, mikä vaatii eristettä ja rakennetta, joka on mitoitettu jatkuvaan vaihtovirtakäyttöön, eikä pienen keraamisen kondensaattorin tyypillisesti käsittelemiä lyhyitä tasavirtapulsseja.

Mitä tapahtuu, jos moottoriin on asennettu väärä CBB60-arvo

Virheellinen mikrofaradiarvo muuttaa vaihekulmaa moottorin käämien välillä, mikä voi vähentää käynnistysmomenttia, lisätä käyttövirtaa ja nostaa käyttölämpötilaa, mikä lyhentää moottorin käyttöikää.

Miten often should a CBB60 capacitor be checked

Ei ole olemassa universaalia kiinteää intervallia, koska käyttöikä riippuu ympäristön lämpötilasta, käyntiajasta ja jännitteen stabiilisuudesta, mutta kapasitanssin tarkistaminen aina, kun moottori osoittaa hidasta käynnistymistä, huminaa tai lauennutta ylikuormitussuojaa, on järkevä käytännöllinen laukaisukohta.

Voidaanko 104J kondensaattoria käyttää CBB60-kondensaattorin tilalla

Ei, nämä kaksi eivät ole keskenään vaihdettavissa. 104J:n kondensaattoriin mahtuu vain 0,1 mikrofaradia ja se on mitoitettu alhaisen signaalitason jännitteelle, kun taas moottori vaatii kymmeniä mikrofaradeja jatkuvalla AC-jännitteellä, joka on paljon suurempi kuin pieni koodattu kondensaattori.

Tarkoittaako suurempi CBB60 microfarad -arvo aina vahvempaa moottorin käynnistystehoa?

Ei välttämättä. Moottorikäämit on suunniteltu valmistajan valitseman tietyn kapasitanssiarvon ympärille, ja huomattavasti määriteltyä suuremman arvon asentaminen voi ylikuumentua käämitystä ja itse kondensaattoria sen sijaan, että se parantaa suorituskykyä, joten tyyppikilven arvon sovittaminen on turvallisempi tapa kuin olettaa, että suurempi on parempi.

Miltä CBB60-kondensaattorin itsekorjautuva ominaisuus itse asiassa suojaa?

Se suojaa pienten, paikallisten dielektristen heikkojen kohtien muuttumiselta täydelliseksi oikosulkuksi, koska lyhyt selvitystapahtuma eristää vian pienelle alueelle sen sijaan, että se levittäisi koko kalvokerroksen läpi, mikä on yksi syistä, miksi metalloitua kalvorakennetta suositaan jatkuvassa vaihtovirtamoottorikäytössä.

Miksi kahdella kondensaattorilla, joilla on sama 104J-koodi, on joskus eri fyysinen koko?

Kahden 104J kondensaattorin väliset fyysiset kokoerot johtuvat yleensä erilaisesta jännitteestä tai erilaisesta eristemateriaalista, koska molemmat tekijät vaikuttavat siihen, kuinka paksu dielektrinen kerros tulee olla, vaikka koteloon painettu kapasitanssiarvo ja toleranssi pysyvät samoina.
